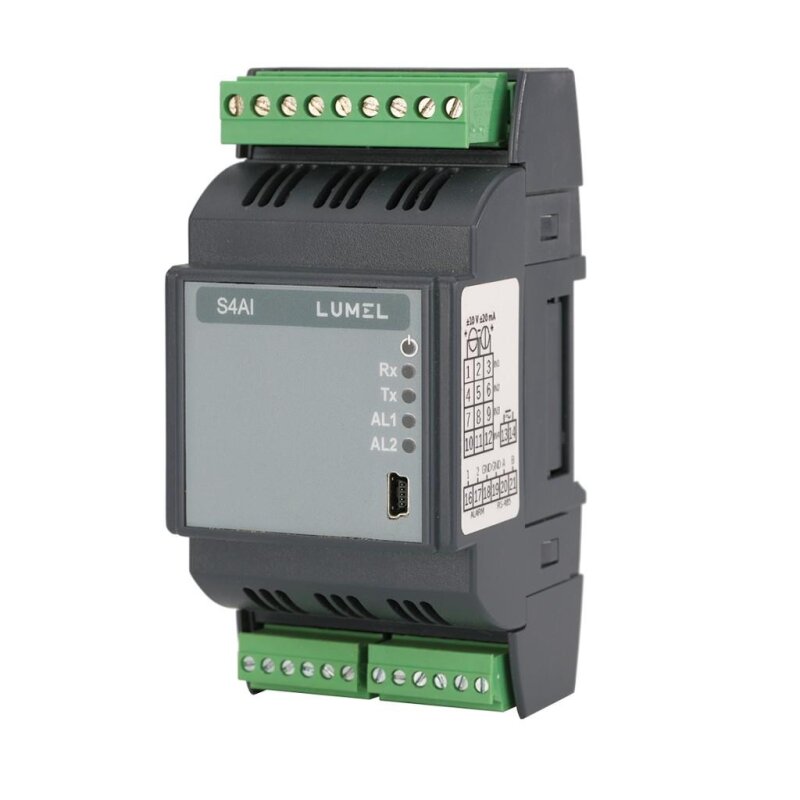

S4AI, RS-485 MODBUS- Modul mit 4 Analogeingängen
Das S4AI- Modul von LUMEL dient zur Messung von Normsignalen (Spannung, Strom) oder von Temperaturwerten von Widerstands- oder Thermoelement- Sensoren usw. sowie zur digitalen Bereitstelllung der Messwerte über das MODBUS- Protokoll.
Eingangssignale werden in zwei Gruppen von zwei voneinander isolierten Eingängen unterteilt.
Die RS485- und USB- Schnittstellen sind galvanisch von den Eingangs-, Ausgangssignalen und von der Stromversorgung getrennt.
Die Modulkonfiguration ist über die USB- Schnittstelle oder eine der verfügbaren RS-485- Schnittstellen- Anschlüsse unter Verwendung der kostenlosen e-Con- Software möglich.
Die RS-485- Schnittstelle kann über die Anschlussklemmen angeschlossen werden, zusätzlich aber auch über die Anschlüsse an beiden Seiten des Moduls unter Kunststoff- Abdeckungen, die für einen Zugang herausgelöst werden müssen. Die seitliche Schnittstellen Anschlüsse haben den Vorteil, dass andere Module, die ebenfalls eine seitliche Schnittstelle haben, einfach mithilfe eines optionalen Steckverbinders miteinander verbunden werden können.
Das S4AI- Modul verfügt über folgende Funktionen:
- Analogeingänge (Strom/Spannung oder Widerstand / Shunt / Thermoelement, abhängig von der Modul- Variante)
- programmierbare individuelle Eigenschaften der Eingänge
- MODBUS- Protokoll an der RS-485- Schnittstelle
- Timer mit niedrigerer oder höherer Schwellenüberschreitungs- Dauer für jeden Eingang des Moduls
Technische Daten:4 analoge Eingänge: Spannungs-/Strom- Normsignale oder Pt100, Pt500, Pt1000, Typ J-, K-, S- Thermoelemente, Shunt (
bei Bestellung auswählen!)
Messbereiche:
Spannungs- Normsignal: ±10V
Strom- Normsignal: ±20mA
Pt100: -200 bis +850°C
Pt500: -200 bis +850°C
Pt1000: -200 bis +850°C
Thermoelement Typ J: -210 bis +1200°C
Thermoelement Typ K: -250 bis 1372°C
Thermoelement Typ S: -50 bis 1768°C
Shunt: ±150mV
Ausgang: Digitale Schnittstelle: RS-485, MODBUS RTU
Alarmausgang: logisch (Aus- Zustand: 0V; Ein- Zustand: 5V), max. Ausgangsstrom: 20mA,
Versorgungsspannung: 85-253VAC/90-300VDC oder 20-40VAC/20-60VDC (
bei Bestellung auswählen!)
Abmessungen: 53 x 110 x 60,5mm³
Gewicht: 200g
Gehäuse- Schutzart: IP50 (Front); IP00 (Anschlussklemmen)
Montage: DIN- Schiene
Garantie: 3 Jahre
