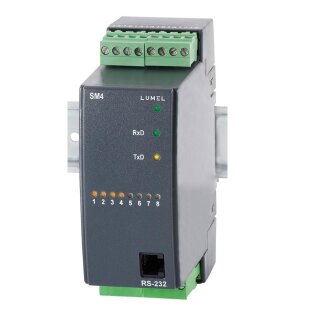

SM4, RS-485 MODBUS- Modul mit Logikausgängen

SM4, RS-485 MODBUS- Modul mit Logikausgängen

Das SM4- Modul mit Logikausgängen von LUMEL ist dafür vorgesehen, einfache Aktuatoren durch Zuweisung von Logikzuständen zu steuern, die vom Master- Gerät über die RS-485- Schnittstelle empfangen werden.
Das Modul kann 8 Logikausgänge oder 4 Relaisausgänge (je nach Variante) haben und verfügt über RS-485- und RS-232- Schnittstellen mit MODBUS RTU- und ASCII- Übertragungsprotokollen.
Die RS-232- und RS-485- Schnittstellen sind galvanisch von den Ausgangssignalen und der Versorgungsspannung getrennt.
Die Modulprogrammierung ist über die RS-485- oder RS-232- Schnittstelle mithilfe der kostenlosen LPConfig- Software möglich.
Ein Schnittstellenkabel zum Verbinden des Moduls mit einem Computer (RS-232) gehört zum Lieferumfang des SM4- Module- Sets.


Modulparameter:

• 8 Open Collector- Ausgänge oder 4 Relaisausgänge (bitte bei Bestellung auswählen!)
• RS-485- Kommunikationsschnittstelle mit MODBUS RTU- und ASCII- Übertragungsprotokollen für industrielle Systeme,  mit optischer Übertragungs- Signalisierung über LEDs
• Konfigurierbare Baudrate: 2400, 4800, 9600, 19200, 38400, 57600, 115200 Bit/s

Technische Daten:
Eingang: Digitale Schnittstelle RS-485, MODBUS ASCII / RTU
Ausgänge: 4 x Relais- Ausgänge  250VAC/5A  (150VDC/1A) oder
                8 x Ausgänge Open Collector, 0,1A für gleichzeitig max. 2 aktive
                                                                   0,05A für gleichzeitig alle aktive
Versorgungsspannung: 85-253VAC/DC oder 20-50VAC/DC (bitte bei Bestellung auswählen!)
Abmessungen: 45 x 120 x 100mm³
Gewicht: <250g
Gehäuse- Schutzart: IP40 (Front);  IP20 (Anschlussklemmen)
Montage: DIN- Schiene
Garantie: 3 Jahre
