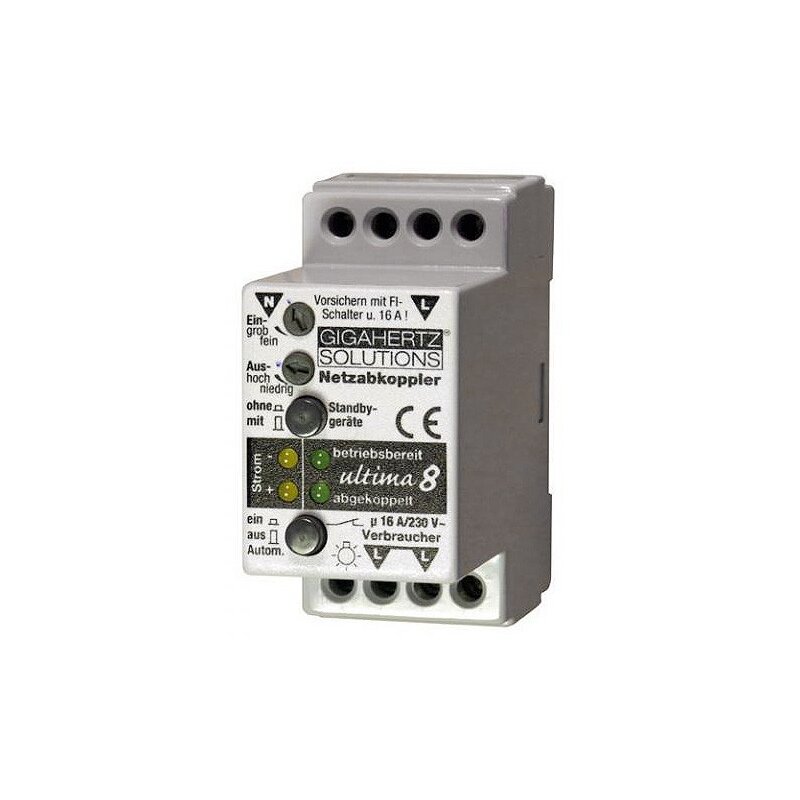

Ultima 8, Niedrigst- Gleichspannungs- Feldfreischalter / Netzabkoppler

Artikelnummer: Ultima8

Kategorie: Messgeräte

GTIN: 4069565001200

230VAC / 16A

Abkopplung von Standby- Geräten möglich

max. 100 Watt abkoppelbare Scheinleistung

ideal z. B. für Rolladensteuerungen

nur 230 Millivolt Überwachungsspannung

244,90 €

inkl. 19% MwSt. , zzgl.

Lieferzeit: 8 - 10 Werktage
(DE - Ausland abweichend)

Lieferzeit: 8 - 10 Werktage
(DE - Ausland abweichend)

Ultima 8, Niedrigst- Gleichspannungs- Feldfreischalter/Netzabkoppler

Für die automatische Überwachung und Netzabkopplung (auch "Netzfreischalter" oder Netzabkoppler genannt).
Eine patentierte Schaltung kann Standby- Geräte zuverlässig abkoppeln.

Die abkoppelbare Scheinleistung beträgt bis zu 100 Watt.
Ideal z. B. für Rolladensteuerungen, die mit herkömmlichen Netzabkopplern nicht abzukoppeln sind.
Nur 230 Millivolt Überwachungsspannung - der geringste Wert im Markt.
Die Einstellmöglichkeiten machen vieles möglich, erfordern aber auch mehr Installationsaufwand und "Mitdenken" im Betrieb.

Technische Daten:

Nennspannung / -belastbarkeit: 230 VAC /- 10% / 16 A, 3500 Watt Glühlampenlast.
Mechanische Lebensdauer des Relais: ca. 15.000.000 Schaltspiele.
1-polige Abschaltung: für optimalen Personenschutz und minimale Restwelligkeit.
Restwelligkeit: < 1 mV / < 1 mV / < 1 mV (nominal/typisch/maximal).
Überwachungsspannung: Minimale Niederstrom-Gleichspannung (230 Millivolt).
Sicherheit: Überspannungsfest gemäß IEC 1000-4-4 (Burst) und IEC 1000-4-5 (Surge) Luft- und Kriechstrecken gemäß EN 600065 / VDE0860 werden eingehalten.
Gehäuse: Tragschienenmontage nach DIN-EN 50 022 für den Haussicherungskasten, 35 mm = 2 PE.
Garantie: Zwei Jahre.
Lieferumfang: Netzabkoppler, Systemkontrollleuchte, Grundlastelement, ausführliche Bedienungsanleitung.

Wie ein Netzabkoppler funktioniert

Das Haushaltsstromnetz verursacht zwei Arten von "Elektrosmog": Magnetische und elektrische Wechselfelder. Während die magnetischen Felder mit dem Ausschalten der Verbraucher "verschwinden", bleiben die elektrischen Felder auch beim ausgeschalteten Verbraucher im gesamten Stromnetz bis zum Geräteschalter bzw. zur leeren Steckdose als Problem bestehen.

Hier setzt der Netzabkoppler an:

Er wird im Sicherungskasten eingebaut und trennt den Stromkreis, für den er vorgesehen ist, automatisch vom Netz, sobald der letzte Verbraucher ausgeschaltet wurde. Der so vom Versorgungsnetz getrennte Stromkreis steht nicht mehr unter Spannung, kann also auch keine elektrischen Felder mehr verursachen. Somit kann insbesondere der Schlafbereich frei von niederfrequenten Wechselfeldern gehalten werden.

Komfortable Lösung:

Sobald wieder ein Verbraucher eingeschaltet wird, erkennt der Netzabkoppler dies und schaltet automatisch und ohne Verzögerung wieder die Versorgungsspannung auf die Leitung. Im Alltag bemerkt man die Netzabkopplung also eigentlich gar nicht.

Die funktionsbestimmenden Elemente des Netzabkopplers sind:

Ein Stromsensor, der prüft, ob Strom gebraucht wird oder nicht.
Ein Lastrelais, welches den Stromkreis mit dem Versorgungsnetz verbindet oder ihn davon trennt.
Eine kaskadierte Gleichrichterschaltung zur Erzeugung einer baubiologisch unbedenklichen Überwachungsgleichspannung, die im abgekoppelten Zustand am Stromkreis anliegt, um zu detektieren, wenn wieder Strom gebraucht wird.
Und natürlich noch eine Steuerungsschaltung, welche das Ganze zuverlässig funktionieren lässt.
