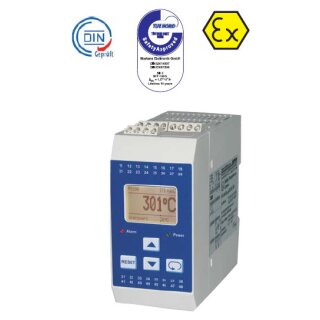

STL50Ex-5-1R-0, Sicherheits- Temperaturbegrenzer für Thermoelemente, 230VAC

Artikelnummer: STL50Ex-5-1R-0

  • Eingang Thermoelemente, eigensicher ATEX II (1) G [Ex ia] IIC/IIB, bzw. II (1) D [Ex iaD]
  • Für zugelassene Doppel- Thermoelemente der Typen J, K, N und S
  • Einsetzbar als Temperaturbegrenzer/-wächter und Abgastemperaturbegrenzer
  • Zertifiziert nach DIN EN 14597 SIL2
  • Hilfsspannung: 230VAC
  • Alarmausgang: 1 Relaiswechsler
  • Programmierung mittels hinergrundbeleuchtetem Grafik- Display
  • Kategorie: Grenzwertschalter, Wächter


    729,64 €

    inkl. 16% MwSt.

    Vor. Lieferzeit: ca. 1-2 Wochen

    : 7 - 8 Werktage



    Beschreibung

    STL50Ex-5-1R-0, Sicherheits- Temperaturbegrenzer für Thermoelemente, 230VAC

    • Einsetzbar als Temperaturbegrenzer/-wächter und Abgastemperaturbegrenzer
    • Zertifiziert nach DIN EN 14597 SIL2
    • Eingang Doppel- Thermoelement, eigensicher ATEX II (1) G [Ex ia] IIC/IIB, bzw. II (1) D [Ex iaD]
    • Alarmausgang: 1 Relaiswechsler
    • Programmierung mittels hinergrundbeleuchtetem Grafik- Display
    Merkmale:
    Der Sicherheits-Temperaturbegrenzer STL50Ex wird überall dort eingesetzt, wo thermische Prozesse im explosionsgefährdeten Bereich (bis Zone 0) überwacht und die Anlage im Störungsfall in einen sicheren Betriebszustand überführt werden muss. Wird der zulässige Temperaturgrenzwert erreicht oder tritt innerhalb des zulässigen Temperaturbereiches ein Fehler an der Überwachungsvorrichtung auf (Fühlerbruch, Fühlerkurzschluss, Ausfall eines Bauteiles im Gerät, Fehler in der Software, Ausfall oder unzulässiger Wert der Hilfsspannung usw.), schaltet der STL50Ex  ohne Verzögerung ab. Der Alarmkontakt wird betätigt, die frontseitige LED "ALARM" und die Hintergrundbeleuchtung des Displays leuchten. Auf dem Display wird die Fehlerursache als Klartext angezeigt. Zusätzlich steht an den Klemmen 17-18 ein 24 V DC-Signal für eine externe Alarmmeldung an.

    Kurzinformation:
    Programmierung:
    Das Gerät wird über die frontseitigen Tasten in Verbindung mit dem Grafikdisplay programmiert.

    Betriebsarten:
    Das Gerät ist einsetzbar als:
    • STB:     Maximum- oder Minimum- Überwachung mit Selbsthaltung .Reset nach Wegfall der Störung durch Betätigung der frontseitigen Taste oder eines extern angeschlossenen Tasters
    • ASTB:  wie vor, jedoch zur Überwachung der Abgastemperatur
    • STW:    Maximum- oder Minimum-Überwachung ohne Selbsthaltung. Reset automatisch bei Rückkehr in den zulässigen Bereich

    Die Schalthysterese wirkt immer in Richtung sicherer Bereich.

    Fehlerspeicher:
    Der letzte Fehler wird als Klartext gespeichert und kann in der Arbeitsebene aufgerufen und gelöscht werden.

    Temperaturfühler:
    Achtung: Das Gerät darf nur mit nach DIN EN 14597 zugelassenen Temperaturfühlern betrieben werden!


    Technische Daten:
    Eingänge Doppel- Thermoelemente: Explosionsschutz ATEX II (1) G [Ex ia] IIC/IIB, bzw. II (1) D [Ex iaD]
    Zulassung: TÜV 07 ATEX 554295
    Eingang Thermoelemente:
                   J (Fe-CuNi): -100,0 bis +800,0 °C
                   K (NiCr-Ni): -150 bis +1200 °C
                   N (NiCrSi-NiSi): -150 bis +1200 °C
                   S (Pt10Rh-Pt): 0 bis +1600 °C
    Ausgang: Relais, 1 x Wechsler
    Hilfsspannung: 230VAC ± 10%, 50-60Hz
                          (115VAC- Version auf Anfrage erhältlich)
    Gehäusematerial: Polyamid (PA) 6.6 UL94 V-0
    Gehäuse: für Tragschienenmontage TS35
    Grundfläche: 50x100 mm² (BxH)
    Aufbauhöhe: 110 mm
    Gewicht: ca. 450g
    Anschluss: Schraubklemmen 0,14 bis 2,5mm²
    Schutzart: IP20, DIN EN 60529, BGV A3



    Achtung: Sensoren müssen separat bestellt werden!
