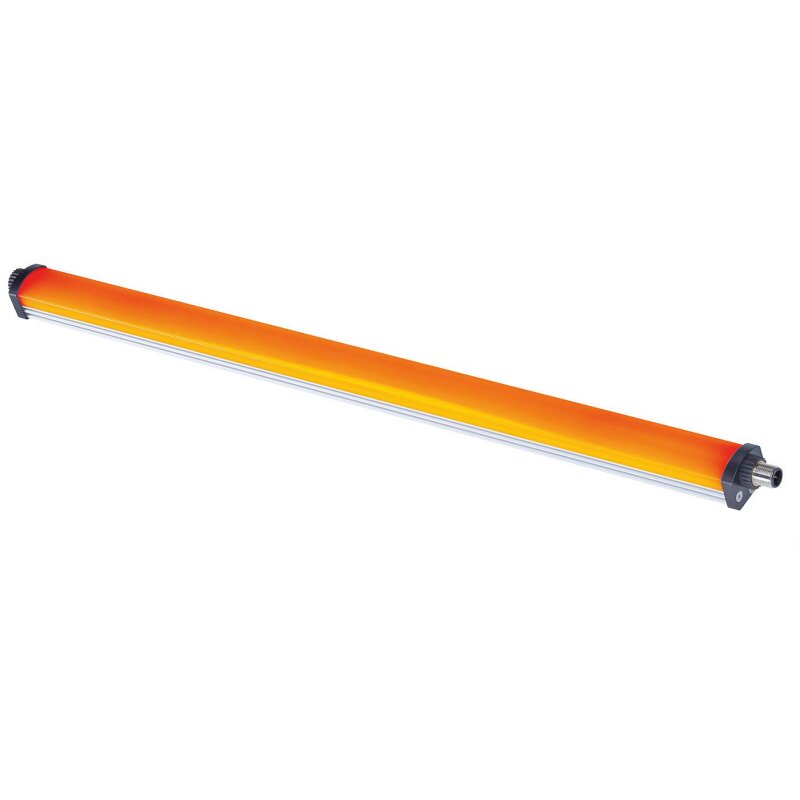

SIGNALED II, LED- Maschinen- Signalleuchte, RGB, 24VDC
Während bei herkömmlichen Signalleuchten die Säulenform dominiert, ist die SIGNALED eine Lichtleiste, die an der Maschine auf Augenhöhe des Anwenders befestigt werden kann. Dies ist gerade bei großen Maschinen von Vorteil, da der Anwender die Anzeige besser im Blickfeld hat.
Typisch säulenförmige Signalleuchten werden oft auf der Maschine und damit über dem Blickfeld des Maschinenpersonals angebracht.
Die SIGNALED hingegen dient vor allem dem schnellen Erkennen von Zuständen direkt an der Maschine.
Das farbige Licht sorgt für weit sichtbare und eindeutige Aufmerksamkeit in Sicherheitsbereichen.
Neben den Grundfarben Rot, Grün und Blau kann die SIGNALED bei entsprechender Ansteuerung die Mischfarben aus diesen erzeugen.
Für die Ansteuerung der Farben hat die Leuchte eine gemeinsame Masse und je einen Anschluss für die drei Grundfarben.
Ihr größter Vorteil: die SIGNALED wird direkt an die SPS- Steuerung der Maschine angeschlossen und zeigt damit automatisiert jeden Maschinenzustand, wie zum Beispiel Maschinenstopp, Werkzeugfehler oder Nachfüllbedarf an.
Zur Montage wird die SIGNALED einfach über die mitgelieferten Halterungen fest oder im Neigungswinkel angebracht.
Eine Abdeckung aus Polycarbonat schützt die LED- Technik for Staub und Spritzwasser.
Um im Umfeld von Maschinen und Anlagen bestehen zu können, hat die LED- Signalleuchte die Schutzart IP54. So lässt sich die SIGNALED auch als Maschinenleuchte in nahezu jedem Arbeitsbereich ohne Spanbeschuss oder KSS einsetzen.
Einsatzbereiche:
- Metallverarbeitung: Als Signalfunktion für Maschinen und Anlagen
- Biegemaschinen
- Stanzautomaten
- Arbeiten in der Automation
- Instandhaltung und Infrastruktur, z.B. an Rolltoren oder Förderbändern
- Logistik- und Reinraum- Signalisation
Die Signalleuchten sind in 7 verschiedenen Längen lieferbar (bei Bestellung bitte auswählen):
LE111090-11: 180mm, 3x1,8W, Lichtstrom: R: 39 lm; G: 18 lm; B: 61 lm
LE111090-12: 260mm, 3x2,6W, Lichtstrom: R: 59 lm; G: 27 lm; B: 93 lm
LE111090-13: 350mm, 3x4,4W, Lichtstrom: R: 98 lm; G: 45 lm; B: 154 lm
LE111090-14: 520mm, 3x5,3W, Lichtstrom: R: 118 lm; G: 54 lm; B: 186 lm
LE111090-15: 760mm, 3x7,9W, Lichtstrom: R: 177 lm; G: 81 lm; B: 279 lm
LE111090-16: 1020mm, 3x10,6W, Lichtstrom: R: 236 lm; G: 108 lm; B: 372 lm
LE111090-17: 1520mm, 3x15,8W, Lichtstrom: R: 354 lm; G: 162 lm; B: 558 lm
Eigenschaften / Vorteile:
- Lichtfarbe: RGB, und Mischfarben; weiß als Mischfarbe möglich
- Abstrahlwinkel: 120°
- hohe Energieeffizienz
- sehr schmaler und schlanker Leuchtenkörper
- Aluminiumgehäuse für Wärmeabführung
- Opalweiße Abdeckung, bruch- und Splitterfrei, Schutz gegen Feuchtigkeit und Staub
- 24VDC- Anschluss (Maschinenspannung), M12 Sensor- Stecker, A-codiert
- Betriebs- Umgebungstemperaturbereich: -10 bis +50°C
- einfache Nachrüstung von Maschinen
- Befestigung über mitgelieferte Montagewinkel
- keine Wartungszeiten
- Leuchtmittel- Lebensdauer: 60.000 h (L80/B10)
- Schaltungen beeinträchtigen nicht die Lebensdauer
- Abmessungen: Breite: 30mm, Höhe: 25mm, Länge: siehe oben
- Schutzart IP54, für Maschinen ohne Spanbeschuss bzw. KSS und mit wenig Platz
- Schutzklasse III (Schutzkleinspannung)
- Garantie: 3 Jahre
- Made in Germany
Bei jeder SIGNALED gehören zwei Paar Halterungen zum Lieferumfang.
Optionales Zubehör:
24VDC- Netzteil
M12- Kabelbuchse
Federklemme, Stahl verzinkt (Paar)
Federklemme mit Magnet (Paar)
