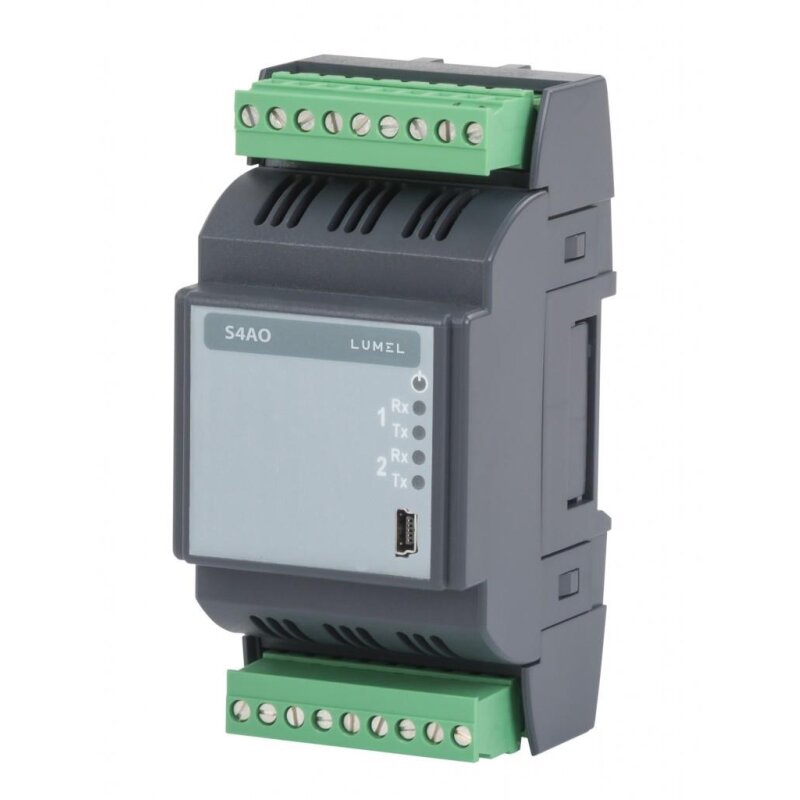

S4AO, RS-485 MODBUS- Modul mit 4 Analogausgängen 4 x 0/4-20mA / 10-40VAC, 20-60VDC

Artikelnummer: S4AO-1200E0

  • Umandlung von RS-485 MODBUS- Daten in  Strom- oder Spannungs- Normsignale auf 4 Kanälen
  • Möglichkeit der Verbindung über seitliche interne RS-485- Schnittstelle, um die Anzahl der analogen Ausgänge durch weitere Geräte zu erhöhen
  • Zwei unabhängige Kommunikationsschnittstellen (Möglichkeit, als Master/Slave zu arbeiten)
  • Master MODBUS- Funktion zum Auslesen von Daten anderer RS-485- Geräte und zum Skalieren des Analogwerts
  • Slave MODBUS- Funktion zum Einstellen des Signals an analogen Schnittstellen
  • Zähler für Ausgangs- Arbeitszeit
  • DIN- Schienen- Montage
  • Galvanische Trennung zwischen 2 Gruppen von Ausgängen
  • Möglichkeit der Konfiguration über USB ohne Notwendigkeit einer Spannungsversorgung
  • 3 Jahre Garantie
  • Kategorie: RS-485/MODBUS- Komponenten

    Analogausgänge/Versorgungsspannung

    220,32 €

    inkl. 19% MwSt.

    : 0 Werktage

    St.


    Beschreibung

    S4AO, RS-485 MODBUS- Modul mit 4 Analogausgängen

    Das 4-Kanal- Analogausgangs- Modul S4AO von LUMEL dient zur Umwandlung von Binärdaten in Normsignale (Spannung oder Strom) mithilfe des MODBUS- Protokolls.
    Die Ausgangssignale sind in 2 Sätze von je 2 Ausgängen unterteilt, die voneinander isoliert sind.
    Die RS-485- und USB- Schnittstellen sind galvanisch von den Ausganggssignalen und der Versorgungsspannung getrennt.
    Die Einstellungen für das Modul können durch die USB- oder eine der beiden RS-485- Schnittstellen vorgenommen werden, mithilfe der kostenlosen eCon- Software.
    Eine RS-485- Schnittstelle wird über die Anschlussklemmen angeschlossen. Für die zweite Schnittstelle befinden sich die Anschlüsse an beiden Seiten des Moduls unter Kunststoff- Abdeckungen, die für einen Zugang herausgelöst werden müssen. Die seitliche Schnittstelle hat den Vorteil, dass andere Module, die ebenfalls eine seitliche Schnittstelle haben, einfach mithilfe eines optionalen Steckverbinders miteinander verbunden werden können.

    Das S4AO- Modul führt folgende Funktionen aus:
    • Analogausgänge (Strom- und/oder Spannung, entsprechend der Varianten- Auswahl)
    • 2 unabhängige RS-485 MODBUS- Schnittstellen. Jede davon kann als Slave oder Master konfiguriert werden, der so eingestellt ist, dass ein Signal proportional zu einem von einem anderen Slave- Gerät gelesenen Wert ausgegeben wird.
    • Kurzschlusserkennung an den Spannungsausgängen
    • Die Timer- Zählzeit wird oberhalb eines oberen Schwellenwerts und unterhalb eines unteren Schwellenwerts aktiviert.


    Technische Daten:
    Analoge Ausgänge (bitte bei Bestellung auswählen!):
        4 x Strom- Normsignale: 0/4-20mA
        4 x Spannungs- Normsignale: 0-10V
        2 x Strom- (0/4-20mA) und 2 x Spannungs- (0-10V) Normsignal
    Digitale Schnittstelle: 2 x RS-485, MODBUS RTU
    Versorgungsspannung: 85-253VAC/90-300VDC oder 20-40VAC/20-60VDC  (bitte bei Bestellung auswählen!)
    Abmessungen: 53 x 110 x 60,5mm³
    Gewicht: 200g
    Gehäuse- Schutzart: IP50 (Front); IP00 (Anschlussklemmen)
    Montage: DIN- Schiene
    Garantie: 3 Jahre
