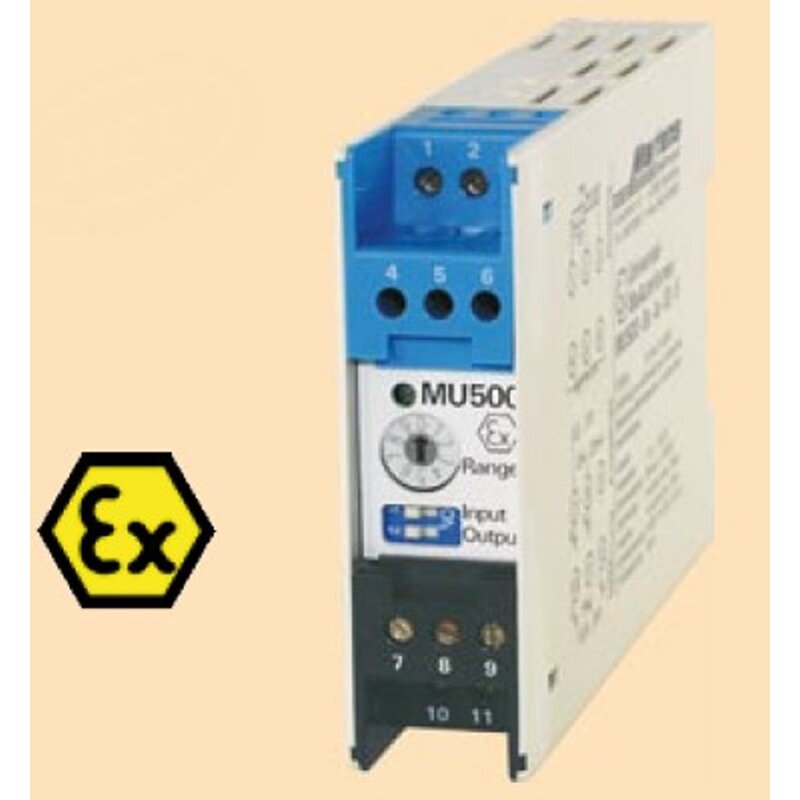

MU500-Ex-51-..., Ex- Temperatur- Messumformer für Pt100- Fühler, mit galvanischer Trennung
Diese Messumformer konvertieren den Widerstand von Platin-Temperaturfühlern (Pt100) in normierte Einheitssignale.
Die geringe Gehäusebreite ermöglicht einen platzsparende Montage.
Eigenschaften:
- galvanische Trennung zwischen Eingang / Ausgang / Hilfsenergie
- 2 Versorgungs- Ausführungen mit weitem Hilfsspannungsbereich: 10-30VDC / 10-42VAC oder 85-265VAC / 110-125VDC
- 22,5 mm Normgehäuse für Tragschienenmontage TS35
- 13 Messbereiche durch Drehschalter wählbar
- Nullpunkt und Messspanne justierbar
- Eingang eigensicher ATEX II (1) GD [EEX ia] IIC
- Strombürde max. 1000 Ohm
Technische Daten:Messbereiche: per Drehschalter auswählbar:
Pt100: -50 ... 0, -50 ... 50, -30 ... 20, -30 ... 70, -20 ... 30,
-20 ... 80, 0 ... 50, 0 ... 100, 0 ... 150, 0 ... 200,
0 ... 300, 0 ... 450, 0 ... 600°C
Messwertjustage: Nullpunkt: ca. ±8 Ohm (^= 20 °C)
Spanne: ca. ±20 %
Sensoranschluss: 2- oder 3-Leiteranschluss
Messstrom: ca. 1 mA
Ausgangssignal: 0 - 20 mA, 4 - 20 mA, 0 - 10 V oder 2 - 10 V (per DIP-Schalter wählbar)
max. Last: Bürde < =1 kOhm (bei mA), Last: max. 15 mA (bei V)
Grundgenauigkeit: < =0,2 % der Messspanne
Temperaturkoeffizient: < =0,01 %/K
Ausgangsgenaugikeit: < =0,1 % der Messspanne
Hilfsenergie (
... - 0): 85 ... 265 V AC / 110 ... 125 V DC
(
... - 5): 10 ... 42 V DC / 10 ... 30 V AC
Leistungsaufnahme: max. 2,2 W / 3,3 VA
Isolationsspannung: 500 V AC, nach VDE 0110 Gr. 2 zwischen Eingang/Ausgang/Hilfsspannung
Prüfspannung: 4 kV DC zwischen Eingang/Ausgang/Hilfsspannung
Arbeitstemperatur: -10 .. 60 °C
Elektr. Anschluss: Schraubklemme mit Drahtschutz, max. 2,5 mm²
Abmessungen: 22,5 x 75 x 110 mm (B x H x T)
Schutzart: IP 30 (Gehäuse), IP 20 (Klemmen)
Ex-Zulassung: TÜV 03 ATEX 2283, Ex II (1) GD [EEx ia] IIC
Anschlussdaten:
MU 500-ex-ia-51-..: U
0 = 1,3 V, I
0 = <3 mA, P
0 = <3 mW, C
0 = 29 µF,
L
0 = 100 mA, C
i = 5 nF, L
i = 0 mH
Die Art der Hilfsenergie muss bei der Bestellung angegeben werden.
Pt-100- Temperaturfühler gehören nicht zum Lieferumfang und müssen separat bestellt werden. Fragen Sie uns!
