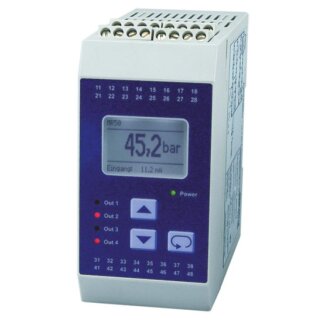

MR50, Grenzwertschalter für Normsignale 230VAC / 4 Relaisausgänge
Beschreibung
MR50, Grenzwertschalter für Normsignale
Der Grenzwertschalter MR50 dient zur Überwachung von Messwerten.
Anzeigebereich und Einheiten für den Messwert sind im Display darstellbar.
Eine integrierte Transmitterspeisung ermöglicht den direkten Anschluss von 2-Draht- Sensoren.
Das Gerät bietet eine einfache Programmierung, verfügt über max. 4 Alarmkontakte (Relaiswechsler) und optional über einen parametrierbaren, galvanisch getrennten Analogausgang 0/4...20mA; 0/2...10V.
Auf Anfrage ist auch eine Ex- Version dieses Grenzwertschalters lieferbar.
Technische Daten:
Hilfsspannung: 230VAC ±10% oder 24VDC ±15% (bei Bestellung auswählen!)
Leistungsaufnahme: max. 5VA
Arbeitstemperatur: -10...+55°C
CE- Konformität: EN 61326-1:2013
EN 60664-1:2007
Eingang: 0/4...20mA; 0/2...10VDC
Ri: Stromeingang 10 Ohm,
Spannungseingang 10 kOhm
Fehlererkennung: Drahtbruch im Messkreis
Grundgenauigkeit: <0,1%, ±1 Digit
Transmitterspeisung: 24VDC max. 30mA
Ausgänge Relaiswechsler: <250VAC <250VA <2A (2 oder 4 Relais bei Bestellung auswählen!)
cos phi ≥0,3, <300VDC <40W <2A
Analogausgang: 0/4...20mA, Bürde < =500 Ohm;
0/2..10V Bürde >500 Ohm, galv. getrennt,
Ausgang schaltet automatisch um (bürdenabhängig)
Genauigkeit: 0,2%;TK 0,01%/K
Fehlerverhalten bei Drahtbruch im Messkreis:
-> Analogausgang: 0mA, < 3,6mA oder >21,5mA
-> Alarmkontakt(e): min. oder max. programmierbar
Display: Grafik- LCD- Display mit 128 x 64 Pixel, mit weißer Hintergrundbeleuchtung
Gehäuse: Polyamid (PA) 6.6 , UL94V-0 nach DIN EN 60715
Abmessungen: 50 x 100 x 110mm³ (B x H x T)
Gewicht: ca. 450g
Anschluss: Schraubklemmen 0,14..2,5mm² (AWG 26..14)
Schutzart: Gehäuse IP30, Klemmen IP20, BGV A3
Leistungsaufnahme: max. 5VA
Arbeitstemperatur: -10...+55°C
CE- Konformität: EN 61326-1:2013
EN 60664-1:2007
Eingang: 0/4...20mA; 0/2...10VDC
Ri: Stromeingang 10 Ohm,
Spannungseingang 10 kOhm
Fehlererkennung: Drahtbruch im Messkreis
Grundgenauigkeit: <0,1%, ±1 Digit
Transmitterspeisung: 24VDC max. 30mA
Ausgänge Relaiswechsler: <250VAC <250VA <2A (2 oder 4 Relais bei Bestellung auswählen!)
cos phi ≥0,3, <300VDC <40W <2A
Analogausgang: 0/4...20mA, Bürde < =500 Ohm;
0/2..10V Bürde >500 Ohm, galv. getrennt,
Ausgang schaltet automatisch um (bürdenabhängig)
Genauigkeit: 0,2%;TK 0,01%/K
Fehlerverhalten bei Drahtbruch im Messkreis:
-> Analogausgang: 0mA, < 3,6mA oder >21,5mA
-> Alarmkontakt(e): min. oder max. programmierbar
Display: Grafik- LCD- Display mit 128 x 64 Pixel, mit weißer Hintergrundbeleuchtung
Gehäuse: Polyamid (PA) 6.6 , UL94V-0 nach DIN EN 60715
Abmessungen: 50 x 100 x 110mm³ (B x H x T)
Gewicht: ca. 450g
Anschluss: Schraubklemmen 0,14..2,5mm² (AWG 26..14)
Schutzart: Gehäuse IP30, Klemmen IP20, BGV A3
Option:
Galvanisch getrennter Analogausgang 0/4...20mA, 0/2...10VDC
