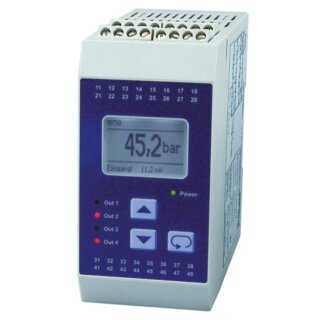

MR50, Grenzwertschalter für Normsignale
Der Grenzwertschalter MR50 dient zur Überwachung von Messwerten.
Anzeigebereich und Einheiten für den Messwert sind im Display darstellbar.
Eine integrierte Transmitterspeisung ermöglicht den direkten Anschluss von 2-Draht- Sensoren.
Das Gerät bietet eine einfache Programmierung, verfügt über max. 4 Alarmkontakte (Relaiswechsler) und optional über einen parametrierbaren, galvanisch getrennten Analogausgang 0/4...20mA; 0/2...10V.
Auf Anfrage ist auch eine Ex- Version dieses Grenzwertschalters lieferbar.
Technische Daten:
Hilfsspannung: 230VAC ±10% oder 24VDC ±15% (bei Bestellung auswählen!)
Leistungsaufnahme: max. 5VA
Arbeitstemperatur: -10...+55°C
CE- Konformität: EN 61326-1:2013
EN 60664-1:2007
Eingang: 0/4...20mA; 0/2...10VDC
Ri: Stromeingang 10 Ohm,
Spannungseingang 10 kOhm
Fehlererkennung: Drahtbruch im Messkreis
Grundgenauigkeit: <0,1%, ±1 Digit
Transmitterspeisung: 24VDC max. 30mA
Ausgänge Relaiswechsler: <250VAC <250VA <2A (2 oder 4 Relais bei Bestellung auswählen!)
cos phi ≥0,3, <300VDC <40W <2A
Analogausgang: 0/4...20mA, Bürde < =500 Ohm;
0/2..10V Bürde >500 Ohm, galv. getrennt,
Ausgang schaltet automatisch um (bürdenabhängig)
Genauigkeit: 0,2%;TK 0,01%/K
Fehlerverhalten bei Drahtbruch im Messkreis:
-> Analogausgang: 0mA, < 3,6mA oder >21,5mA
-> Alarmkontakt(e): min. oder max. programmierbar
Display: Grafik- LCD- Display mit 128 x 64 Pixel, mit weißer Hintergrundbeleuchtung
Gehäuse: Polyamid (PA) 6.6 , UL94V-0 nach DIN EN 60715
Abmessungen: 50 x 100 x 110mm³ (B x H x T)
Gewicht: ca. 450g
Anschluss: Schraubklemmen 0,14..2,5mm² (AWG 26..14)
Schutzart: Gehäuse IP30, Klemmen IP20, BGV A3
Option:
Galvanisch getrennter Analogausgang 0/4...20mA, 0/2...10VDC
