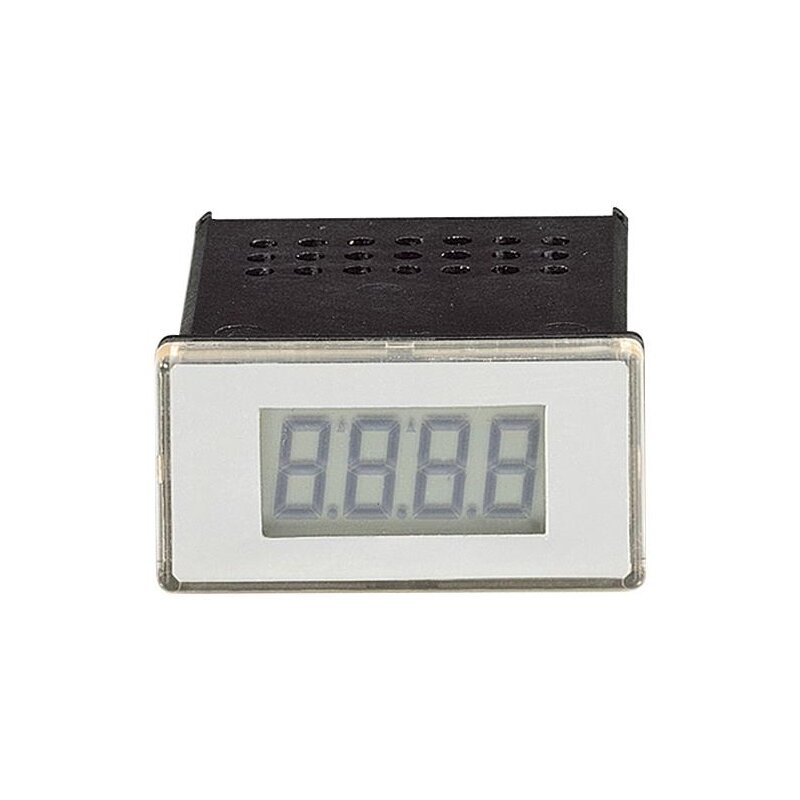

GIA 0420 N-ex, frei skalierbare LCD- Anzeige für 4-20mA- Signale, mit Ex- Schutz, selbstverrsorgend

Artikelnummer: GIA0420N-ex

  • Mit Ex- Schutz für explosionsgefährdete Bereiche
  • Vor- Ort-Skalierung ohne zusätzliche Hilfsmittel innerhalb von Sekunden
  • Höchste Betriebssicherheit durch integrierte Eigendiagnose und Watch-Dog-Funktion
  • Großer Anzeigebereich von -1999 bis 9999 Digit
  • Hohe Genauigkeit und minimale Temperaturdrift durch integrierte Selbstkalibrierung
  • Überwachung auf Sensorbruch, Sensorkurzschluss, Bereichsüber- und Bereichsunterschreitung
  • Zuschaltbare Softwarefilter für eine ruhige Anzeige auch bei gestörtem Gebersignal
  • Kategorie: 48 x 24mm


    253,47 €

    inkl. 19% MwSt.

    Vor. Lieferzeit: ca. 1 Woche

    : 7 Werktage

    St.


    Beschreibung

    GIA 0420 N-ex, frei skalierbare LCD- Anzeige für 4-20mA- Signale, mit Ex- Schutz, selbstverrsorgend

    • Mit Ex- Schutz für explosionsgefährdete Bereiche
    • Vor- Ort-Skalierung ohne zusätzliche Hilfsmittel innerhalb von Sekunden.
    • Einfachste Einheitenbeschriftung durch selbst beschriftbare Einlegefolie.
    • Höchste Betriebssicherheit durch integrierte Eigendiagnose und Watch-Dog-Funktion.
    • Großer Anzeigebereich von -1999 bis 9999 Digit.
    • Hohe Genauigkeit und minimale Temperaturdrift durch integrierte Selbstkalibrierung.
    • Minimale Außenmaße
    • Überwachung auf Sensorbruch, Sensorkurzschluss, Bereichsüber- und Bereichsunterschreitung.
    • Zuschaltbare Softwarefilter garantieren eine ruhige Anzeige auch bei gestörtem Gebersignal.


    Technische Daten:
    Eingangssignal: 4 ... 20 mA, 2- Leiter
    Spannungslast: ca. 3,5 Volt
    max. zulässiger Eingang: 25mA
    Versorgungsstrom: aus Stromschleife
    Anzeige: 10 mm hohe LCD-Anzeige
    Anzeigebereich: -1999 bis +9999
    Dezimalpunkt: beliebig setzbar
    Skalierung: frei skalierbar über 3 Tasten auf der Rückseite
    Genauigkeit: < 0,2% FS ±1 Digit (bei Nenntemperatur = 25°C)
    Temperaturdrift: < 100 ppm
    Messrate: ca. 5 Messungen/s.
    Filter: einstellbar von 0,1 bis 2,0, off
    Speicher: Min- / Max- Wertspeicher über Taster abrufbar
    Schaltausgang: galv. getrennter open-collector- Schaltausgang
    Schaltleistung: 25VDC/50mA
    Arbeitstemperatur: -20 bis +50 °C
    Lagertemperatur: -20 bis +70 °C
    Elektroanschluss: 2 x 2-polige Schraub-/Steckklemme, max. Klemmbereich bis 1,5 mm²
    Gehäuse: glasfaserverstärktes Noryl
    Frontscheibe: Polycarbonat
    Abmessungen: 24 x 48 mm (H x B, Frontrahmenmaß)
    Schalttafelausschnitt: 21,7+0,5 x 45+0,5 mm (H x B)
    Einbautiefe: ca. 65 mm inkl. Klemme
    Schutzart: IP20, bei frontbündigem Einbau: IP54

    Ex- Schutz- Daten:
    Ex- Zulassung: EX II 2G Ex ia/ib IIC/IIB T4,
    EG- Baumusterprüfbescheinigung: BVS 11 ATEX 1 333 X
    Anschlussdaten: Umax: 28 V
                             Imax: 100 mA
                             Pmax: 1,2 W (für GIA 0420 N - ex)
                                       bzw. 0,95 W (für GIA 010 N - ex)
    max. wirksame innere Kapazität: Ci = 13 nF (für GIA 0420 ?)
    zusätzlich für den Schaltausgang: Ci = 4,5 nF
    max. wirksame innere Induktivität ist vernachlässigbar klein

    Bei der externen Beschaltung des Schaltausganges ist zu beachten, dass die Beschaltung aus dem gleichen eigensicherem Stromkreis wie das Messsignal erfolgen muss!
