Zubehör für PicoScope 520x: Durchführungs- Abschlusswiderstand 50 Ohm, 1W, 1GHz

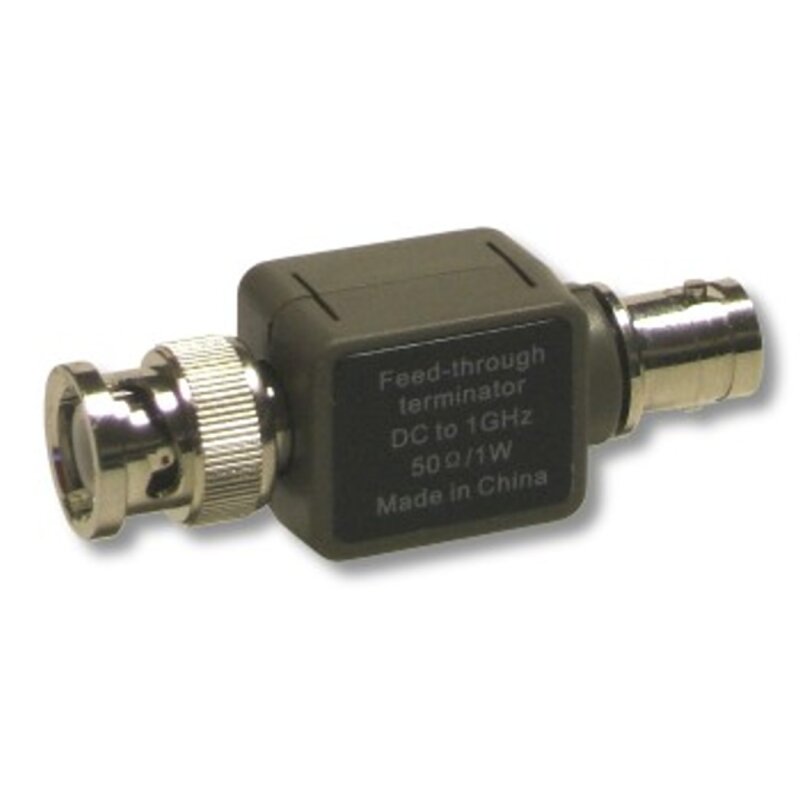

Dies ist ein koaxialer Abschlusswiderstand mit BNC- Anschlüssen. Er wird gebraucht zum Anschluss von Signalen aus 50 Ohm- Quellen an Messgeräte mit Eingängen hoher Impedanz, wie z. B. Oszilloskopen.
Der Abschlusswiderstand kann auch zum Aufzeichnen von 4-20mA- Signalen im Datenlogger- Modus mit PicoScope- DSOs benutzt werden, die BNC- Eingänge haben. Nach dem Ohmschen Gesetz fallen am 50 Ohm- Widerstand 0,2 bis 1VDC ab, die dann zur Spannungsaufzeichnung und Parametrierung mit der PicoLog- Software genutzt werden können.
Technische Daten:
|
Bandbreite:
|
DC bis 1 GHz |
|
Max. Leistungsverlust:
|
1 W |
|
Eingangsimpedanz:
|
50 Ohm |
|
Abmessungen:
|
56 x 20 x 17 mm³ |
|
Anschlüsse:
|
BNC, 1 Stecker + 1 Buchse |
|
Aufbau:
|
geschirmtes inneres Gehäuse mit Kunststoff- Ummantelung |
|
Gewicht:
|
24 g |
Angaben zur Produktsicherheit
Herstellerinformationen:
Pico Technology
, ,
