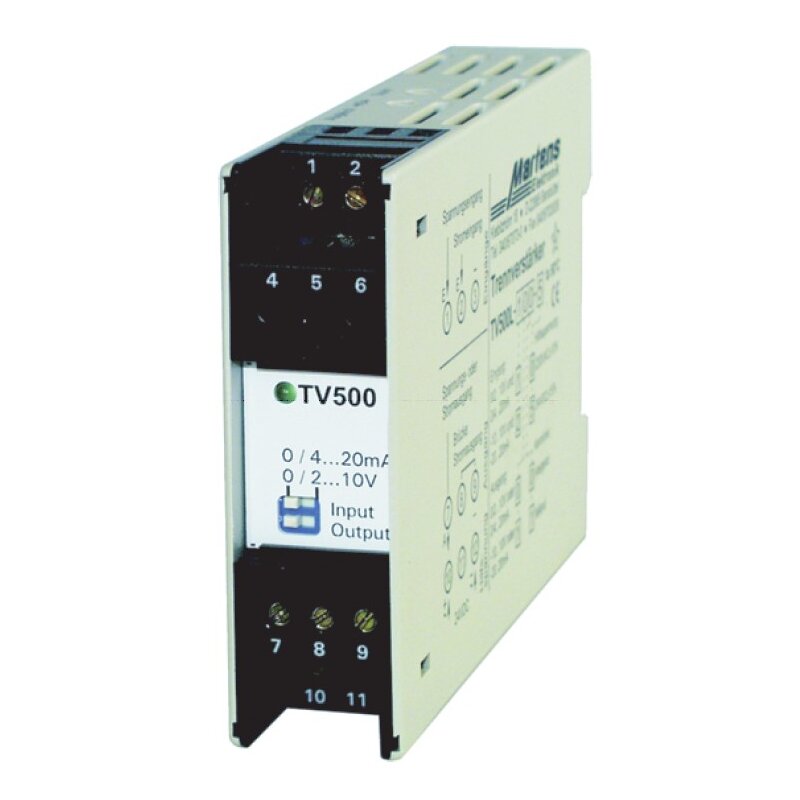

Universal- Trennverstärker TV500-10

Universal- Trennverstärker TV500-10

Trennverstärker der Serie TV500 eignen sich zur Potentialtrennung oder zur Konvertierung von Einheitssignalen.
Die universelle Auslegung der Ein- bzw. Ausgänge und die weiten Hilfsspannungsbereiche begrenzen die Typenvielfalt auf zwei Ausführungen.

Technische Daten:
Hilfsspannung: 100-265VAC oder 10,8...30VAC/DC (bei Bestellung auswählen)
Frequenz AC: 47...63Hz
Leistungsaufnahme: <3,5VA
Arbeitstemperatur: -10...+60°C
CE- Konformität: EN 55022, EN 60555-2,
                           IEC 61000-4-4/5/11/13

Eingänge
Strom: 0/4...20mA umschaltbar, Ri = 25 Ohm, Überlast max. 100mA
Spannung: 0/2...10VDC umschaltbar, Ri ca. 40 kOhm,
                Überlast max. 100V

Ausgänge
Strom: 0/4...20mA umschaltbar, Bürde max. 1 kOhm
Spannung: 0/2...10V umschaltbar, Last max. 15mA, kurzschlussfest
                 (simultan zum Stromausgang max. 5mA)
Ausgleichszeit (T₉₀): <20ms, max. Frequenz: 18Hz
Grundgenauigkeit: < = 0,2%

Gehäuse
Ausführung: Normgehäuse aus Makrolon 8020 UL94V-1
                   nach DIN EN 60715:2001-09
Gewicht: ca. 200g
Anschluss: Schraubklemmen, max. 2,5mm²
Schutzart: Gehäuse IP30, Klemmen IP20 gemäß BGV A3
