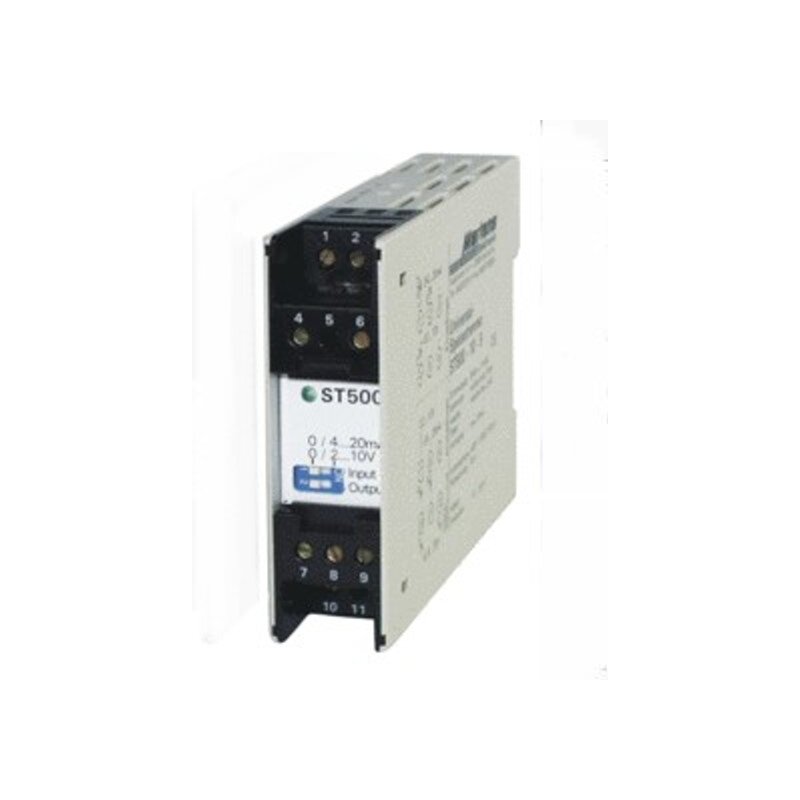

Universal- Speisetrenner ST500-10-0, 230VAC

Artikelnummer: ST500-10-0

  • weiter Hilfsspannungsbereich: 100 ... 265 V AC
  • galvanische Trennung zwischen Eingang / Ausgang / Hilfsenergie
  • 22,5 mm Normgehäuse für Tragschienenmontage TS35
  • universelle Ein-/Ausgänge für (0)4 ... 20 mA und 0(2) ... 10 V
  • Kategorie: Messumformer


    290,36 €

    inkl. 19% MwSt.

    Vor. Lieferzeit: ca. 1-2 Wochen

    : 5 Werktage

    St.


    Beschreibung

    Universal- Speisetrenner ST500-10-0, 230VAC

    Eigenschaften:
    Trennverstärker der Serie ST500 eignen sich zur Potenzialtrennung oder zur Konvertierung von Einheitssignalen.
    Die universelle Auslegung der Ein- bzw. Ausgänge und die weiten Hilfsspannungsbereiche begrenzen die Typenvielfalt auf zwei Ausführungen.
    Er erlaubt den direkten Anschluss von aktiven 2-Leiter Sensoren (4 ... 20 mA) und 3-Leiter- Sensoren.
    • weiter Hilfsspannungsbereich: 100 ... 265 V AC
    • galvanische Trennung zwischen Eingang / Ausgang / Hilfsenergie
    • 22,5 mm Normgehäuse für Tragschienenmontage TS35
    • universelle Ein-/Ausgänge für (0)4 ... 20 mA und 0(2) ... 10 V

    Technische Daten:
    Messeingänge: auswählbar
    Stromeingang: 0 ... 20 mA oder 4 ... 20 mA (Ri = 25 Ohm, max. 100 mA Überlast)
    Spannungseingang: 0 ... 10 V oder 2 ... 10 V (Ri = ~ 40 kOhm, max. 100 V Überlast)
    Geberversorgung: ca. 24 V DC, Ri = ca. 150 Ohm, Kurzschlussstrom ca. 35 mA
    Ausgangssignal: 0 - 20 mA, 4 - 20 mA, 0 - 10 V oder 2 - 10 V (per DIP- Schalter wählbar)
    max. Last: Bürde < =1 kOhm (bei mA), Last: max. 15 mA (bei V)
    Grundgenauigkeit: < =0,2 % bei Abgleich auf Einzelbereich < =0,1%)
    Wiederholgenauigkeit: < =0,1 % der Messspanne
    Ausgleichzeit: T90 = < 100 ms
    Hilfsenergie (... - 0): 100 ... 265 V AC
    Leistungsaufnahme: max. 3,5 VA
    Arbeitstemperatur: -10 .. 60 °C
    Elektr. Anschluss: Schraubklemme mit Drahtschutz, max. 2,5 mm²
    Abmessungen: 22,5 x 75 x 110 mm (B x H x T)
    Schutzart: IP 30 (Gehäuse), IP 20 (Klemmen) gemäß BGV A3
