UNICON‑P Druckumformer – programmierbar, präzise, robust (IP65)

Artikelnummer: UNICON-P-1-1-3-00

Kategorie: Messumformer

840,62 €

inkl. 19% MwSt. , zzgl.

Lieferzeit: 11 - 13 Werktage
(DE - Ausland abweichend)

St.

Lieferzeit: 11 - 13 Werktage
(DE - Ausland abweichend)

UNICON®‑P Differenzdruck-/Druck-/Barometer‑Umformer | priggen.com

UNICON®‑P · Differenzdruck · Über-/Unterdruck · Barometer · Volumenstrom

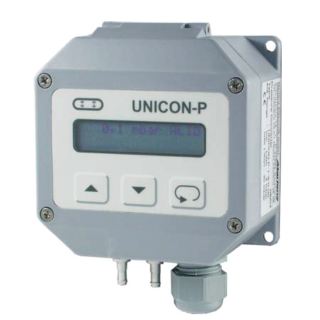

UNICON®‑P Druckumformer – programmierbar, präzise, robust (IP65)

Messbereiche von ±0,3 mbar bis 1000 mbar (relativ) und 2000 mbar (absolut/barometrisch). Wählbare Kennlinie (linear/√‑Extraktion), 4–20 mA (2‑Leiter) oder 0–10 V (3‑Leiter), zwei optokoppler‑Alarmausgänge und LCD‑Punktmatrix‑Display.

IP65 4–20 mA / 0–10 V 2× Alarm

Flexibel programmierbar

Messfunktion linear (Druck) oder Wurzel (Volumenstrom über Prallplatte/Blende/Venturi). Messeinheit frei wählbar (mbar, Pa, hPa, psi, mmWS u. a.).

Schnell & stabil

3‑stufiger Eingangsfiler (LOW/MED/HIGH) zur Dämpfung, Ansprechzeit bis 120 ms (LOW). Nullpunktkorrektur per Fronttaster.

Einfache Integration

Schraubklemmen, Prozessanschlüsse für 4‑mm‑Schlauch (Standard) oder Schottverschraubungen 4/6 mm. Galvanisch getrennte Ausgänge.

Programmierbare Messbereiche

Unidirektional (0…X) und bidirektional (±X) innerhalb des gerätespezifischen Vollbereichs. Barometrisch 0…2000 mbar abs.

Gerätebereich	Unidirektional	Bidirektional	Max. stat. Überdruck
0.3 / 3 mbar	0…0,300 / 0…3,000	±0,150 / ±3,000	200 / 400 mbar
1 / 10 mbar	0…1,00 / 0…10,00	±0,50 / ±10,00	200 / 600 mbar
3 / 30 mbar	0…3,00 / 0…30,00	±1,50 / ±30,00	300 / 600 mbar
10 / 100 mbar	0…10,0 / 0…100,0	±5,0 / ±100,0	600 / 900 mbar
30 / 300 mbar	0…30,0 / 0…300,0	±15,0 / ±300,0	1000 / 1500 mbar
100 / 1000 mbar	0…100 / 0…1000	±50 / ±1000	3000 / 5000 mbar
Barometrisch	0…2000 mbar abs.	–	–

Werte in Klammern im Datenblatt optional (erhöhte Berstdrücke bis 3000 mbar bei kleinen Bereichen).

Einheiten

mbarPahPakPapsimmWScmWSinH₂OmmHgcmHginHgtorr

Mit Option 06 zusätzlich Durchfluss‑Einheiten: l/s, l/min, l/h, m³/s, m³/min, m³/h, u. a.

Volumenstrom (Option 06)

Wurzelkennlinie (Δp ∝ v²) inkl. anpassbarer Anfahrbereich: Root, linear oder auf 0 setzen bis zu einem frei wählbaren Schwellenpunkt (0,1–20 % FS).

Technische Daten

Versorgung	7,5…30 V DC (2‑Leiter, 4–20 mA) · 16…30 V DC (3‑Leiter, 0–10 V)
Analogausgang	4–20 mA (R_A ≤ (U_V−7,5 V)/0,02 A), alternativ 0–10 V; wählbare Messspanne & Kennlinie, Start-/Endwert frei programmierbar
Anzeige	LCD Punktmatrix 2×16, 3,8 mm Ziffernhöhe; Anzeige echter Wert oder konvertierte Größe
Genauigkeit (Basis)	±0,25 % ±1 Digit, abhängig vom Gerätebereich; TK
Nullpunktdrift
Messmedium	neutrale, trockene Gase (0…50 °C)
Messprinzip	piezoelektrisch
Eingangsfilter	LOW (≈120 ms) · MED (≈1400 ms) · HIGH (≈4100 ms)
Alarmausgänge	2× Optokoppler, 7,5…30 V DC, max. 60 mA; Schaltfunktion MIN/MAX, Hysterese programmierbar
Isolation	500 V DC zwischen Analog- und beiden Alarmausgängen
Prozessanschlüsse	2 × Drucknippel für 4‑mm‑Schlauch (Standard) oder Schottverschraubungen 4/6 mm
Gehäuse	Polyamid PA6‑GF/GK 15/15, Frontfolie Polyester; Schutzart IP65 (Klemmen IP20)
Abmessungen/Gewicht	100 × 100 × 60 mm (B×H×T) · ca. 360 g
Umgebung	Betrieb 0…50 °C
Normen	EMV: EN 50022, IEC 61000‑4‑3/‑4 (lt. Datenblatt)

Hinweis zu Über-/Berstdruck: Max. statischer Überdruck kann länger anliegen, ohne das Gerät zu schädigen. Der Berstdruck ist ein Grenzwert, dessen Überschreitung das Gerät zerstört.

Anschluss & Bedienung

Versorgung/Klemmen gemäß Anschlussbild (Stromschleife an Klemmen 5/6).
Parameterzugriff über Front‑Foliatastatur; Konfigurationsmodus mit Speichersperre umschaltbar.
Nullpunktkorrektur per Taste (bei drucklosen Prozessanschlüssen ausführen).
Simulationsmodus: Ausgabe 4–20 mA / 0–10 V gemäß einstellbarem Druckwert.

Typische Anwendungen

Differenzdruck an Filtern, Reinraum‑Überwachung
Über-/Unterdruck in HLK‑ und Prozessluft
Volumenstrommessung mit Blende, Staudrucksonde, Venturi (Option 06)
Barometrie (0…2000 mbar abs.)

Bestellschlüssel

UNICON‑P ‑ 1/2  ‑  Gerätebereich  ‑  Prozessanschluss  ‑  Option

1 = 4–20 mA, 2× Alarm, 7,5…30 V (2‑Leiter)
2 = wie 1, zusätzlich wählbar 0–10 V, 16…30 V (3‑Leiter)

Gerätebereich [mbar]: 0.3 | 1 | 3 | 10 | 30 | 100 | 300 | 1000 (rel.) | 2000 (abs./baro)
Prozessanschluss: 0 = 4‑mm Schlauch (Std.), 2 = 4‑mm Schott, 3 = 6‑mm Schott
Optionen: 00 = ohne · 06 = Display‑Umrechnung/Flow · 11 = erhöhter Berstdruck (bis 3000 mbar bei Bereichen 0.3…30)

Beispiel: UNICON‑P‑2‑30‑0‑06  →  0–30 mbar, 4–20 mA/0–10 V, 4‑mm Schlauch, Flow‑Option

Die nutzbare Messspanne ist innerhalb des Gerätebereichs bis auf 10 % FS programmierbar. Verstärkung erhöht den relativen Basisfehler.
