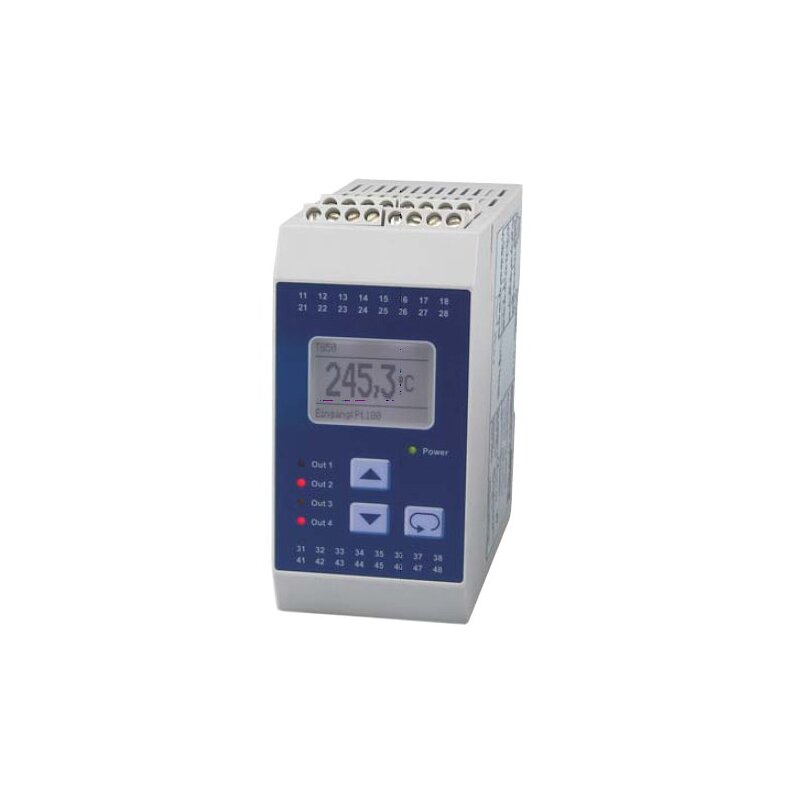

TG50-3-2R-00-AO-0, Temperatur- Wächter, 230VAC Ausgang: 0/4...20mA, 0/2...10VDC
Beschreibung
TG50-3-2R-00-00-0, Temperatur- Wächter, 230VAC
Temperatur- Wächter für Pt100/Pt1000- Fühler und Thermoelemente der Typen J, K, N, S.Das Gerät bietet eine einfache Programmierung und verfügt über 2 Alarmkontakte (Relais- Wechsler).
Minimaler und maximaler Messwert werden im Hintergrund gespeichert.
Merkmale:
- Eingänge Pt100/Pt1000, Thermoelemente J, K, N, S
- Messbereich programmierbar
- Klartext- unterstützte Programmierung durch Grafikdisplay
- 128 x 64 Pixel LCD mit weißer Hintergrundbeleuchtung
- 2 Alarmausgänge (Relaiswechsler)
- Galvanische Trennung zwischen Eingang/Ausgang/Hilfsspannung
Hinweis:
Für sicherheitsrelevante Anwendungen bitte den Sicherheits-Temperaturbegrenzer STL50, zugelassen nach DIN EN 14957 und zertifiziert nach DIN EN 61508 SIL, verwenden.
Technische Daten:
Hilfsspannung: 230 VAC ± 10 % 50-60 Hz
Leistungsaufnahme: <5VA
Arbeitstemperatur: -10...+55°C
CE- Konformität: EN 60079-0:2006 EN60079-11:2007
EN 61241-0:2006 EN61241-11:2006
IEC61326 05/2004, IEC 61000-4-2,
IEC 61000-4-3, IEC 61000-4-4,
IEC 61000-4-5, IEC 61000-4-6,
IEC 61000-4-8, IEC 61000-4-11,
CISPR16-1/16-2
Eingänge:
Fehlererkennung: Drahtbruch (Pt100/1000, Thermoelement) und Kurzschluss (nur Pt100/1000) im Messkreis
Eingang: Pt100 (3-Leiter) -100,0 - 600,0°C
Pt1000 (3-Leiter) -100,0 - 300,0°C
Thermoelemente: Typ J (Fe-CuNi) -100,0 - 800,0°C
Typ K (NiCr-Ni) -150 - 1200°C
Typ N (NiCrSi-NiSi) -150 - 1200°C
Typ S (Pt10Rh-Pt) -50 -1600 °C
Vergleichsstellenkompensation eingebaut
Grundgenauigkeit: <0,1% ±1Digit
Display: Grafik LCD- Display mit 128 x 64 Pixeln, mit weißer Hintergrundbeleuchtung
Ausgänge:
2 x Relais- Wechsler, < 250VAC < 250VA < 2A, cos Phi > = 0,3
< 300VDC < 40W < 2A
Gehäuse: Polyamid (PA 6.6, UL94V-0, TS35 nach DIN EN 60715:2001-09
Anschluss: Schraubklemmen 0,14...2,5mm²
Schutzart: Gehäuse IP30, Klemmen IP20 nach BGV A3
Optionen:
4 Wechsler- Ausgänge
Analoger Ausgang 0/4-20 mA, 0/2-10 V DC
