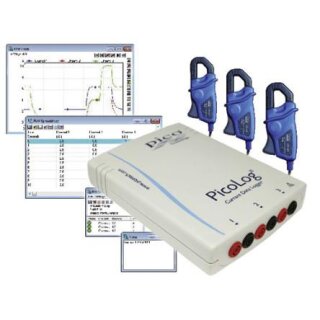

PicoLog CM3 USB Datenlogger Set mit 3 Stromzangen
Beschreibung
PicoLog CM3, 3-Kanal Netzstrom- Datenlogger (ohne Stromzangen)
Der PicoLog CM3 3-Kanal Netzstrom- Logger ist ein kompakter, einfach zu handhabender Datenlogger zur Messung der Leistungsaufnahme von Gebäuden und Maschinen.- 3-Kanal Strom- Datenlogger
- Geeignet für ein- oder dreiphasige Wechselströme
- Kurze Umwandlungs- Zeit
- Hohe Auflösung und Genauigkeit
- Keine ext. Spannungsversorgung erforderlich
- USB- und Ethernet- Schnittstellen
- Betrieb mehrerer Geräte an einem PC möglich
Hohe Auflösung und Genauigkeit
Die 24 Bit- Auflösung Ihres PicoLog CM3 sorgt dafür, dass Sie die kleinsten Stromänderungen aufspüren können, während Sie sich bei der Genauigkeit innerhalb von ±1% auf Ihre Messungen verlassen können.
Machen Sie Messungen mit der gewünschten Geschwindigkeit
Mit einer Umwandlungszeit von nur 720 ms pro Kanal ist Ihr PicoLog CM3 in der Lage, schnelle Stromänderungen aufzuzeichnen, aber wir wissen, dass Sie zur Identifizierung von Problemen auch Ströme über lange Zeiträume überwachen müssen. Mit einem PicoLog CM3 können Sie die Messungen gemäß Ihrer Anwendung machen - ob es nun alle paar Sekunden, Minuten, Stunden oder sogar alle paar Tage ist.
Überwachen Sie Ströme von Ihrem Schreibtisch bis auf die andere Seite der Welt
Mit den USB- und Ethernet- Schnittstellen kann Ihr PicoLog CM3 in einer Vielzahl von Situationen eingesetzt werden. Wenn Sie ein tragbares Gerät brauchen, das an verschiedenen Orten eingesetzt werden kann und schnell einzustellen und in Betrieb zu nehmen ist, schließen Sie einfach den PicoLog CM3 über die USB- Schnittstelle Ihres Laptops an. Sie müssen eine Situation über einen Zeitraum von Stunden oder Tagen überwachen, oder von einem entfernten Ort? Schließen Sie Ihren PicoLog CM3 an eine freie Schnittstelle Ihres Netzwerks an und dann greifen Sie von Ferne darauf zu, entweder von Ihrem LAN oder über das Internet - Dank der Power over Ethernet (PoE)- Technologie brauchen Sie dafür nicht einmal eine zusätzliche Spannungsversorgung.
Software, die das macht, was Sie brauchen
Ihr PicoLog CM3 Strom- Datenlogger wird mit der PicoLog- Datenlogger- Software geliefert. Damit können Sie bis zu 1 Million Messwerte aufzeichnen, analysieren und dann die Ergebnisse als Tabelle oder als Grafik anzeigen lassen. Sie können die Daten sowohl in Echtzeit sehen, während Sie die Messwerte aufzeichen, sie können sie aber acuh speichern und später anschauen. Sie können auch Alarme einstellen, die Sie warnen, wenn der Strom über oder unter einen von Ihnen eingestellten Wert geht.
Ein Software- Entwicklungs- Kit (software development kit = SDK) wird auch mitgeliefert. Der SDK enthält eine Reihe von Software- Treibern und Beispiel- Codes, die Sie benutzen können, um Ihre eigene Software zu schreiben oder um Ihr PicoLog CM3 mit Software Dritter zu betreiben, wie z. B. LabVIEW.
PicoLog und der SDK werden kostenlos mitgeliefert, und Updates können Sie kostenlos per Download bekommen.
Stellen Sie Ihr eigenes Datenerfassungssystem zusammen
Mit einem PicoLog CM3 können Sie drei separate Ströme messen. Wenn das nicht genug ist, können Sie mit Hilfe der PicoLog- Software weitere 19 Stück PicoLog CM3 an Ihren PC anschließen - dies ermöglicht Ihnen die gleichzeitige Messung von bis zu 60 Strömen! Alternativ können Sie verschiedene Pico Datenlogger mischen und anpassen, um Ihr eigenes, kundenspezifisches Datenerfassungssystem zusammenzustellen. Vielleicht möchten Sie überwachen, wie das Öffnen und Schließen der der Türen sich auf die Temperatur und den Stromverbrauch eines Kälte- Raumes auswirkt? Sie können dies mit einem PicoLog CM3 und einem PT-104 tun.
Der einzige Strom- Datenlogger, den Sie brauchen
Mit drei Kanälen, hoher Genauigkeit und niedrigem Eigenrauschenl ist ein a PicoLog CM3- Strom- Datenlogger ideal zur Aufzeichnung von Daten einphasiger und dreiphasiger Wechselstromversorgungen. Die kompakten Abmessungen zusammen mit den USB- und Ethernet- Schnittstellen geben Ihnen ein vielseitiges Instrument in die Hand, das Sie für die Fernüberwachung mitnehmen oder vor Ort lassen können.
Ob Sie nun 3-Phasen- Motoren oder Generatoren überwachen müssen, die Stromaufnahme von Heizungs-, Lüftungs- und Klimaanlagen messen oder einfach nur den Stromverbrauch im Haus oder im Büro überwachen wollen, ein PicoLog CM3- Strom- Datenlogger ist der einzige Strom- Datenlogger, den Sie brauchen.
Technische Daten:
| PicoLog CM3 Netzstrom- Datenlogger | |
| Anzahl Eingangskanäle | 3 |
|---|---|
| Messbereich (Spannungs- Eingang) | 0 bis 1 V AC eff. |
| Genauigkeit (Spannungs- Eingang) < 200 mV RMS < 1 mV RMS |
±1% ±2,5% |
| RMS Rauschen | 60 µV |
| Auflösung | 24 Bit |
| Umwandlungszeit pro aktivem Kanal | 720 ms |
| Spannungs- Eingang | 1 V eff., 20 Hz bis 1 kHz |
| Eingangs- Anschlüsse | 4 mm- Buchsen |
| Eingangs- Impedanz | >1 MOhm, AC- gekoppelt |
| Überlast- Schutz | ±30 V DC |
| PC- Anforderungen | |
|---|---|
| Minimum |
Prozessor: Pentium II Prozessor, oder äquivalent Speicher: 64 MiB (XP) / 512 MiB (Vista) / 1 GiB (Win 7) Betriebssystem: 32? oder 64?Bit Edition von Microsoft Windows XP SP2, Vista oder Windows 7 Schnittstellen: USB 1.1 kompatibel oder Ethernet |
| Empfohlen |
Prozessor: 2 GHz Pentium IV Prozessor, oder äquivalent Speicher: 256 MiB (XP) / 1 GiB (Vista / Win 7) Betriebssystem: 32? oder 64?Bit Edition von Microsoft Windows XP SP2 (oder höher), Vista oder Windows 7 Schnittstellen: USB 2.0 kompatibel oder Ethernet |
| Umgebungsbedingungen | |
|---|---|
| Betriebs- Umgebung Temperaturbereich Feuchte- Bereich |
0 °C bis 50 °C (20 °C bis 28 °C für die angegebene Genauigkeit) 20% bis 80% r.F., nicht kondensierend |
| Lager- Umgebung Temperaturbereich Feuchte- Bereich |
-20 °C bis +60 °C 5% bis 95% r.F., nicht kondensierend |
| Physikalische Eigenschaften | |
|---|---|
| Abmessungen | 184 x 135 x 36 mm³ (ca. 7.2 x 5.3 x 1.4 in) |
| Software | |
|---|---|
| PicoLog für Windows | Die PicoLog Datenlogger- Software kann bis zu 1 Million Messwerte aufzeichnen. Zu den Merkmalen gehören: Mehrfach- Ansichten - zeigen Sie daten als Graph, Tabelle oder Text an Parameter- Skalierung - wandeln Sie Roh- Daten in Norm- Maßeinheiten um Mathematische Funktionen - benutzen Sie mathematische Gleichungen zur Berechnung zusätzlicher Parameter Alarmschwellen - programmieren Sie einen Alarm, wenn ein Parameter außerhalb eines festgelegten Bereiches geht IP Networking - übertragen Sie Messungen über ein LAN oder über das Internet |
| Software- Entwicklungs- Kit | Eine wachsende Sammlung von Treibern und Beispiel- Codes für verschiedene Programmiersprachen. |
| Unterstützte Sprachen | |
|---|---|
| Software PicoLog |
Volle Unterstützung für englisch, französisch und Deutsch; Menüs nur für italienisch, spanisch und schwetisch |
| Dokumentation Bedienerhandbuch Programmierer- Handbuch INstallations- Führer |
englisch, französisch, deutsch, italienisch, spanisch, ?? englisch englisch, französisch, deutsch, italienisch, spanisch, schwedisch, niederländisch, dänisch |
| Allgemeines | |
|---|---|
| Zusätzliche Hardware (mitgeliefert) | USB 2.0 Kabel, Ethernet- Kabel, Bedienerhandbuch, Software auf CD |
| PC- Schnittstelle | USB 2.0 (USB 1.1 kompatibel) oder Ethernet |
| Spannungsversorgung | über USB- Schnittstelle oder Ethernet |
| Zulassungen | Europäische EMV und NSR- Standards FCC Regeln Teil 15 Klasse A RoHS- konform |
| Garantie | 5 Jahre |
Bitte beachten: Dieser Logger wird ohne Stromzangen geliefert, die separat bestellt werden müssen.
Siehe unten für passende Stromzangen und auch für das PicoScope CM3- Set.
