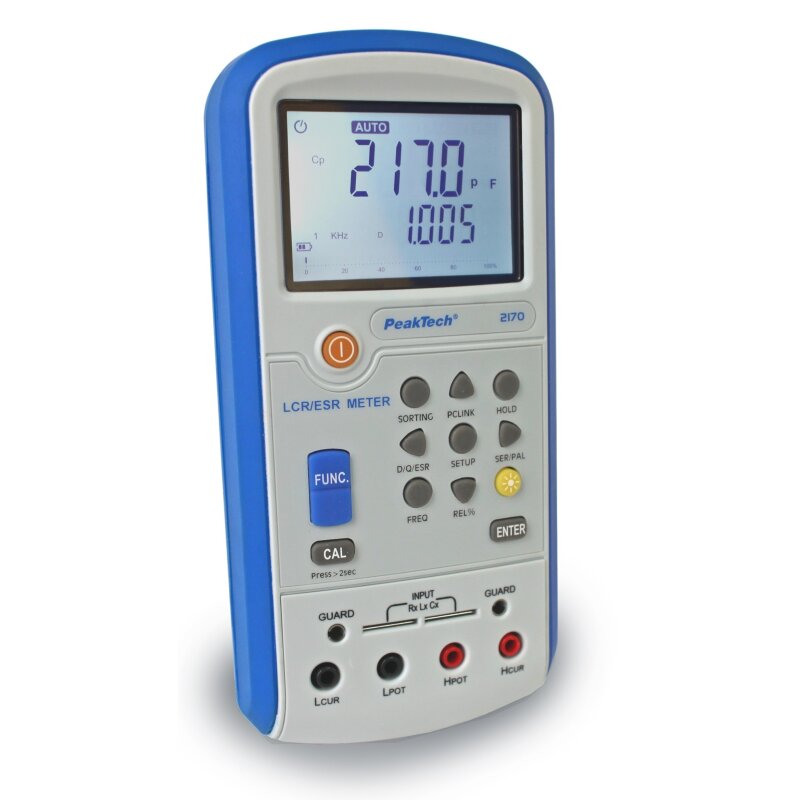

PeakTech 2170, LCR-/ESR- Meter, 100Hz - 100kHz, mit USB- Schnittstelle
Beschreibung
PeakTech 2170, LCR-/ESR- Meter, 100Hz - 100kHz, mit USB- Schnittstelle
Dieses neuentwickelte digitale LCR-Messgerät mit ESR (Äquivalenter Serienwiderstandsmessung) ist mit vielen Funktionen ausgestattet und eignet sich durch seine kompakte Bauform hervorragend sowohl zur Bauteilprüfung am Arbeitsplatz, als auch für Service- und Wartungsarbeiten. Das beleuchtete Multifunktionsdisplay mit Bargraph und die hohe Messfrequenz von bis zu 100 kHz ermöglichen ein hochpräzises Arbeiten. Mit der beiliegenden PC-Software lassen sich die gemessenen Werte abspeichern und auswerten.
- 4 ½ stelliges mehrzeiliges Multifunktionsdisplay mit Bargraph
- ESR-Messung (Äquivalenter Serienwiderstand)
- Basisgenauigkeit: 0,3 % bei 0,01 % Auflösung
- automatische LCR-Erkennung
- Pass/Fail Bauteil Sortierfunktion
- Relativwertmessung, Data-Hold-Funktion
- Messfrequenz umschaltbar 100/120 Hz, 1/10/100 kHz
- Abschaltautomatik (bei Batterienutzung)
- Selbstkalibrierungsfunktion
- USB-Schnittstelle und PC-Software
- mitgeliefertes Zubehör: USB-Schnittstellenkabel, Software für Windows 2000/NT/XP/Vista/7, Kelvinklemmen, Tasche, Batterie und Bedienungsanleitung
Technische Daten:
| Messfunktionen: | DCR, Ls, Cs, Lp, Cp, D, Q, Rp, Ohm, ESR | |
|
Kapazitätsmessungen |
||
|---|---|---|
| Bereiche: | 200/2000 pF, 20 nF, 20/200 µF, 2/20 mF | |
|
Widerstand |
||
| Bereiche: | 20/200 Ohm, 2/20/200 MOhm | |
|
Induktivität |
||
| Bereiche: | 20/200/2000 µH, 20/200 mH, 20/2000 H, 20 KH | |
|
weitere Funktionen |
||
| DCR: | 200 Ohm ~ 200 MOhm | |
| Phasenwinkel: | -180° ~ +180 ° | |
| D/Q_ | 0.001 ~ 1999 | |
| Messfrequenzen: | 100/120 Hz; 1/10/100 kHz | |
| Betriebsspannung: | 6 x 1,5 V AAA Batterien; optional Netzadapter 12 V/500 mA | |
| Abmessungen (BxHxT): | 100 x 210 x 45 mm | |
| Gewicht: | 495 g | |
