OEM-2, Ozon- Detektor und Regler als OEM- Platine
Beschreibung
OEM-2, Ozon- Detektor und Regler als OEM- Platine
Fragen Sie Ihren OEM- Bedarf bitte bei uns an!

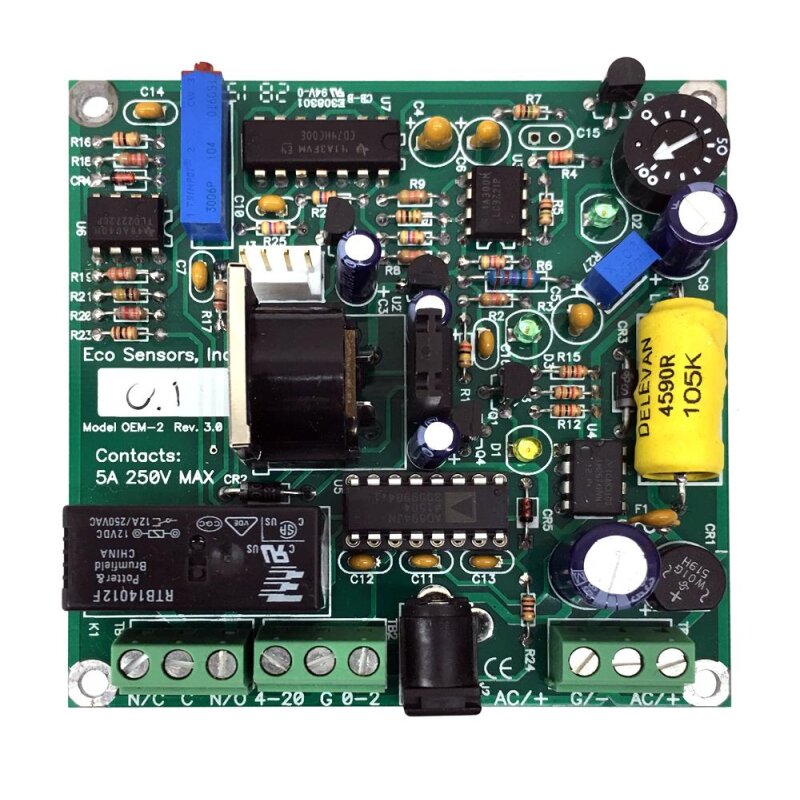

Dies ist ein Ozonmess- und Steuergerät, das in Form einer kostengünstigen Leiterplatte zur Montage in Produkten anderer Hersteller wie Ozongeneratoren erhältlich ist. Diese "OEM- Platine" ist 83 x 83mm² groß und kann über Abstandshalter oder Halterungen an den OEM- Geräten montiert werden.
Der Sensor ist ein HMOS- (heated metal oxide semiconductor)- Typ mit einem Messbereich von 0-0,1ppm.
Der Sensor ist mit der dazugehörigen Elektronik in einem zylindrischen Einsteck- Minimodul montiert. Er ist ca. 13 x 51mm² groß und wird im Labor des Herstellers vorkalibriert. Das Sensormodul kann direkt in die Leiterplatte eingesteckt oder durch eine optionale Verlängerungsleitung mit Steckern an beiden Enden um bis zu 8m voneinander eingesetzt werden.
Technische Daten:
Sensor: HMOS, heated metal oxide semiconductor
Messbereich: 0-0,1ppm.
Genauigkeit: 20%.
Empfindlichkeit: nur 0,02ppm. Diese Empfindlichkeit nimmt ab, wenn eine Verlängerungsleitung für das Sensormodul verwendet wird.
Ansprechzeit: Innerhalb einiger 10s
Zeitverzögerung beim ein- und ausschalten: 8s Standard.
Temperatur- und Luftfeuchte- Bereich: Die Kalibrierung gilt nur für normale Raumtemperatur und Luftfeuchte. Die Schaltung enthält keine Maßnahmen zur Temperatur- oder Feuchtekompensation.
Spannungsversorgung: 12-24VDC/AC, 250mA.
Relaisdaten: SPDT, nicht verriegelnd. Kontakte: 5A bei 250VAC.
Abmessungen Hauptplatine: 83 x 83mm². Benötigt 23mm Abstand von der Oberseite und 6mm von der Unterseite.der Platine.
Montage Hauptplatine: Mit 4 Stück 3,5mm- Schrauben.
Abmessungen Sensormodul: Ø16mm x 45mm, Gewicht: 10g
Versandgewicht: 454g
Optionales Zubehör:
SM-5, Ersatz- Sensormodul, nur für OEM-1 oder OEM-2
6ft cable, 2m Sensor- Verlängerungsleitung, nur für OEM-1 oder OEM-2
25ft cable, 8m Sensor- Verlängerungsleitung, nur für OEM-1 oder OEM-2
