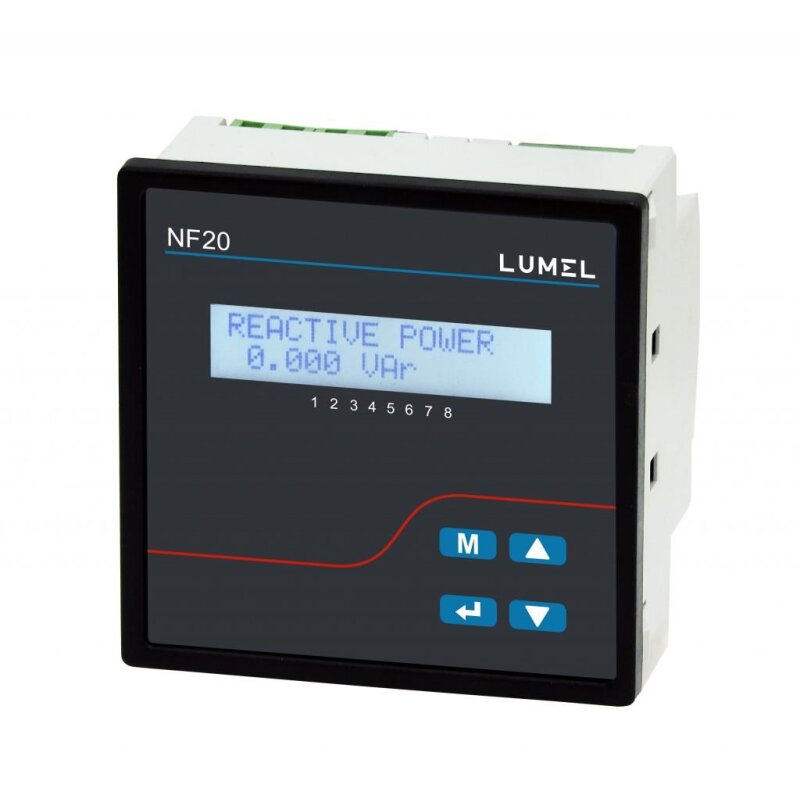

NF20-A1H4AZZ0000M0, Leistungsfaktor- Regler, 96 x 96mm
Der NF20_96 von LUMEL ist ein Leitungsfaktor- Regler zur Blindleistungskompensation. Er steuert das externe Blindleistungselement (Kondensatorbank, gehört nicht zum Lieferumfang), um den Blindleistungsbedarf der Last zu decken. dies reduziert die Belastung der Quelle, zusätzlichen Blindstrom zu liefern. Präzise und schnelle Messungen sind nützliche Werkzeuge für die Systemanalyse. Eine leistungsstarke Schutzfunktion schützt System und Schaltelement bei Systemfehlern.
Der NF20_96 ist für eine Messspannung von 30 bis 550V (L-N) oder (L-L) und eine Hilfs- Versorgungsspannung von 110 bis 550VAC ausgelegt.
Er verfügt über eine Benutzeroberfläche mit einer menügesteuerten Anzeige in Klartext für maximale Benutzerfreundlichkeit. Einfache Symbole und alphanumerische Anzeigen kombinieren maximale Benutzerfreundlichkeit mit bequemer Darstellung der Ergebnisse.
Die Anzeige verschiedener Netzparameter, die Speicherung verschiedener Werte und eine Testlaufoption erleichtern die Analyse von Fehlern und die Überwachung des Systems.
Haupteigenschaften:
+ Schalttafeleinbau, 96 x 96mm
+ 4 Schaltausgänge
+ Einzelne Kondensatorbänke programmierbar in kVar- Werten
+ Vollständige menügeführte Bedienung und Anzeige
+ Beleuchtetes Graphikdisplay mit 2 x 16 Zeichen
+ Vier- Quadranten- Betrieb
+ Anzeige verschiedener Netzparameter (V, I, F, Q, P, S...)
+ Überwachung der einzelnen Kondensatorleistungswerte
+ Speicherung der maximalen Netzparameter und Schaltbetriebswerte sowie der Einschaltzeiten der einzelnen Kondensatorschütze
+ Manueller/ automatischer Betrieb
+ Programmierung von festen Stufen und die Möglichkeit, einzelne Ausgänge zu überspringen
+ Fehlererkennung für verschiedene Zustände und Ausgabe von Störungsmeldungen
+ Testlauf des NF-20- Systems mit Fehleranalyse
+ Rückruf- Funktion der aufgezeichneten Werte
+ Echt- Effektivwertmessung bis zur 31. Harmonischen
+ Anzeige der einzelnen Spannungs- und Stromoberweillen in % bis zur 31-sten
+ Anzeige der gesamten harmonischen Verzerrung von Spannung und Strom
+ Anzeige und Überwachung der Temperatur
+ Alarmausgang mit potenzialfreien Kontakten
Technische Daten:
Eingangsspannung: 30-550VAC
Versorgungsspannung: 110-550VAC
Anzahl von Ausgängen: 4
Alarmausgang: 1 x Relais, max. 250VAC/1000W
Einstellbereich für gewünschten Leistungsfaktor: 0,8 Ld bis 0,8 Lg
Schaltschwelle: 30 bis 100%
Frequenzbereich: 40-70Hz
Betriebstemperatur -10 bis +60°C
Lagertemperatur: -20 bis +65°C
Betriebs- Luftfeuchte: 0-90% r.F., nicht kondensierend
Anzeige: Grafik- LCD, 2 x 16 Zeichen, Aktualisierungsrate: ca. 1s
Abmessungen: 96 x 96 x 51mm³ (ohne Erweiterungsmodule für Relais, MODBUS)
96 x 96 x 75mm³ (mit Erweiterungsmodulen für Relais, MODBUS)
Gewicht: 0,35kg
Gehäuse- Schutzart: IP54 (Front), IP20 (Anschlussklemmen)
Garantie: 3 Jahre
Optionen auf Anfrage und gegen Aufpreis:
- mit RS-485 MODBUS (nur für Regler mit 8 Relaisausgängen)
- mit Echtzeituhr (RTC)
- mit Adapterplatte
