ND04-31EA3Z00000M0, Einbaumessgerät für 3- Phasen- Netzparameter, LED- Anzeige, 96 x 96mm externe Versorgungsspannung: 40-300VAC/DC

Artikelnummer: ND04-002

Kategorie: Messgeräte

Echte Effektivwertmessung (bis zur 15. Harmonischen)

Am Gerät programmierbare Übersetzungs- Raten für Spannungs- und Stromwandler

Benutzerprogrammierbare Netzwerktypen: 3-Phasen (3- oder 4-Leiter)

Am Gerät programmierbare Eingangs- Messbereiche

3- zeilige, 4-stellige ultrahelle LED- Anzeige (Anzeigewert bis 9999)

Anzeigemodus Autoscroll oder Fixed Screen am Gerät wählbar

Speicherung von Min-/Max- Parametern möglich

Vier Funktionstasten ermöglichen den sofortigen Zugriff auf die gewünschte Parameteranzeige

115,79 €

inkl. 19% MwSt. , zzgl.

Lieferzeit: 11 - 13 Werktage
(DE - Ausland abweichend)

Lieferzeit: 11 - 13 Werktage
(DE - Ausland abweichend)

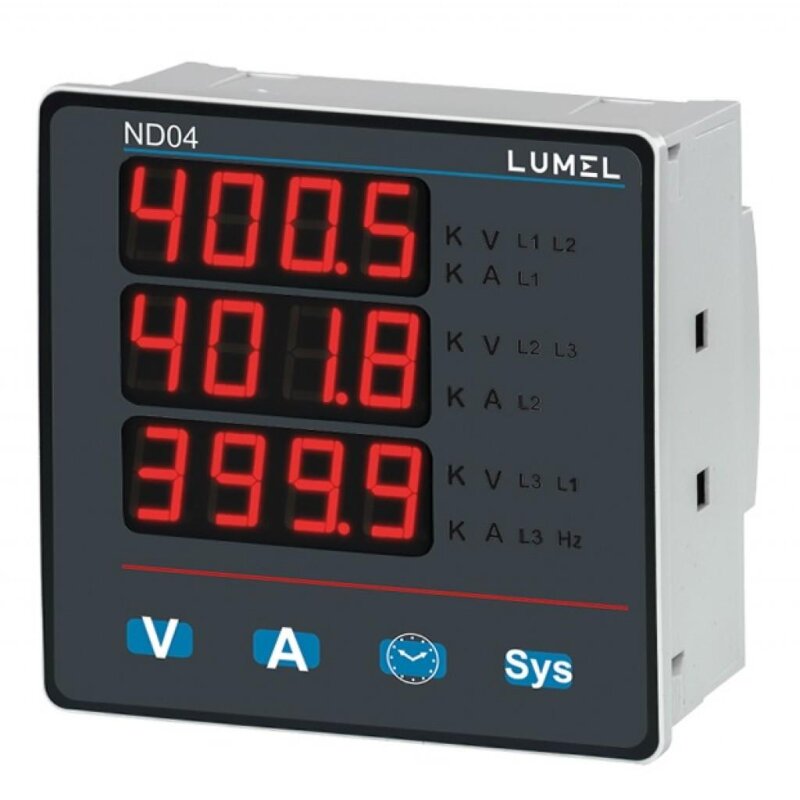

Einbaumessgerät für 3- Phasen- Netzparameter, LED- Anzeige, 96 x 96mm

Das ND04 von LUMEL ist ein 96 x 96mm- digitales DIN- Einbaumessgerät zur Messung wichtiger elektrischer Parameter wie Wechselspannung, Wechselstrom, Drehzahl und Frequenz.

Das Messgerät enthält eine genaue Messtechnik (alle Spannungs- und Strommessungen sind echte Effektivwerte bis zur 15. Harmonischen) mit einer 3-zeiligen, 4-stelligen ultrahellen LED- Anzeige mit deutlich sichtbaren Anzeigeeinheiten mit hellen LEDs von der Rückseite.

Delta kann vor Ort für Folgendes konfiguriert werden: PT (Spannungswandler) primär, PT sekundär, CT (Stromwandler) primär, CT sekundär (5A oder 1A) und Systemtyp 3-phasig: 3-Leiter oder 4-Leiter.

Auf der Vorderseite befinden sich vier Drucktasten für die Benutzeroberfläche, mit denen Sie die verfügbaren Parameter scrollen können.

Gemessene Parameter, auf dem Display verfügbar:

Strom I, I₁, I₂, I₃, Spannung U, U₁, U₂, U₃, U₁₂, U₂₃, U₃₁, Frequenz f
Arbeitszeit, Betriebsstunden, Anzahl von Unterbrechungen, Generator- Drehzahl

Technische Daten:

Eingangsspannung:

Nenn- Eingangsspannung (AC, RMS): Phase-Neutralleiter 290V; Phase-Phase 500V
System- PT- Sekundärwerte: 100V (L-L) bis 500V (L-L), vor Ort programmierbar
System- PT- Primärwerte: 100V (L-L) ´bis 692kV (L-L), vor Ort programmierbar
Max. Dauer- Eingangsspannung: 120% des Nennwerts
Nennlast der Eingangsspannung: < 0.3 VA ca. pro Phase (für externes Hilfsmessgerät)

Eingangsstrom:

Nenn- Eingangsstrom: 5AAC RMS
System- CT- Sekundärwerte: 1A/5A (vor Ort programmierbar)
System- CT- Primärwerte: von1A bis 9999A
Max. Dauer- Eingangsstrom: 120% des Nennwerts
Nennlast des Eingangsstroms: < 0.2VA ca. pro Phase

Genauigkeit:

Spannung: ±1% des Messbereichs (für 20 bis 100% des Nennwerts)
Strom: ±1% des Messbereichs (für 10 bis 100% des Nennwerts)
Frequenz: ±0,5% der Mittelfrequenz

Hilfsversorgung:

Externe Versorgungsspannung: 40V - 300VAC/DC. (±5%), 45 bis 65Hz oder 12 - 48VDC (bitte bei Bestellung auswählen)
Eigenversorgung: Eingangsspannungsbereich von 80% bis 100% des Nennwerts, 45 bis 65Hz (Eigenversorgungs- Messgerät ist nur für 3-Phasen- 4-Leiter- Netzwerke verfügbar. Der Hilfsversorgungs- Eingang wird von Phase 1 abgenommen.)
VA- Last: <3VA

Anderes:
