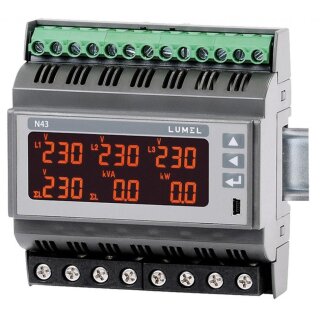

N43, Messgerät für Stromnetz- Parameter, LCD- Anzeige, Hutschienenmontage
Beschreibung
N43, Messgerät für Stromnetz- Parameter, LCD- Anzeige, Hutschienenmontage
Das Messgerät N43 von LUMEL ist für direkte (bis zu 63A) und indirekte Messungen der Netzparameter in symmetrische oder unsymmetrisch belasteten 3- oder 4-Leiter- Systemen entwickelt worden. Es ermöglicht die Steuerung und Optimierung von Elektrogeräten, Industriesystemen und Industrieanlagen.Eigenschaften:
- Effektivwertmessung von Spannung und Strom; Wirk-, Blind- und Scheinleistung, Wirk- und Blindenergie, Leistungsfaktor, Frequenz, THD
- Die Anzeigen berücksichtigen die Werte von einprogrammierten Übersetzungswerten für vorgeschaltete Messwandler
- Programmierbare Display- Seiten
- 3 programmierbare Alarmausgänge und 1 Impulsausgang in der Standardausführung
- Digitale Datenübertragung zu Master- Geräten über RS-485 (MODBUS).
- Impulsausgang zur Kontrolle der 3-Phasen- Wirkenergie
- Analogausgänge nach Anschluss des optionalen S4AO- Moduls
- USB- Schnittstelle zur Konfiguration mithilfe der kostenlosen Software eCon
- Modulares Gehäuse für die Montage auf S-Hutschiene nach DIN EN62208 (das Messgerät hat eine Breite von 6 Modulen).
Technische Daten:
Eingangsstrom In: 1A/5A oder 63A (bei Bestellung auswählen!)
Eingangsspannung Un: 3 x 230/400VAC
Anzeigebereiche:
Strom In: 0,002-1,20A (1A), 0,010-6,00A (5A) oder 0,10-76,0A (63A)
Spannung L-N: 10,0-276VAC
Spannung L-L: 20,0-480VAC
Frequenz: 47,0-63,0Hz
Wirkleistung, Eingang oder Ausgang: 0,00-999W, kW oder MW
Blindleistung, kapazitiv oder induktiv: 0,00-999 VAr, kVAr oder MVAr
Wirkenergie, Eingang oder Ausgang: 0,0-999999,9kWh oder MWh
Blindenergie, kapazitiv oder induktiv: 0,0-999999,9kVArh oder MVArh
Leistungsfaktor PF: -1 bis 0 bis 1
Tangens Phi: +1,2 bis 1 bis 1,2
Versorgungsspannung: 85-253VAC/90-300VDC oder 20-40VAC/20-60VDC (bei Bestellung auswählen!)
Relaisausgang: 3 x programmierbarer Relaisausgang, potenzialfreie Kontakte (Schließer), 250VAC/0,5AAC
Impulsausgang: 1 x Impulsausgang Typ OC, passiv (zur Kontrolle der Wirkenergie)
RS- Schnittstelle: RS-485 Modbus
USB- Schnittstelle: USB1.1/2.0
Display: LCD, monochrom, hinterleuchtet
Gewicht: <300g
Abmessungen: 105 x 110 x 60mm³
Gehäuse- Schutzart: IP50 (Vorderseite), IP00 (Anschlussklemmen)
