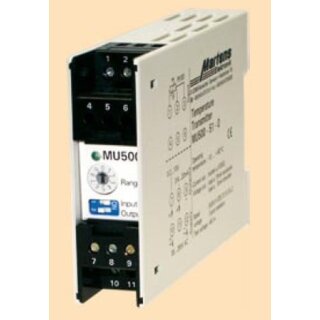

MU500-51-..., Temperatur- Messumformer für Pt100- Fühler 10-30 VDC / 10-42 VAC

Artikelnummer: MU500-51-5

  • galvanische Trennung zwischen Eingang / Ausgang / Hilfsenergie
  • 2 Versorgung-Ausführungen mit weitem Hilfsspannungsbereich:
  • 22,5 mm Normgehäuse für Tragschienenmontage TS35
  • 13 Messbereiche durch Drehschalter wählbar
  • Nullpunkt und Messspanne justierbar
  • Kategorie: Messumformer

    Hilfsspannung:

    384,37 €

    inkl. 19% MwSt.

    Vor. Lieferzeit: ca. 1-2 Wochen

    : 7 Werktage

    St.


    Beschreibung

    MU500-51-..., Temperatur- Messumformer für Pt100- Fühler

    Eigenschaften:
  • galvanische Trennung zwischen Eingang / Ausgang / Hilfsenergie
  • 2 Versorgung-Ausführungen mit weitem Hilfsspannungsbereich:
        10 ... 30 V DC / 10 ... 42 V AC oder 85 ... 265 V AC / 110 ... 125 V DC
  • 22,5 mm Normgehäuse für Tragschienenmontage TS35
  • 13 Messbereiche durch Drehschalter wählbar
  • Nullpunkt und Messspanne justierbar

    Messumformer der Serie MU500 konvertieren den Widerstand von PT100- Platin Temperaturfühlern in normierte Einheitssignale. Die universelle Konzeption der Ein- und Ausgänge, umschaltbare Messbereiche und die weiten Hilfsspannungsbereiche begrenzen die Typenvielfalt. Die geringe Gehäusebreite ermöglicht eine platzsparende Montage. Eingang/Ausgang/Hilfsspannung sind galvanisch voneinander getrennt.

  • Technische Daten:

    Messbereiche: per Drehschalter auswählbar:
    Pt100: -50 ... 0, -50 ... 50, -30 ... 20, -30 ... 70, -20 ... 30, -20 ... 80, 0 ... 50, 0 ... 100, 0 ... 150, 0 ... 200, 0 ... 300, 0 ... 450, 0 ... 600 °C

    Messwertjustage: Nullpunkt: ca. ±8 Ohm (~ 20 °C)
    Spanne: ca. ±20 %
    Sensoranschluss: 2- oder 3-Leiteranschluss
    Messstrom: ca. 1 mA
    Ausgangssignal: 0 - 20 mA, 4 - 20 mA, 0 - 10 V oder 2 - 10 V (per DIP-Schalter wählbar)
    max. Last: Bürde < =1 kOhm (bei mA), Last: max. 15 mA (bei V)
    Grundgenauigkeit: < =0,2 % der Messspanne
    Temperaturkoeffizient: < =0,01 %/K
    Ausgangsgenaugikeit: < =0,1 % der Messspanne
    Hilfsenergie (... - 0):  85 ... 265 V AC / 110 ... 125 V DC
                      (... - 5):  10 ... 42 V DC / 10 ... 30 V AC
    Leistungsaufnahme: max. 2,2 W / 3,3 VA
    Isolationsspannung: 500 V AC, nach VDE 0110 Gr. 2 zwischen Eingang/Ausgang/Hilfsspannung
    Prüfspannung: 4 kV DC zwischen Eingang/Ausgang/Hilfsspannung
    Arbeitstemperatur: -10 .. 60 °C
    Elektr. Anschluss: Schraubklemme mit Drahtschutz, max. 2,5 mm²
    Abmessungen: 22,5 x 75 x 110 mm (B x H x T)
    Schutzart: IP 30 (Gehäuse), IP 20 (Klemmen)

    Die Art der Hilfsenergie muss bei der Bestellung angegeben werden.


    Pt-100- Temperaturfühler gehören nicht zum Lieferumfang und müssen separat bestellt werden. Fragen Sie uns!
