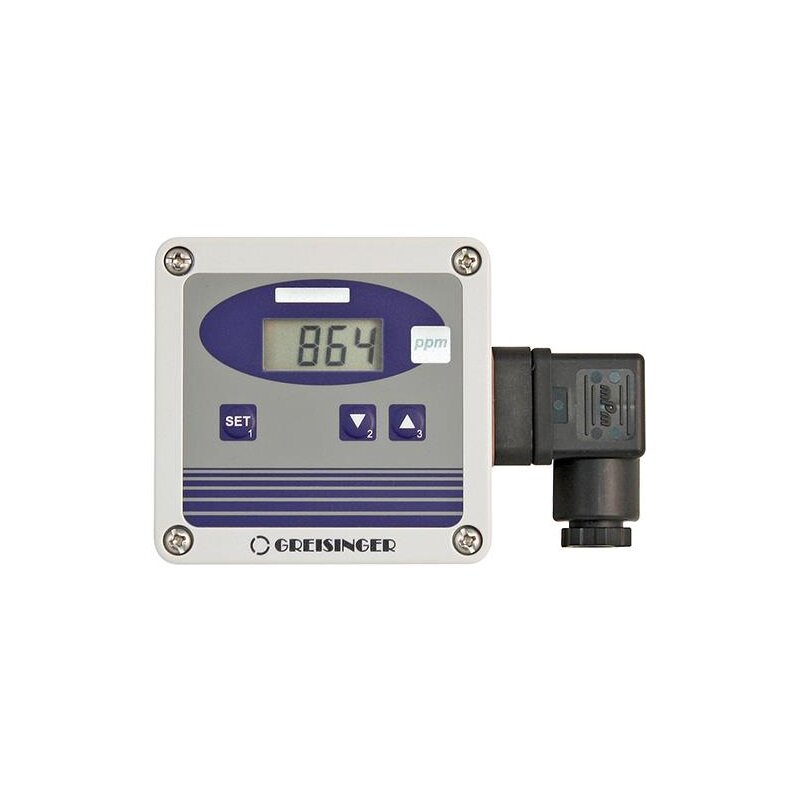

GT10-CO2-1R, CO2- Messumformer, 0 - 2.000 ppm
Eigenschaften:Da Kohlendioxid ein wichtiger Indikator für die Qualität von Raumluft ist, ist es in modernen Klimasteuerungen überaus wichtig, auch den CO
2-Gehalt zu erfassen.
Der empfohlene CO
2-Grenzwert für Raumluft beträgt 1000 ppm. Bei Werten darüber machen sich Müdigkeit und Konzentrationsschwäche bemerkbar.
Der hochwertige und präzise CO
2-Messumformer arbeitet nach dem Infrarotverfahren (NDIR). Ein Autokalibrationsverfahren kompensiert Alterungseffekte und sorgt somit für eine hervorragende Langzeitstabilität dieses Messumformers.
Das Ausgangssignal ist frei skalierbar und kann dadurch an sämtliche Eingänge vorhandener Steuerungen etc. angepasst werden. Zusätzlich ist ein Display vorhanden, das neben der Anzeige der aktuellen CO
2-Konzentration sowie Min-/Max-Werten auch noch als optische Alarm-anzeige dient.
Vorteile:
- Hervorragende Langzeitstabilität
- Autokalibrationsverfahren
- Überwachung des empfohlenen CO2-Grenzwertes für Raumluft
- Ausgangssignal frei skalierbar
Technische Daten:Messbereich: Standard: 0 ... 2000 ppm CO
2 (Kohlendioxid)
Optional: 0 ... 5000 ppm CO
2 (Kohlendioxid), gegen Aufpreis
Messprinzip: Infrarotverfahren (NDIR)
Genauigkeit: Standard: ±50 ppm ±2 % v. Messwert (bei 20°C, 1023 mbar)
Opt. /5000: ±50 ppm ±3 % v. Messwert (bei 20°C, 1023 mbar)
Ausgangssignal: Standard: 4 - 20 mA (3-Leiter),
Optional: 0 - 1 V oder 0 - 10 V (3-Leiter), gegen Aufpreis
Ausgangsskalierung: frei skalierbar, durch Eingabe der Anzeigegrenzen
Hilfsenergie: 12 ... 30 V DC, max. 600 mA (bei Option 0-10V: 18 ... 30 V DC, max. 600 mA)
Zul. Bürde (bei 4-20mA): RA < 200 Ohm
Zul. Last (bei 0-...Volt): RL > 3000 Ohm
Anzeige: ca. 10 mm hohe, 4-stellige LCD-Anzeige
Arbeitsbedingungen: -10 ... +50 °C, 5 ... 95 % r.F., 850 ... 1100 hPa
Lagerbedingungen: -25 ... +60 °C, 5 ... 95 % r.F., 700 ... 1100 hPa
Elektrischer Anschluss: Winkelstecker nach DIN 43650 (IP65),
max. Leitungsquerschnitt: 1.5 mm²,
Leitungsdurchmesser von 4.5 bis 7 mm
Gehäuse: ABS, 82 x 80 x 55 mm (ohne Winkelstecker)
Befestigung: Mit Befestigungsbohrungen für Wandmontage
Befestigungsabstand: 70 x 50 mm (B x H)
Befestigungsschrauben: max. Schaft-Ø 4 mm
Gewicht: ca. 225 g
Besonderheiten: - Min-/Max-Wertspeicher,
- optischer Min-/Max-Alarm,
- Nullpunkt- und Steigungsjustierung über Tasten möglich
Optionen gegen Aufpreis:5000: Messbereich : 0 - 5.000 ppm CO
2AV01: analoges Ausgangssignal: 0 -1V
AV010: analoges Ausgangssignal 0 - 10V
Optionales Zubehör:GSN 24-750: Stecker- Schaltnetzteil (230VAC auf 24VDC/750mA)
