GRHU...MP, Luftfeuchte- Messumformer
Beschreibung
GRHU...MP, Luftfeuchte- Messumformer
Die neueste Generation der Luftfeuchte-/Temperatur-Messumformer bietet dank modernster digitaler Mikroprozessortechnik noch größere Möglichkeiten, die speziellen Sensorcharakteristiken zu kompensieren. In Bezug auf Genauigkeit, Temperaturstabilität und auch Funktionsumfang werden so neue Maßstäbe erreicht.
Aufgrund verschiedener Ausführungen (wie z.B. für Wand- oder Kanalmontage, mit abgesetztem Sensorrohr oder mit Strahlungshut) sowie einer zulässigen Betriebstemperatur für die Elektronik von -25 °C ... +50°C (Sensor: -40 ... +120°C) lassen sich die Typen GRHU...MP für nahezu alle Anwendungen einsetzen.
Aufgrund verschiedener Ausführungen (wie z.B. für Wand- oder Kanalmontage, mit abgesetztem Sensorrohr oder mit Strahlungshut) sowie einer zulässigen Betriebstemperatur für die Elektronik von -25 °C ... +50°C (Sensor: -40 ... +120°C) lassen sich die Typen GRHU...MP für nahezu alle Anwendungen einsetzen.
- mit/ohne Vor-Ort-Anzeige
- Ausgangssignale frei skalierbar
- Nachjustage durch Anwender möglich
- mögliche Ausgangssignale: 4-20 mA, 0-1 V oder 0-10 V
Technische Daten:
Messbereich :
Relative Luftfeuchtigkeit: 0,0 ... 100,0% r. F. (temperaturkompensiert)
Empf. Feuchtemessbereich: 20,0 ... 80,0% r. F. (Standard)
5,0 ... 95,0% r. F. (bei Option Hochfeuchte)
Anzeigeoptionen: Bei Option UNI kann anstelle des Feuchtewertes ein alternativer "Options"- Anzeigebereich angezeigt und ausgegeben werden.
Die Auswahl der Anzeigegröße erfolgt per Schnittstelle oder Tasten.
Feuchtegehalt der Luft: 0,0 ... 640,0 g/kg
absolute Feuchte: 0,0 ... 200,0 g/m³
Genauigkeiten: (bei 25°C und im empfohlenen Feuchtemessbereich)
Anzeige: Luftfeuchte: ±2,5% r.F.
Ausgangssignal: ±0,2 % FS
Temperaturkompensation: automatisch
Ausgangssignal: 1 x 4-20mA (2-Leiter), frei skalierbar
Option: 0-1V, 0-10V (andere Signale auf Anfrage)
Anschlussart: 4 - 20 mA (2-Leiter)
bei Option AV01, AV10: 0 - 1 (10) Volt (3-Leiter)
bei Option AV01G, AV10G: 0 - 1 (10) Volt (3- bzw. 4-Leiter)
Hilfsenergie: 12 ... 30 VDC bzw. 18 ... 30 VDC (bei Ausgang: 0-10 V)
Verpolungsschutz: 50V, dauernd
Zulässige Bürde (bei 4-20mA): RA [Ohm] = (Uv [V] - 12V) / 0,02 A
Zulässige Last (bei 0-1(10)V): RL [Ohm] > 3000 Ohm
Anzeige: ca. 10 mm hohe, 4-stellig LCD-Anzeige,
Arbeitstemperatur: -25 bis 50 °C (Elektronik)
Sensorkopf und Rohr: -40 bis 100°C - kurzzeitig bis 120°C
Lagertemperatur: -25 bis 70°C
Rel. Luftfeuchtigkeit (Elektronik): 0 bis 95% r.F. (nicht betauend)
Bei Gefahr von Betauung durch Temperaturwechsel wird die OPTION "beidseitig lackierte Platine" empfohlen.
Gehäuse: ABS (IP65)
Fühlerrohr: Rohr 14 mm Ø, mit abschraubbarer Schutzkappe
Fühlerlänge: 50 mm (...1R) bzw. 220 mm (...1K, ...2K)
Option: 300 mm, 400 mm, 500 mm
Elektrischer Anschluss: Winkelstecker nach EN 175301-803/A (IP65),
Befestigung: 4 Gehäusebohrungen für Wandmontage oder über Rohrhalter aus Kunststoff zur Kanalmontage
Funktionen: Min-/Max-Wertspeicher, Nullpunkt-/Steigung einstellbar, Ausgangssignal skalierbar
Relative Luftfeuchtigkeit: 0,0 ... 100,0% r. F. (temperaturkompensiert)
Empf. Feuchtemessbereich: 20,0 ... 80,0% r. F. (Standard)
5,0 ... 95,0% r. F. (bei Option Hochfeuchte)
Anzeigeoptionen: Bei Option UNI kann anstelle des Feuchtewertes ein alternativer "Options"- Anzeigebereich angezeigt und ausgegeben werden.
Die Auswahl der Anzeigegröße erfolgt per Schnittstelle oder Tasten.
Feuchtegehalt der Luft: 0,0 ... 640,0 g/kg
absolute Feuchte: 0,0 ... 200,0 g/m³
Genauigkeiten: (bei 25°C und im empfohlenen Feuchtemessbereich)
Anzeige: Luftfeuchte: ±2,5% r.F.
Ausgangssignal: ±0,2 % FS
Temperaturkompensation: automatisch
Ausgangssignal: 1 x 4-20mA (2-Leiter), frei skalierbar
Option: 0-1V, 0-10V (andere Signale auf Anfrage)
Anschlussart: 4 - 20 mA (2-Leiter)
bei Option AV01, AV10: 0 - 1 (10) Volt (3-Leiter)
bei Option AV01G, AV10G: 0 - 1 (10) Volt (3- bzw. 4-Leiter)
Hilfsenergie: 12 ... 30 VDC bzw. 18 ... 30 VDC (bei Ausgang: 0-10 V)
Verpolungsschutz: 50V, dauernd
Zulässige Bürde (bei 4-20mA): RA [Ohm] = (Uv [V] - 12V) / 0,02 A
Zulässige Last (bei 0-1(10)V): RL [Ohm] > 3000 Ohm
Anzeige: ca. 10 mm hohe, 4-stellig LCD-Anzeige,
Arbeitstemperatur: -25 bis 50 °C (Elektronik)
Sensorkopf und Rohr: -40 bis 100°C - kurzzeitig bis 120°C
Lagertemperatur: -25 bis 70°C
Rel. Luftfeuchtigkeit (Elektronik): 0 bis 95% r.F. (nicht betauend)
Bei Gefahr von Betauung durch Temperaturwechsel wird die OPTION "beidseitig lackierte Platine" empfohlen.
Gehäuse: ABS (IP65)
Fühlerrohr: Rohr 14 mm Ø, mit abschraubbarer Schutzkappe
Fühlerlänge: 50 mm (...1R) bzw. 220 mm (...1K, ...2K)
Option: 300 mm, 400 mm, 500 mm
Elektrischer Anschluss: Winkelstecker nach EN 175301-803/A (IP65),
Befestigung: 4 Gehäusebohrungen für Wandmontage oder über Rohrhalter aus Kunststoff zur Kanalmontage
Funktionen: Min-/Max-Wertspeicher, Nullpunkt-/Steigung einstellbar, Ausgangssignal skalierbar

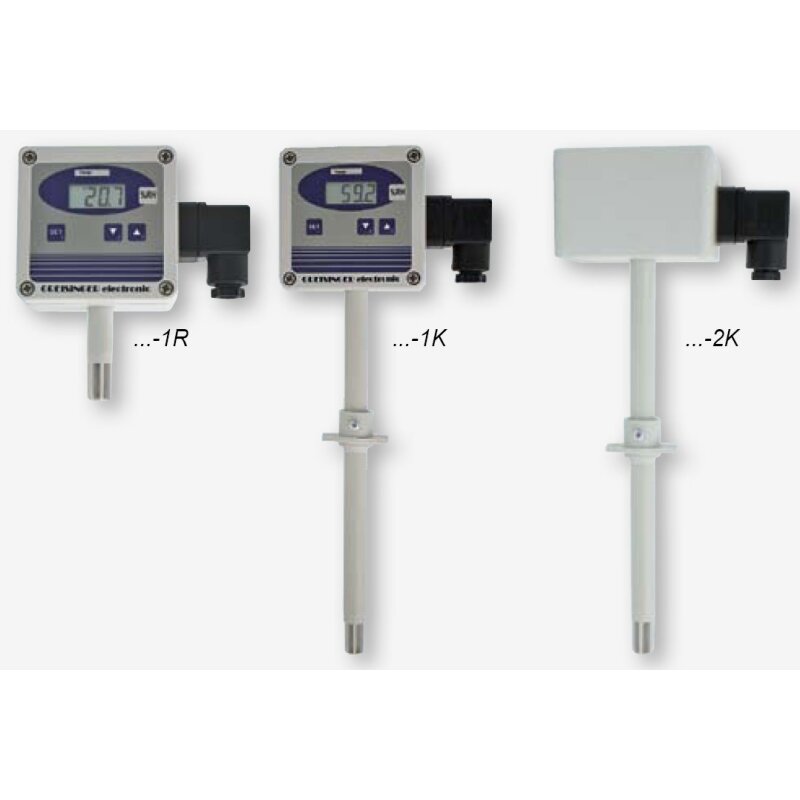

Die Messumformer sind in 3 Varianten lieferbar:
(Gewünschte Variante bei der Bestellung auswählen!)
GRHU-1R-MP: Wandausführung mit Anzeige, Fühlerrohr seitlich, Fühlerlänge: 50mm
GRHU-1K-MP: Kanalausführung mit Anzeige, Fühlerrohr seitlich, Fühlerlänge: 220mm
GRHU-2K-MP: Kanalausführung ohne Anzeige, Fühlerrohr nach unten, Fühlerlänge 220mm
Optionen:
-HO Hochfeuchte- Sensor
-UNI einstellbare Feuchte- Anzeigegröße
-LACK Platine beidseitig lackiert
-FL300, FL400, FL500 längeres Fühlerrohr
-AV01, -AV10 Analogausgang 0-1V oder 0-10V
-KABEL mit abgesetztem Fühlerrohr
-SHUT Strahlungshut/Wetterschutz
