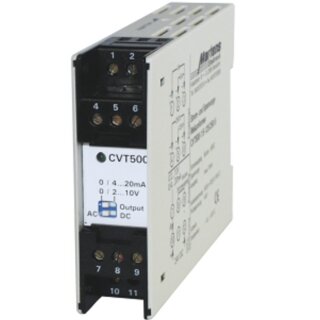

CVT500, Messumformer für Strom und Spannung 24VDC

CVT500, Messumformer für Strom und Spannung

• Messeingang für DC- und sinusförmige AC- Signale
• Arithmetische Mittelwertmessung auf Effektivwert kalibriert
• Frequenzbereich 40...200kHz

Messumformer CVT500 konvertieren Ströme und Spannungen in normierte Einheitssignale. Ströme bis 5AAC/DC und Spannungen bis 400VAC/DC können direkt in den Messumformer eingespeist werden. Für größere Wechselströme ist ein Stromwandler bzw. für größere Wechselspannungen ein Spannungswandler vorzuschalten.
Die Messwandler sind in zwei Versionen für die Hilfsspannung lieferbar.
Bei Ihrer Bestellung wählen Sie bitte die gewünschte Hilfsspannung aus.

Technische Daten:

Hilfsenergie
Hilfsspannung:  230VAC ±10% oder 24VDC ±15%
Frequenz: AC: 47...63Hz
Leistungsaufnahme: <3VA
Arbeitstemperatur: -10...+50°C
CE- Konformität: EN 55022, EN 60555, IEC 61000-4-3/4/5/11/13

Messeingänge
Grundgenauigkeit: <= 0,5% (<= 0,2% bei Einzelabgleich)
Frequenz AC: 40...200Hz (andere Bereiche auf Anfrage)

Standardmessbereiche
Strom: 0...1A und 0...5A sinusförmig oder DC
     Ri: 20mOhm (5A- Eingang) bzw. 100mOhm (1A- Eingang)
     Überlast: 2-fach, 4-fach für max. 5s
Spannung: 0...125V und 0...250VAC oder DC
     Ri: 600kOhm (125V- Eingang) bzw. 1,2MOhm (250V- Eingang)
     Überlast: max. 500VAC/DC

Ausgang
Umschaltung Ausgang
Spannung/Strom: Drahtbrücke zwischen Klemme 8 und Klemme 9
Stromausgang: 0/4...20mA umschaltbar, Bürde <=500 Ohm
Ausgleichszeit (T₉₀): <650ms
Bürdenfehler:  <0,1% (R_L = <200 Ohm), <0,2% (R_L = <500 Ohm)
Spannung: 0/2...10V umschaltbar, Last max. 10mA

Gehäuse:
Ausführung: Polycarbonat, UL 94 V-0, TS35 nach DIN EN 60715:2001-09
Gewicht: ca. 200g
Anschluss: Schraubklemmen, max. 2,5mm²
Schutzart: Gehäuse: IP30, Klemmen: IP20, gemäß BGV A3
