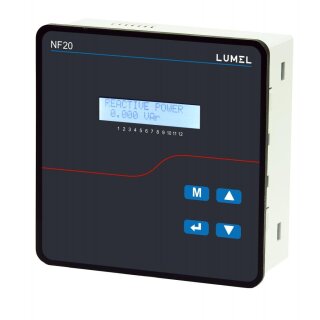

NF20_144, Leistungsfaktor- Regler, 144 x 144mm

Artikelnummer: NF20_144ff

  • Programmierbare Einschaltzeit, Ausschaltzeit und Entladezeit
  • Alarmmeldung und Relais
  • Überwachung der einzelnen Kondensatorleistungswerte
  • Einzelne Kondensatorbänke programmierbar in kVar- Werten
  • Betriebszeit des Kondensators
  • Zählung der Kondensatorschaltungen trägt zur Verlängerung der Lebensdauer der Kondensatorbänke bei
  • LCD- Anzeige mit 2x16 Zeichen zur besseren Lesbarkeit
  • Relais- Abstufungen: 6, 8 oder 12 Schaltausgänge verfügbar
  • Messungen von ca. 73 (MODBUS) elektrischen Parametern (40 auf dem Display angezeigt)
  • Echt- Effektivwertmessunge bis zur 31. Harmonischen
  • Weiter Spannungsmesseingang: 30 bis 550VAC (L-L / L-N) mit einer Genauigkeit von 0,5%
  • Vier- Quadranten- Betrieb
  • RS485 MODBUS- Schnittstelle zur Fernüberwachung der Parameter des Leistungsfaktor- Reglers (optional)
  • Weiter Hilfsspannungsbereich: 110 bis 550VAC/DC
  • 3 Jahre Garantie
  • Kategorie: Prozess- Steuerung, Regler

    Anzahl der Ausgänge

    ab 241,28 €

    inkl. 16% MwSt.

    Vor. Lieferzeit: ca. 1-2 Wochen

    Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


    Beschreibung

    NF20_144, Leistungsfaktor- Regler, 144 x 144mm

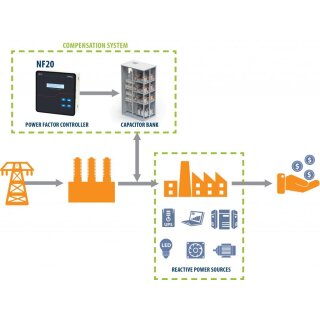

    Der NF20_96 von LUMEL ist ein Leitungsfaktor- Regler zur Blindleistungskompensation. Er steuert das externe Blindleistungselement (Kondensatorbank, gehört nicht zum Lieferumfang), um den Blindleistungsbedarf der Last zu decken. dies reduziert die Belastung der Quelle, zusätzlichen Blindstrom zu liefern. Präzise und schnelle Messungen sind nützliche Werkzeuge für die Systemanalyse. Eine leistungsstarke Schutzfunktion schützt System und Schaltelement bei Systemfehlern.

    Der NF20_96 ist für eine Messspannung von 30 bis 550V (L-N) oder (L-L) und eine Hilfs- Versorgungsspannung von 110 bis 550VAC ausgelegt.
    Er verfügt über eine Benutzeroberfläche mit einer menügesteuerten Anzeige in Klartext für maximale Benutzerfreundlichkeit. Einfache Symbole und alphanumerische Anzeigen kombinieren maximale Benutzerfreundlichkeit mit bequemer Darstellung der Ergebnisse.
    Die Anzeige verschiedener Netzparameter, die Speicherung verschiedener Werte und eine Testlaufoption erleichtern die Analyse von Fehlern und die Überwachung des Systems.

    Haupteigenschaften:
    + Schalttafeleinbau, 96 x 96mm
    + 6/8/12 Schaltausgänge (bitte bei Bestellung auswählen!)
    + Einzelne Kondensatorbänke programmierbar in kVar- Werten
    + Vollständige menügeführte Bedienung und Anzeige
    + Beleuchtetes Graphikdisplay mit 2 x 16 Zeichen
    + Vier- Quadranten- Betrieb
    + Anzeige verschiedener Netzparameter (V, I, F, Q, P, S...)
    + Überwachung der einzelnen Kondensatorleistungswerte
    + Speicherung der maximalen Netzparameter und Schaltbetriebswerte sowie der Einschaltzeiten der einzelnen Kondensatorschütze
    + Manueller/ automatischer Betrieb
    + Programmierung von festen Stufen und die Möglichkeit, einzelne Ausgänge zu überspringen
    + Fehlererkennung für verschiedene Zustände und Ausgabe von Störungsmeldungen
    + Testlauf des NF-20- Systems mit Fehleranalyse
    + Rückruf- Funktion der aufgezeichneten Werte
    + Echt- Effektivwertmessung bis zur 31. Harmonischen
    + Anzeige der einzelnen Spannungs- und Stromoberweillen in % bis zur 31-sten
    + Anzeige der gesamten harmonischen Verzerrung von Spannung und Strom
    + Anzeige und Überwachung der Temperatur
    + Alarmausgang mit potenzialfreien Kontakten


    Technische Daten:
    Eingangsspannung: 30-550VAC
    Versorgungsspannung: 110-550VAC
    Anzahl von Ausgängen:  6, 8 oder 12 (bitte bei Bestellung auswählen!)
    Alarmausgang: 1 x Relais, max. 250VAC/1000W
    Einstellbereich für gewünschten Leistungsfaktor: 0,8 Ld bis 0,8 Lg
    Schaltschwelle: 30 bis 100%
    Frequenzbereich: 40-70Hz
    Betriebstemperatur -10 bis +60°C
    Lagertemperatur: -20 bis +65°C
    Betriebs- Luftfeuchte: 0-90% r.F., nicht kondensierend
    Anzeige: Grafik- LCD, 2 x 16 Zeichen, Aktualisierungsrate: ca. 1s
    Abmessungen: 144 x 144 x 56mm³
    Gewicht: 0,5kg
    Gehäuse- Schutzart: IP54 (Front),  IP20 (Anschlussklemmen)
    Garantie: 3 Jahre


    Optionen auf Anfrage und gegen Aufpreis:
    - mit RS-485 MODBUS (nur für Regler mit 8 Relaisausgängen)
    - mit Echtzeituhr (RTC)
    - mit Adapterplatte
