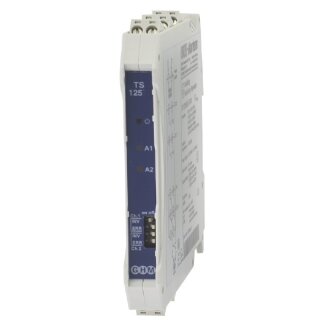

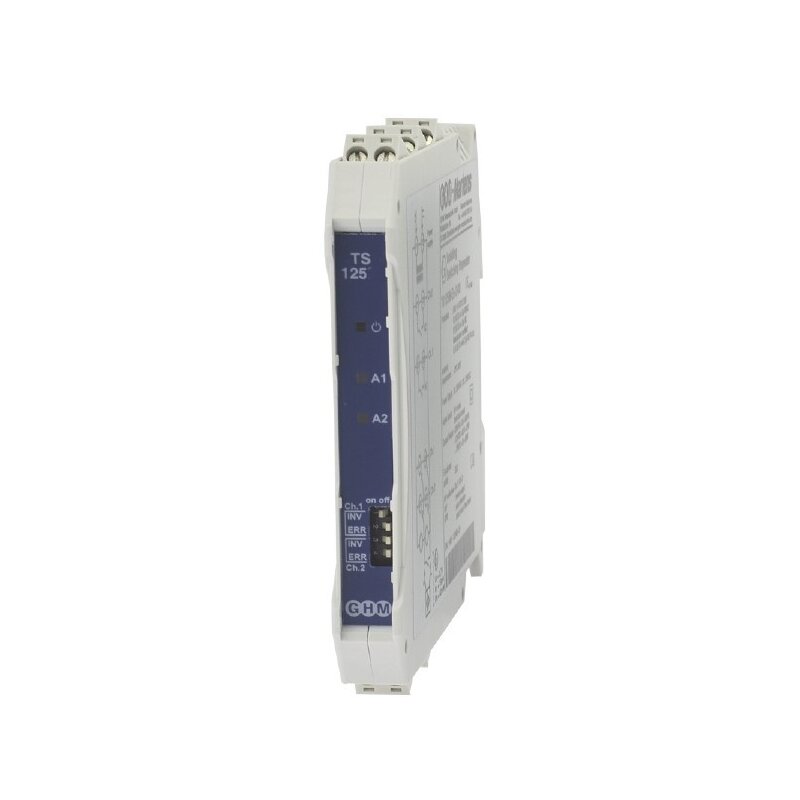

TS125L-Ex-1-00, Trennschaltverstärker mit eigensicheren Eingängen
Beschreibung
TS125L-Ex-1-00, Trennschaltverstärker mit eigensicheren Eingängen
Dieser Trennschaltverstärker dient in Schaltschränken zur Umsetzung und Trennung von digitalen Schaltsignalen, auch aus explosionsgefährdeten Bereichen.
An die eigensicheren Eingänge können passive Geber wie z. B. Schaltkontakte, Namur- Initiatoren oder passive Elektronikausgänge von Fremdgeräten angeschlossen werden.
Der TS125L im 12,5mm breiten Tragschienengehäuse bietet einen Relaisausgang mit Schließerfunktion.
Die steckbaren Klemmleisten ermöglichen eine einfache und zeitsparende Verdrahtung. Weiterhin ist die Konfiguration einfach und schnell mit den frontseitigen DIP- Schaltern möglich.
Technische Daten:
Explosionsschutz
Gas: Ex II (1) G [Ex ia Ga] IIC/IIB
Staub: Ex II (1) D [Ex ia Da] IIIC
Eigensicher + Zone 2: Ex II 3 G nA nC [ic] IIB T4 Gc *)
Schutzart „n“: ExII 3 G nA nC IIB T4 Gc X *)
*) Herstellerzertifikat, bedingt den Einbau in ein geerdetes, leitfähiges Gehäuse (Schutzart mind. IP54)
Netzteil
Hilfsspannung: 24VDC ±15%, max. 1,5W
ATEX-Grenzwerte: Uo= 8,7V; Io= 17mA; Po= 37mW
Li = 20μH; Ci =10nF
IIB/IIIB: Lo 100μH 1mH 100mH
Co 13,9μF 7,3μF 2,9μF
IIC/IIIC: Lo 100μH 1mH 100mH
Co 2,2μF 1,3μF 0,4μF
ATEX-Grenzwerte: Uo= 8,7V; Io= 17mA; Po= 37mW
Li = 20μH; Ci =10nF
IIB/IIIB: Lo 100μH 1mH 100mH
Co 13,9μF 7,3μF 2,9μF
IIC/IIIC: Lo 100μH 1mH 100mH
Co 2,2μF 1,3μF 0,4μF
Um (gem. ATEX): 253VAC / 125VDC
Prüfspannung: 3kVAC zwischen Eingang/Ausgang/Hilfsspannung
Arbeitstemperatur: -10...+60°C
Lagertemperatur: -20...+80°C
Luftfeuchtigkeit: 10...90% (keine Betauung)
Prüfspannung: 3kVAC zwischen Eingang/Ausgang/Hilfsspannung
Arbeitstemperatur: -10...+60°C
Lagertemperatur: -20...+80°C
Luftfeuchtigkeit: 10...90% (keine Betauung)
Messeingänge (gemäß EN60947-5-6 Namur)
Leerlaufspannung: ca. 8V
Kurzschlussstrom: ca. 8mA
Schaltpunkte: inaktiv <= 1,2mA,
aktiv >= 2,1mA, Hyst. < > 0,5mA
Fehlererkennung
-Drahtbruch: <0,2mA
-Kurzschluss: >7mA
-Drahtbruch: <0,2mA
-Kurzschluss: >7mA
Relaisausgänge
Schaltspannung: <250VAC <2A <500VA
<125VDC <0,2A <25W
< 30VDC <2A <60W
Schaltfrequenz: max. 5Hz
Schaltverzögerung: max. 30ms
Schaltspannung: <250VAC <2A <500VA
<125VDC <0,2A <25W
< 30VDC <2A <60W
Schaltfrequenz: max. 5Hz
Schaltverzögerung: max. 30ms
Gehäuse
Abmessungen (BxTxH): 12,5 x 114 x 108mm³
Material: PA6.6, lichtgrau,
Brennbarkeitsklasse V0 (UL94)
Gewicht: 120g
Schutzart: IP20
Klemmen: 0,2...2,5mm², AWG 24...14
abziehbare Klemmen, kodiert
Funktionale Sicherheit:
SIL2 gemäß EN61508
