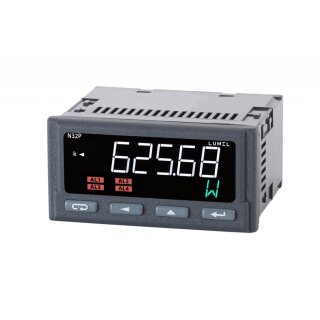

N32P, Programmierbares Einbaumessgerät für 1-Phasen- Netzparameter, 96 x 48mm

Artikelnummer: N32Pff

  • Messung von Wechselspannung, Wechselstrom, Wirk-, Blind- und Scheinleistung, cos Phi, tg Phi, Frequenz, Wirkleistung 15 Minuten, Spannung 10 Minuten
  • Analyse von Strom- und Spannungsoberschwingungen bis zur 51sten (Messungen über RS-485 möglich)

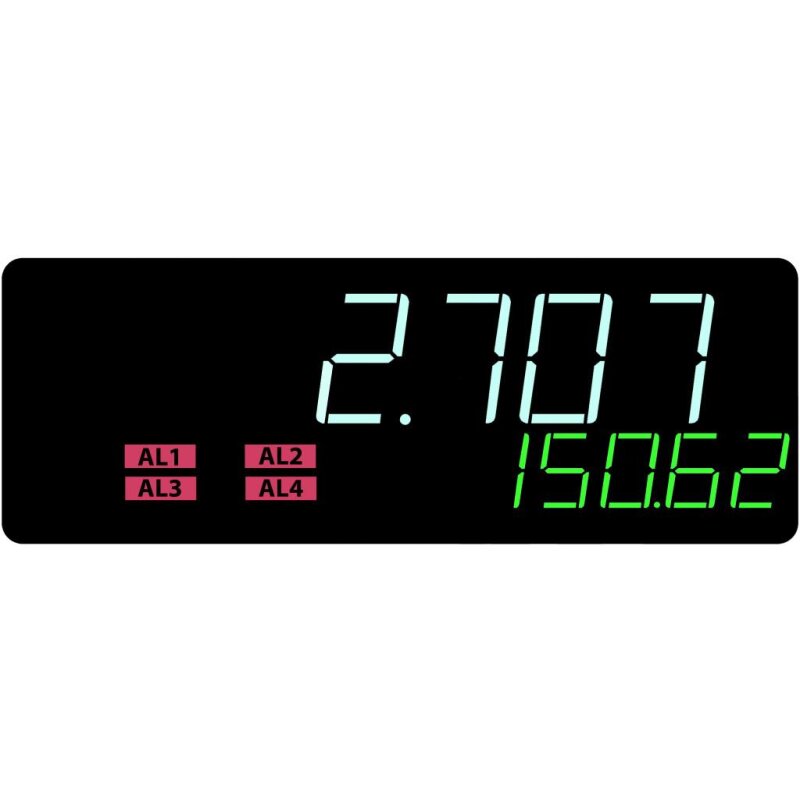

  • zweizeiliges LCD- Display mit hohem Kontrast und eingebauter Hintergrundbeleuchtung

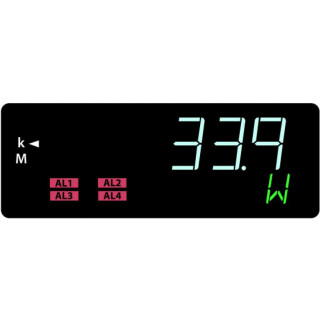

  • Möglichkeit der gleichzeitigen Anzeige von Messwert und Zeit oder zweitem Messwert oder Einheit (automatisch angezeigte Messeinheit)
  • programmierbarer Messbereich (Strom 1A/5A und Spannung 100V/230V/400V)
  • hohe Abtastrate der Messsignale
  • Programmierung der Parameter über die Tastatur oder über die RS-485- Schnittstelle mit der kostenlosen Software eCon
  • vier Alarmausgänge mit Signalisierung auf dem Display, die in 7 verschiedenen Modi arbeiten (Option)
  • Möglichkeit, jeden der Alarme so zu programmieren, dass er auf andere Messungen reagiert
  • Impulsausgang zur Steuerung des Energieverbrauchs
  • Umwandlung eines beliebigen Messwertes in ein Analogsignal 0/4-20mA oder 0-10V (Option)
  • Speicher der Minimal- und Maximalwerte für die Messgröße
  • Einbaumaße: 96 x 48 x 93mm

Kategorie: 96 x 48mm

Spannungsversorgung/zusätzliche Ausgänge

ab 277,38 €

inkl. 19% MwSt.

Vor. Lieferzeit: ca. 1-2 Wochen

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Beschreibung

N32P, Programmierbares Einbaumessgerät für 1-Phasen- Netzparameter, 96 x 48mm

Neue Generation von LUMEL- Einbaumessgeräten mit Universaleingang, moderner und gut lesbarer zweizeiliger Anzeige und einem standardmäßigen RS-485- Ausgang.
Das Messgerät N32P ist für die Messung von Einphasen- Stromnetz- Parametern  vorgesehen.

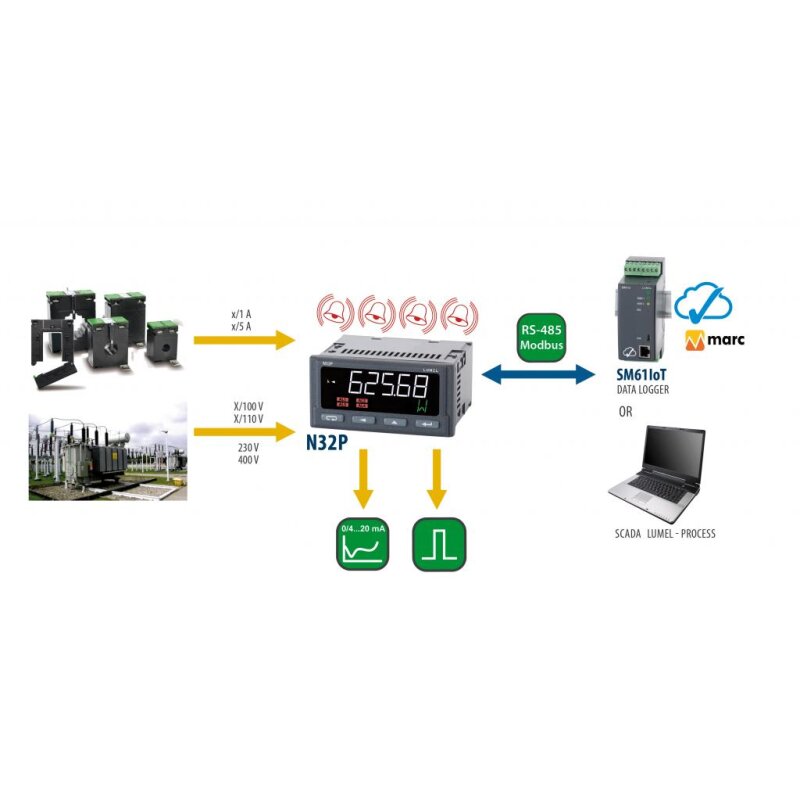

Es hat einen Universaleingang für Strom und Spannung für direkte Messungen oder indirekte über Strom- oder Spannungswandler. Die Primär- und Sekundärseiten der Wandler sind separat konfigurierbar, entsprechend den tatsächlichen Messwerten.
Mit diesem einen Messgerät können bis zu 47 Parameter angezeigt werden. Die Anzeige kann bis zu zwei Messwerte gleichzeitig anzeigen. Alle Messwerte sind über die RS-485- Schnittstelle (Modbus) verfügbar.

Das Messgerät ist in 6 Varianten lieferbar, die sich in Versorgungsspannung und zusätzlichen Ausgängen unterscheiden (bei der Bestellung auswählen!).

Technische Daten:
Eingänge: Spannungen: 100V, 230V, 400V
                 Ströme, 1A, 5A
                 Frequenz: 35-65-100Hz
                 Wirkleistung: -1,2Ur x 1,2Ir ... 1,2UR x 1,2Ir
                 Blindleistung: -1,2Ur x 1,2Ir ... 1,2UR x 1,2Ir
                 Scheinleistung: 0 ... 1,2UR x 1,2IR
                 cos Phi: -1 ... 0 ... 1
                 tan Phi: -999,99 ... -1,2 ... 0 ... 1,2 ... 999,99
                 Klirrfaktor von Spannungen und Strömen: 0-100%
                 Wirkenergie: 0...9.999.999,9kWh
                 Blindenergie: 0 ... 9.999.999,9kVArh
                 Scheinenergie: 0... 9.999.999,9 kVA

Aktuelle Uhrzeit: Echtzeituhr mit Sommer-/Winter- Umschaltung: 0,00 ... 23,59

Ausgänge: 1 x Schließerkontakte 5A/250VAC; 5A/30VDC
                    3 Relais mit Wechsler- Kontakten, 4A/250VAC; 6A/30VDC; 0,15A/250VDC
                    Strom, programmierbar; 0/4-20mA
                    Spannung, programmierbar; 0-10V
                    offener Kollektor, passiv NPN, 30VDC/30mA
Digitale Schnittstelle: RS-458, Modbus RTU
Anzeige: 2-zeilige LCD mit hohem Kontrast und Hintergrundbeleuchtung sowie programmierbaren Maßeinheiten
Gewicht: <0,25kg
Abmessungen: 96 x 48 x 93mm³ (H x B x T)
Gehäuse- Schutzart: IP65 frontseitig
Spannungsversorgung: 85-253VAC (40-400Hz), 90-300VDC (bei Bestellung auswählen!)
                                     20-40VAC /45-65Hz), 20-60VDC (bei Bestellung auswählen!)
Umgebungstemperatur: -25 bis +23 bis +55°C
Lagertemperatur -30 bis +70°C
Umgebungs- Luftfeuchte: 25-95% r.F, nicht kondensierend
