Beschreibung

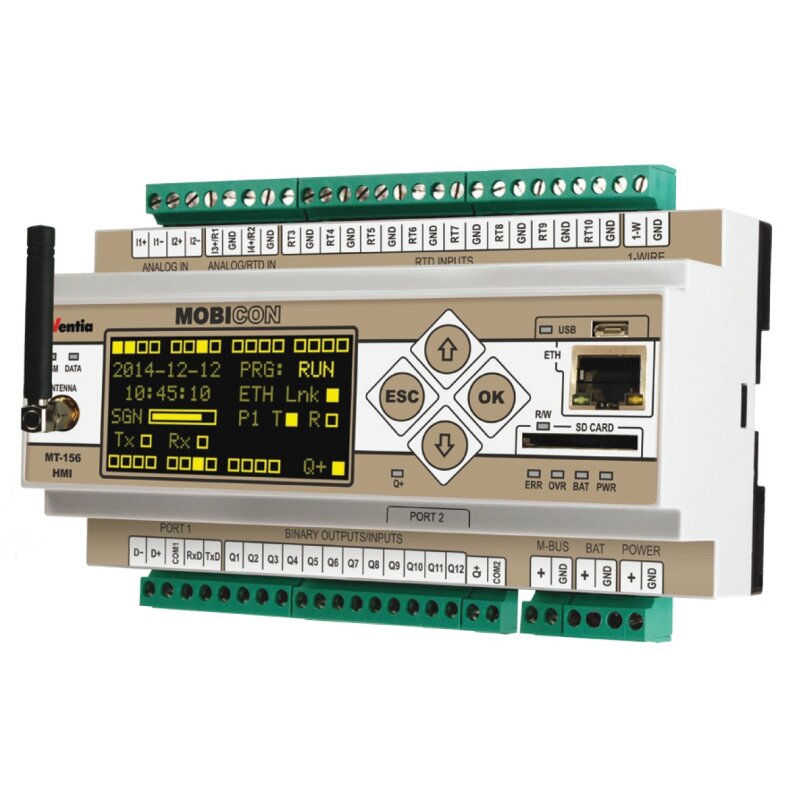

MT-156 HMI, Telemetriemodul zur Temperaturerfassung und Steuerung
- 2G/3G Daten Paketübertragung
- integriertes GSM 2G/3G Modem
- Dual-SIM (passiv - ermöglicht den Zugriff auf zwei unabhängige Mobilfunknetze
- 10 Eingänge für PT1000 (2 davon können als 4-20mA Eingänge konfiguriert werden)
- 2 Analogeingänge 4-20 mA (galvanisch getrennt)
- 12 Digitalausgänge, konfigurierbar als Eingänge mit galvanischer Trennung
- ein 1-wire Eingang
- Ethernet port 10Base-T/100Base-TX
- RS-232/485 serielle Schnittstelle zum Anschluss externer Komponenten (galvanisch getrennt)
- USB- Port für lokale Konfiguration un Programmierung
- M-BUS interface (unterstützt bis zu 16 slaves)
- zusätzliche RS-232 Schnittstelle zum Anschluss von IOT-RG-01 Modulen
- OLED - Display (128x64)
- Diagnose- LEDs
- integrierter Temperatursensor
- Batteriepufferung durch externe (SLA Batterie)
- Echtzeituhr (RTC), externe Synchronisation möglich
- Speicherprogrammierbare Steuerung (SPS)
- Datenlogger mit 1s- Auflösung und SD- Karten- Aufzeichnung
- Standardprotokolle (MODBUS RTU, GAZMODEM, M-BUS, NMEA 0183)
- Fernkonfiguration, -programmierung, -diagnose und Firmwareupdate über 2G/3G Mobilfunk
- 3 Jahre Garantie
MOBICON ist eine Serie moderner Telemetriemodule für besondere Aufgaben und Anwendungen. Das MT-156 HMI ist ein professionelles, industriell designtes und multifunktionales Gerät. Es ist eine speicherprogrammierbare Steuerung (SPS), Datenlogger, Protokollkonverter und drahtlose Kommunikationseinheit für 2G/3G Paketdatenübertragung über das GSM- Netz. Dual-SIM- Technologie sorgt für eine höhere Ebene von GSM- Netzwerk- Verfügbarkeit und einen redundanten Kanal für die Datenübertragung. Der Ethernet Anschluss ermöglicht die flexible Einbindung vorhandene Netzwerke oder die Anbindung anderer Komponenten. Ein integriertes Display ermöglicht die Diagnose und Darstellung von Werten und Zuständen ohne die Verwendung externer Komponenten. Das kompakte Modul in industrieller Ausführung besitzt ein integriertes GSM/GPRS- Modem. Mittels einer einfach zu bedienenden Software lässt es sich auch aus der Ferne parametrieren. Es is daher ideal einsetzbar in der Überwachung und zur Alarmierung bei Grenzwertüberschreitungen.
Funktionsweise:
+ Kommunikationswege:
» GPRS/EDGE/3G - Paket- Übertragung
» SMS
+ Zugriff über Standard- Industrieprotokolle MODBUS RTU und MODBUS TCP
+ Intelligentes Rrouting und Multimaster support im Modbus- Modus
+ Datenpaket- Sendung im transparenten Modus
+ SPS- Funktionalität mittels I/O´s, Timern, Zählern, Flags und Registerinhalte zur eventgesteuerten Datenerfassung/-übertragung, SMS- Versand und Schalten von Ausgängen.
+ Eventgesteuerte Datenübertragung durch Zustandsänderung der digitalen Eingänge, Programmdefinitionen, Schwellwerten und definierten Zuständen
+ SMS Benachrichtigung bei Alarmzuständen oder zeitgesteuert
+ SMS mit dynamischen Inhalten
+ konfigurierbare Alarmschwellen, Hysterese, Totband und Auswertung der analogen Eingänge
+ Datenlogging auf SD Karte mit 1-sekündlicher Auflösung
+ Datenaufzeichnung und - übertragung externer Komponenten über RS232/485 oder Ethernet Port
+ Auswertung von Ereignissen, die von angeschlossenen Geräten geliefert werden werden
+ Fernkonfiguration und -programmierung über GPRS\EDGE\3G und Ethernet port
+ Konfigurierbarer Zugriffschutz über IP- und Rufnummernliste, optionale Passwortvergabe
+ DIN Schienenmontage
+ Spannungsversorgung 12/24 VDC (24 VDC bei Verwendung eines Notstromakkus)
+ Eingebautes Lademanagement für SLA Akkus
+ Integrierte Autodiagnose
+ Steckbare Anschlußklemmen
+ Automatische Konfiguration über den integrierten 1-Wire- Anschluss
Technische Daten:
Allgemein

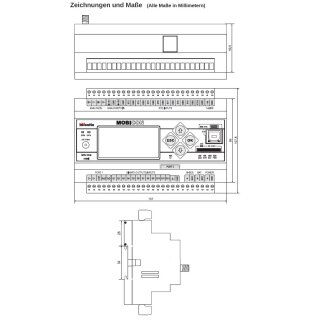

Abmessungen: (L x B x H) 157x86x58mm³
Gewicht: 450g
Montage: DIN- Schiene 35mm
Arbeitstemperatur: -20 bis +65°C
Relative Luftfeuchtigkeit: bis zu 95%, nicht kondensierend
Schutzart: IP40
GSM/GPRS- Modem
Modem: Cinterion EHS6
Vier Band- GSM- Frequenz (MHz): 850, 900, 1800, 1900
Fünf Band- UMTS- Frequenz (MHz): 800, 850, 900, 1900, 2100
Antenne: 50 Ohm
Eingänge Q1-Q12
max. Eingangsspannung: 36V
Eingangswiderstand: 5,4 kOhm typ.
Spannung "EIN" (1): > 9V
Spannung "AUS" (0): < 3V
Ausgänge Q1-Q12
max. Ausgangsstrom: 100mA
Spannungsabfall bei 100 mA: < 0,5V
Strom bei "AUS": < 10µA
Stromversorgung
DC (nom. 12/24V): 10,8 - 36V
Stromaufnahme bei 24VDC:
in Ruhe: 0,06A
aktiv: 0,25A
max.: 1,00A
Analogeingänge 4-20mA/Pt1000 (2)
Messbereich: 4-20mA/-50 bis +150°C
Impedanz: 47 Ohm
A/D Wandlerauflösung: 20 Bits
Genauigkeit bei 25°C: 0,2% /±0,5°C
Analogeingänge 4-20mA (2)
Eingangsbereich: 4 - 20mA
max. Eingangsstrom: 50mA
dynamische Eingangsimpedanz: 55 Ohm typ.
Spannungsabfall bei 20mA: < 5V
A/D Wandlerauflösung: 14 Bits
Genauigkeit bei 25°C: 0,2%
Analogeingänge Pt1000 (10)
Messbereich: -50 bis +150°C
Anschlussart: 2-Draht
A/D Wandlerauflösung: 20 Bits
Genauigkeit bei 25°C: ±0,5°C
