Beschreibung

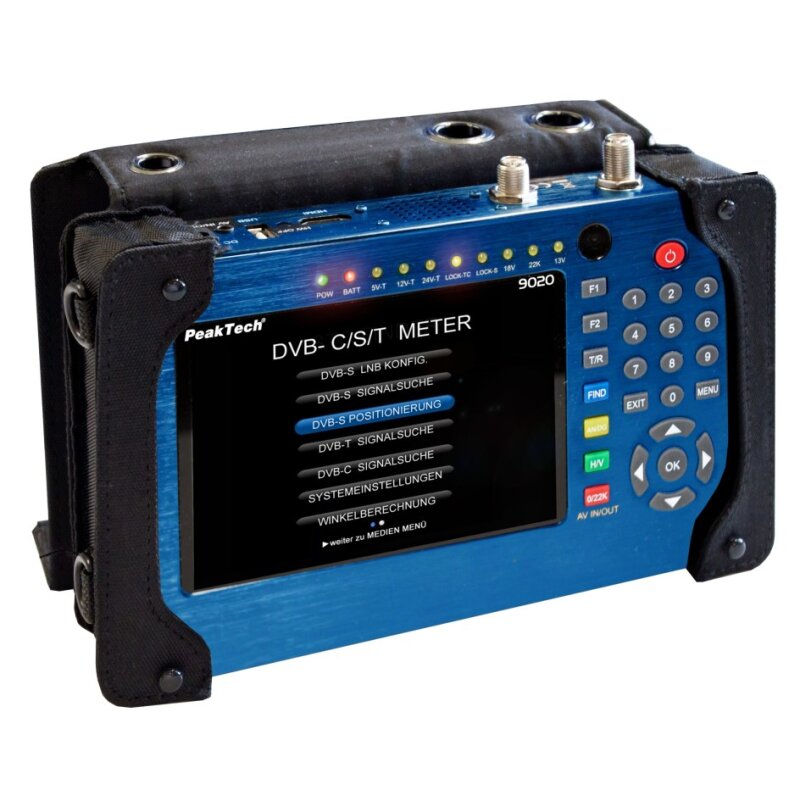

PeakTech 9020 A, DVB-C/S/T Meter
Dieses leistungsstarke DVB-Messgerät zur Signalsuche in Kabelfernseh-, Satelliten- oder terrestrischen Antennenanlagen bietet umfangreiche Funktionen für den täglichen Einsatz bei der Installation oder Überprüfung von TV-Systemen.
Durch die Kombination von allen drei DVB Übertragungsformaten (DVB-C, DVB-S / S2 und DVB-T / T2) kann der Anwender alle derzeit verfügbaren Fernsehanlagen überprüfen.
Mit der grafischen Benutzeroberfläche mit Menüsteuerung lassen sich alle benötigten Funktionen, wie die Satellitensuche mit dazugehörigen LNB Einstellungen, Winkelberechnung der Satellitenanlage, Programmsuche im Kabelnetzwerk, Programmsuche über digitale Hausantenne, sowie der für jede Messfunktion verfügbare Spektrumanalysator und die Medienaufnahme sowie Medienplayerfunktion einfach aktivieren und bedienen.
Die integrierten Schnittstellen sorgen für eine Verbindung mit dem TV-Gerät über HDMI und somit auch als kompletten Ersatz für einen defekten Receiver. So lässt sich eine Fehlerquelle schnell identifizieren und beheben.
Der AV/IN und AV/OUT Eingang, welcher zur Überprüfung von externen Videoquellen oder zur Darstellung des Bildschirminhaltes auf externen Monitoren und Ausgabegeräten dient, komplettiert den großen Funktionsumfang dieses Gerätes, genauso wie die Screenshot und Videoaufnahmefunktion des Fernsehprogramm auf einen angeschlossenen USB-Speicher.
Die Spannungsversorgung erfolgt durch den integrierten Lithium-Ionen Akku, den beiliegenden Netzadapter oder bequem im Auto per 12V Ladeadapter für den Zigarettenanzünder.
Durch diese vielen wichtigen Features wird dieses Gerät zum idealen Begleiter jedes Elektroinstallateurs oder Fernsehtechnikers im Außendienst.
- 12.5 cm (5") TFT-Farbdisplay mit 320 x240 Bildpunkten
- DVB-C, DVB-S & S2, DVB-T & T2 Programmsuche
- Live-TV Anzeige mit Audioausgabe
- Spektrumanalysator für alle DVB-Funktionen
- Integrierte TV-Aufnahmefunktion im Receiverformat
- Mediaplayer zur Wiedergabe von Fotos und Videos
- 16QAM bis 256QAM und QPSK / 8PSK Demodulator
- Schneller 450 MHz Prozessor und 256MByte SDRAM
- HDMI & AV-IN/OUT, sowie USB Anschlüsse
- Videodecoder mit 576i bis 1080p Skalierung
- Robustes Metallgehäuse und Holster mit Tragegurt
- Herausnehmbarer Lithium-Ionen Akku mit 2500mAh
- Sicherheit: EN 60950-1
- Zubehör: Metallkoffer, AC-Adapter, Li-Ion Akku, 12 Kfz Adapter, Fernbedienung, Videokabel, Holster, Tragegurt, Bedienungsanleitung
Technische Daten:
|
Satellit: |
|
|---|---|
| Standard: | DVB-S / DVB-S2 |
| Frequenzbereich: | 950 - 2150 MHz |
| LNB-Control: | 13/18 V, max. 400 mA; 22 kHz |
| Pegelbereich: | -65 dBm ~ -25 dBm |
| DiSEqC: | Version 1.0 / 1.1 |
| Demodulation (DVB-S): | QPSK |
| Demodulation (DVB-S2): | QPSK, 8PSK |
| Symbolrate: |
2 Mbps ~ 45 Mbps |
|
Terrestisch: |
|
| Standard: | DVB-T / T2 |
| Frequenzbereich: | 110 MHz - 862 MHz |
| Pegelbereich: | -93 dBM ~ -35 dBM |
| Antennenversorgung: | 5 V, max. 50 mA |
| Demodulation (DVB-T): | QPSK, 16QAM, 64QAM |
| Demodulation (DVB-T2): |
QPSK, 16QAM, 64QAM, 256QAM |
|
Kabel: |
|
| Standard: | DVB-C |
| Frequenzbereich: | 110 MHz - 862 MHz |
| Pegelbereich: | -93 dBM ~ -35 dBM |
| Demodulation (DVB-C): | 16QAM, 32QAM, 64QAM, 128 QAM, 256 QAM |
| Symbolrate: |
0,2 Mbps ~ 7.2 Mbps |
|
System: |
|
| Prozessor | 450 MHz |
| SD-RAM | 256 MByte |
| Flash: |
2 MByte NOR + 128 MByte NAND |
|
Video Decoder: |
|
| MPEG 2: | MPEG-2MP@ML, MPEG-2MP@GHL |
| MPEG 4: | MPEG-4 AVC/H264 HP@L4 |
| Auflösung: |
HDMI1080P, 1080i.720P, 576P, 576I |
| Audio Decoder: | |
| Codec |
MPEG 1.2. MP 3.DD/DD+, AAC/AAC+WMA9/WMA9pro |
|
Allgemein: |
|
| Schnittstelle: | 1 x USB 2.0, 1 x HDMI, 1 x AV-IN/OUT |
| Netzadapter: | 100 ~ 240 V AC; 50/60 Hz Input; 14 V/3 A DC Output |
| KFZ-Adapter: | 12 V DC Zigarettenanzünderbuchse |
| Akku: | 11,1 V; 2500 mAh |
| Abmessungen (BxHxT): | 200 x 130 x 50 mm³ |
| Gewicht: | 780 g |
