PeakTech 4145, 3- Phasen- Netzanalysator

PeakTech

PeakTech 4145, 3- Phasen- Netzanalysator

Artikelnummer: P4145

Kategorie: Elektro-Messgeräte

14 cm (5,6“) TFT-Farbdisplay mit 320 x240 Bildpunkten

1-Phasen (2-Draht) und 3-Phasen (3- und 4-Draht)

Messung Messungen von Spannungen, Strömen, Oberschwingungen, Leistungen, Anlaufströmen u. v. a.

Grafische Darstellung der Wellenformen und Vektorgrafik

Interner Datenlogger zur Aufnahme von Ereignissen über einen Zeitraum von 2 Stunden bis zu 7 Tagen.

Aufnahmeraten von 1 Sekunde bis zu 60 Minuten

3.092,81 €

inkl. 19% MwSt. , zzgl.

Lieferzeit: 6 - 8 Werktage
(DE - Ausland abweichend)

Stk

Lieferzeit: 6 - 8 Werktage
(DE - Ausland abweichend)

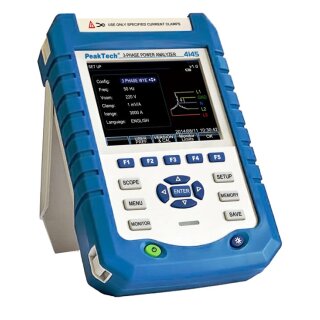

PeakTech 4145, 3- Phasen- Netzanalysator

Netzanalysatoren dienen zur genauen Auswertung von Stromkreisen, Energieverbrauchern und Netzbelastungen.

Dieser professionelle 3-Phasen-. Netzanalysator auf höchstem technischem Standard bietet alle wichtigen Funktionen zur Netzsanalyse in elektrischen 1-Phasen und 3-Phasen Systemen. Die detaillierte Darstellung von den verschiedenen Strömen, Spannungen und Frequenzen, Oberschwingungen, Schein-, Blind-, und Wirkleistungen, sowie die verfügbaren Menüpunkte wie z.B. Wellenformanzeige, Balkendiagramm, Trend-Anzeige, Ereignisliste und Vektorgrafik, ermöglichen umfangreiche Analysefunktionen für Ingenieure und Techniker im Industrie- und Service-Bereich. Durch die handliche Bauform und das komplette Messzubehör, kann dieses Gerät auch ideal im Außendiensteinsatz genutzt werden.

14 cm (5,6") TFT-Farbdisplay mit 320 x240 Bildpunkten
1-Phasen (2-Draht) und 3-Phasen (3- und 4-Draht) Messung
Messungen von Spannungen, Strömen, Oberschwingungen, Leistungen, Anlaufströmen u. v. a.

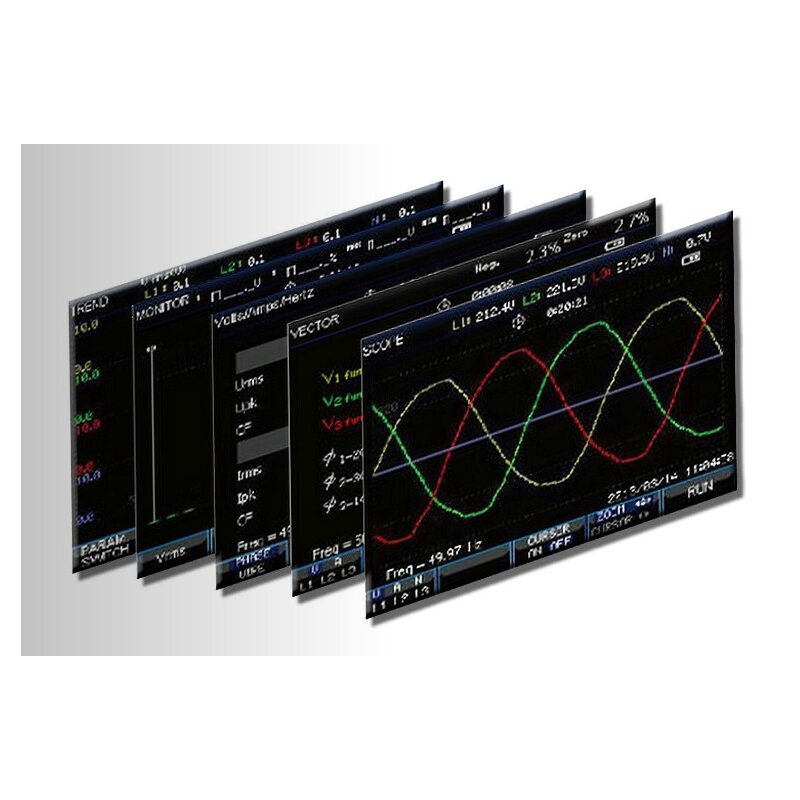

Grafische Darstellung der Wellenformen und Vektorgrafik
Interner Datenlogger zur Aufnahme von Ereignissen über einen Zeitraum von 2 Stunden bis zu 7 Tagen.
Aufnahmeraten von 1 Sekunde bis zu 60 Minuten
LAN-Anschluss zur Fernsteuerung über Netzwerk.
USB-Host zur Datenübertragung auf USB Speichermedien
8-Gigabyte Speicherkarte zur internen Datenaufnahme
Screenshot-Funktion für USB-Speichermedien
Sicherheit: EN 61010-1, CAT III 1000 V / CAT IV 600 V

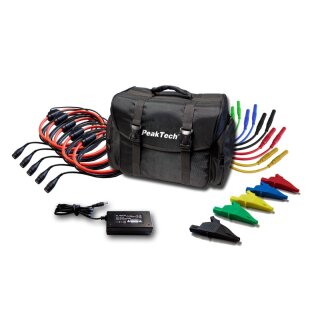

Zubehör: 5 x Prüfleitungen (3m), 4 x flexibler Stromsensor bis 3000 A, 5 x Krokodilklemmen,DC-Netzteil, Software-CD, Bedienungsanleitung

Technische Daten:

Spannungsmessungen:
Effektiv (DC+AC):	1 ... 1000 Veff; 0,1 V; +/-5% rdg.
V Spitze:	1 ... 1400 Vss; 0,1 V; +/-5% rdg.
V Transient:	10 ... 1000 Veff; +/-6000 Vpk; 50 µs; 20 kSa/s
Strommessungen:
A Effektiv:	1 ... 300 A (0,1 A); 1 ... 3000 A (1 A); +/-1% + 5 Digits
A Spitze:	1 ... 4000 A; 1 A; +/-1% + 5 Digits
Anlaufstrom	0 ... 3000 Aeff; 0,1 A; +/-1% + 5 Digits
Anlaufzeit	6 s ... 32 min; 10 ms; +/-20 ms
Frequenzmessungen:
Freq. (Netzfrequenz):	42,5 ... 57,5 Hz (50 Hz)/51 ... 69 Hz (60 Hz); 0.01 Hz; +/-0,01% rdg.
Oberschwingungen:	0 ... 3500 Hz; 1 Hz; +/-1 Hz
Phasenverschiebung:
V/A Verschiebungswinkel:	0 ... 360°; 1°; +/-2 Digits
Leistungsanalyse:
Wirk-/Blind-/Scheinleistung:	1,0 kW ... 20,00 MW; 0,1 kW; +/- 1,5% + 10 Digits
Arbeitsleistung:	0,00 kWh ... 200 GWh; 10 Wh; +/-1,5% + 10 Digits
Leistungsfaktor:	0,00 ... 1; 0,01; +/-5% rdg.
Allgemein :
Schnittstelle:	USB-Host, LAN
Betriebsspannung AC-Adapter:	Eingang: 90 ... 264 V; 50/60 Hz Ausgang: 9 V/2,2 A
Akku:	7.4 V; 4.4 Ah; >7 h Arbeitszeit
Abmessungen (BxHxT):	175 x 260 x 65 mm³
Gewicht:	1,6 kg
