Beschreibung

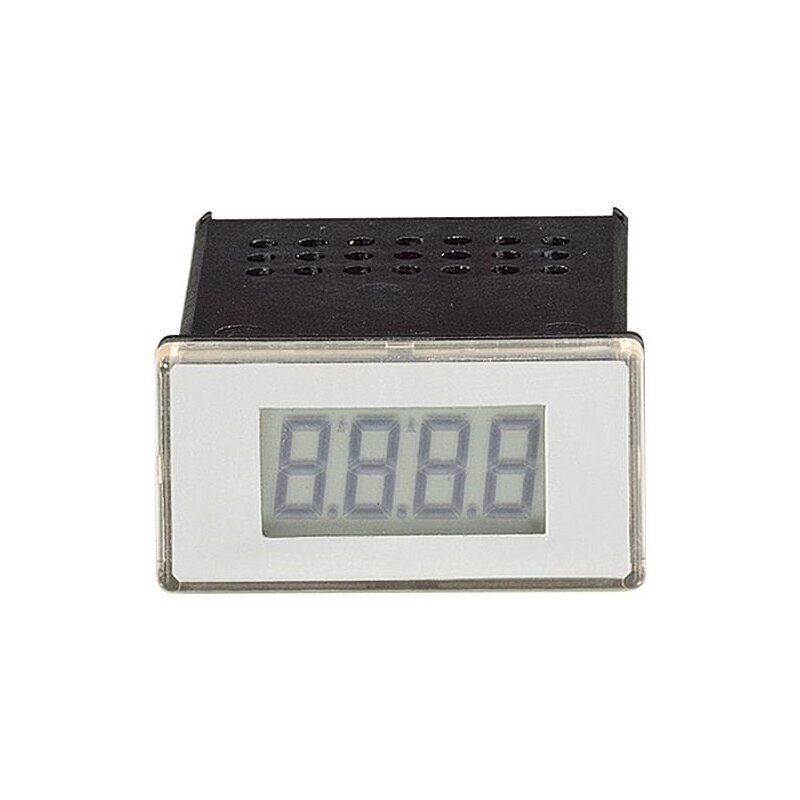

GIA 0420 N, frei skalierbare LCD- Anzeige für 4-20mA- Signale, selbstversorgend
- Vor- Ort-Skalierung ohne zusätzliche Hilfsmittel innerhalb von Sekunden.
- Einfachste Einheitenbeschriftung durch selbst beschriftbare Einlegefolie.
- Höchste Betriebssicherheit durch integrierte Eigendiagnose und Watch-Dog-Funktion.
- Großer Anzeigebereich von -1999 bis 9999 Digit.
- Hohe Genauigkeit und minimale Temperaturdrift durch integrierte Selbstkalibrierung.
- Große, 10 mm hohe LCD-Anzeige
- Minimale Außenmaße
- Überwachung auf Sensorbruch, Sensorkurzschluss, Bereichsüber- und Bereichsunterschreitung.
- Zuschaltbare Softwarefilter garantieren eine ruhige Anzeige auch bei gestörtem Gebersignal.
Technische Daten:
Eingangssignal: 4 ... 20 mA, 2- Leiter
Spannungslast: ca. 3,5 Volt
max. zulässiger Eingang: 25mA
Versorgungsstrom: aus Stromschleife
Anzeige: 10 mm hohe LCD-Anzeige
Anzeigebereich: -1999 bis +9999
Dezimalpunkt: beliebig setzbar
Skalierung: frei skalierbar über 3 Tasten auf der Rückseite
Genauigkeit: < 0,2% FS ±1 Digit (bei Nenntemperatur = 25°C)
Temperaturdrift: < 100 ppm
Messrate: ca. 3 Messungen/s.
Filter: einstellbar von 0,1 bis 2,0, off
Speicher: Min- / Max- Wertspeicher über Taster abrufbar
Schaltausgang: galv. getrennter open-collector- Schaltausgang
Schaltleistung: 25VDC/50mA
Arbeitstemperatur: -200 bis +50 °C
Lagertemperatur: -20 bis +70 °C
Elektroanschluss: 2 x 2-polige Schraub-/Steckklemme, max. Klemmbereich bis 1.5 mm²
Gehäuse: glasfaserverstärktes Noryl
Frontscheibe: Polycarbonat
Abmessungen: 24 x 48 mm (H x B, Frontrahmenmaß)
Schalttafelausschnitt: 21.7+0.5 x 45+0.5 mm (H x B)
Einbautiefe: ca. 65 mm inkl. Klemme
Schutzart: IP20, bei frontbündigem Einbau: IP54
