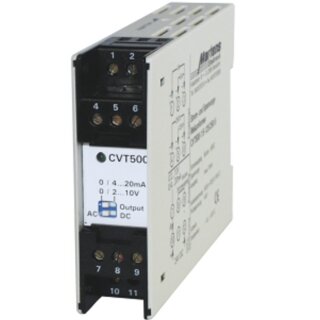

CVT500, Messumformer für Strom und Spannung 230VAC

Artikelnummer: CVT500-1/5-125/250-0

  • Messeingang für DC- und sinusförmige AC- Signale
  • Arithmetische Mittelwertmessung auf Effektivwert kalibriert
  • Frequenzbereich 40...200kHz
  • Kategorie: Messumformer

    Hilfsspannung

    163,03 €

    inkl. 19% MwSt.

    Vor. Lieferzeit: ca. 1-2 Wochen

    : 5 Werktage

    St.


    Beschreibung

    CVT500, Messumformer für Strom und Spannung

    • Messeingang für DC- und sinusförmige AC- Signale
    • Arithmetische Mittelwertmessung auf Effektivwert kalibriert
    • Frequenzbereich 40...200kHz
    Messumformer CVT500 konvertieren Ströme und Spannungen in normierte Einheitssignale. Ströme bis 5AAC/DC und Spannungen bis 400VAC/DC können direkt in den Messumformer eingespeist werden. Für größere Wechselströme ist ein Stromwandler bzw. für größere Wechselspannungen ein Spannungswandler vorzuschalten.
    Die Messwandler sind in zwei Versionen für die Hilfsspannung lieferbar.
    Bei Ihrer Bestellung wählen Sie bitte die gewünschte Hilfsspannung aus.

    Technische Daten:

    Hilfsenergie

    Hilfsspannung:  230VAC ±10% oder 24VDC ±15%
    Frequenz: AC: 47...63Hz
    Leistungsaufnahme: <3VA
    Arbeitstemperatur: -10...+50°C
    CE- Konformität: EN 55022, EN 60555, IEC 61000-4-3/4/5/11/13

    Messeingänge
    Grundgenauigkeit: <= 0,5% (<= 0,2% bei Einzelabgleich)
    Frequenz AC: 40...200Hz (andere Bereiche auf Anfrage)

    Standardmessbereiche
    Strom: 0...1A und 0...5A sinusförmig oder DC
         Ri: 20mOhm (5A- Eingang) bzw. 100mOhm (1A- Eingang)
         Überlast: 2-fach, 4-fach für max. 5s
    Spannung: 0...125V und 0...250VAC oder DC
         Ri: 600kOhm (125V- Eingang) bzw. 1,2MOhm (250V- Eingang)
         Überlast: max. 500VAC/DC

    Ausgang
    Umschaltung Ausgang
    Spannung/Strom: Drahtbrücke zwischen Klemme 8 und Klemme 9
    Stromausgang: 0/4...20mA umschaltbar, Bürde <=500 Ohm
    Ausgleichszeit (T90): <650ms
    Bürdenfehler:  <0,1% (RL = <200 Ohm), <0,2% (RL = <500 Ohm)
    Spannung: 0/2...10V umschaltbar, Last max. 10mA

    Gehäuse:
    Ausführung: Polycarbonat, UL 94 V-0, TS35 nach DIN EN 60715:2001-09
    Gewicht: ca. 200g
    Anschluss: Schraubklemmen, max. 2,5mm²
    Schutzart: Gehäuse: IP30, Klemmen: IP20, gemäß BGV A3
