V4A03, HF- Abschirmgewebe, V4A Edelstahl, Maschenweite: 0,3mm, 55dB, Breite: 0,90m

Artikelnummer: V4A03

Kategorie: Industrieelektronik

Schirmdämpfung: 55dB bei 1GHz; zweilagig: 75dB
extrem feinmaschiges, korrosionsbeständiges Edelstahlgewebe
Bahnbreite: 90cm
Maschenweite: 0,3mm
Farbe: Silber

13,90 €

15,44 € pro 1 m²

inkl. 19% MwSt. , zzgl.

Lieferzeit: 11 - 13 Werktage
(DE - Ausland abweichend)

lfm

Bei diesem Artikel ist die Stückzahl teilbar (z. B. 0,5).

Lieferzeit: 11 - 13 Werktage
(DE - Ausland abweichend)

V4A03, HF- Abschirmgewebe, V4A Edelstahl, Maschenweite: 0,3mm, 55dB, Breite: 0,90m

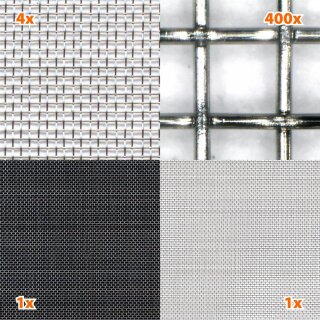

V4A03 (früher HEG03) ist ein extrem feinmaschiges, halbtransparentes, korrosionsbeständiges Edelstahlgewebe zur Abschirmung hochfrequenter elektromagnetischer Strahlung (HF) und niederfrequenter elektrischer Wechselfelder (NF).

Typische Anwendung aufgrund der dünnen Drähte besonders als Fliegengitter. Im Vergleich zu V4A10 fällt die Schirmdämpfung bei höheren Frequenzen aufgrund der geringen Maschenweite weniger stark ab! Anwendung auch im Dachbereich, im Trockenbau, zur losen Verlegung, usw.

V4A (AISI 316) ist gegen Wasser, Wasserdampf, Luftfeuchtigkeit, schwache Säuren und in Küstennähe bei salzigem Seewasser sehr gut beständig!

Technische Daten:

Breite: 90cm
Länge: 25m- Rolle / Meterware
Schirmdämpfung: 55dB bei 1GHz; zweilagig: 75dB
Maschenweite: 0,3mm
Drahtdurchmesser: 0,08mm
Materialstärke: 0,16mm
Offene Fläche: 54%
Flächengewicht: 200 g/m²
Farbe: Silber
Nicht brennbarer Baustoff, A1 nach DIN 4102:1994
Oberflächenleitfähigkeit: 0,03 Ohm (Quadratwiderstand)

Bestellmenge:
In Schritten von 1,0 Laufmeter. Wird kundenspezifisch abgeschnitten, Rücknahme oder Widerruf sind nicht möglich.

Schirmdämpfung:
Alle Schirmdämpfungswerte gelten bei 1 GHz. Messung nach ASTM D4935-10 / IEEE Std 299-2006 / IEEEE Std 1128-1998 / ASTM A698/A698M-07.

Erdung:
Kann zur Abschirmung von niederfrequenten elektrischen Wechselfeldern (NF) aufgrund der hoch leitfähigen Oberfläche einfach kontaktiert und somit geerdet werden! Passende Komponenten finden unter der Rubrik Erdungs- Zubehör. Eine Empfehlung hier ist schwierig, weil abhängig von der Anwendung.

Anwendung:
Boden, Decke, Wand Innenbereich, Wand Außenbereich.

Feldart:
NF (niederfrequente elektrische Wechselfelder), HF (hochfrequente elektromagnetische Felder)

Verarbeitung:
Verarbeitung identisch mit der eines normales Fliegengewebes in handelsüblichen Spannrahmen. Bei Verarbeitung unter Putz sollte V4A03 mit feinster organischer Spachtelmasse (ohne Füllstoffe) verklebt werden. Bei Verarbeitung unter Fußbodenbelägen (Laminat, Parkett, PVC-Belägen, usw.) wird V4A03 zusammen mit dem Kleber verklebt. Bei Verarbeitung im Trockenbau und im Dachbereich die Bahnen nach Bedarf verschrauben oder vertackern. Immer gilt: Die Bahnen werden 5 cm überlappend verlegt. Zur Erdung wird das Edelstahl- Lochband ELB quer über allen Bahnen fest mit dem Untergrund / den Bahnen verschraubt.
