Beschreibung

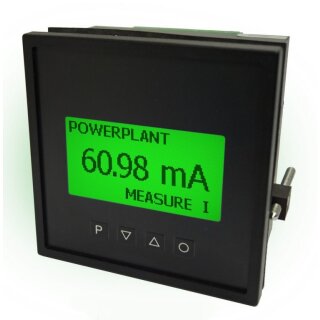

Universalmessgerät ML2-2 mit LCD/TFT- Digitalanzeige, 96 x 96mm
Das Anzeigegerät ML2-2 ist für die Erfassung eines Sensorsignals und dessen Darstellung auf einer vollgrafischen LCD-Anzeige mit farbiger Hinterleuchtung gedacht.Über 4 Taster oder optional mittels PC-Software lässt sich die Anzeige für verschiedene Aufgaben konfigurieren.
Das Sensorsignal kann ein Signal aus Spannung 0-10 VDC oder Strom 0/4-20 mA, ein Widerstandsthermometer, ein Thermoelement oder ein Impulssignal sein.
Optional lassen sich die Zustände des Sensorsignals über 2 Wechslerkontakte, einen Analogausgang 0/4-20 mA, 0-10 VDC oder eine RS232/RS485 Schnittstelle auswerten.
Über einen Digitaleingang können Aktionen wie z.B. TARA oder Hold etc. ausgeführt werden, ein Summeralarm ist für die akustische Meldung eines Fehlerzustandes vorgesehen.
Die Anzeige ist für Spannungsversorgungen von 100-240 VAC/DC oder 10-40 VDC/18-30 AC und in der Gehäusegröße 96 x 96mm erhältlich.
Technische Daten:
Größe: 96 x 96mm
Anzeige: LCD-Anzeige, 4-stellig, Multicolour-Hinterleuchtung, Messstellen- & Signalbezeichung bis max. 15 Zeichen
Hintergrundfarbe wählbar: Rot, Grün, Blau, Weiß, Gelb, Petrol
Anzeigebereich: -1999 bis 9999
Bedienung: frontseitige Tastatur
Schutzart: IP65
Eingänge: Spannung 0-10VDC
Strom 0/4-20mA
Shunt
Pt100 2-/3-Leiter
Pt1000 2-Leiter
Thermoelement Typ L, J, K, B, S, N, E, R, T
Impulseingang
Frequenz
Zähler
Drehzahl
Spannungsversorgung: 100-240 VAC 50/60 Hz / DC ±10% oder
10-40 VDC / 18-30 VAC 50/60Hz
(bei Bestellung bitte auswählen)
Software-Eigenschaften: vollgrafische LCD-Anzeige mit 128x64 Pixel
mehrfarbige Hintergrundbeleuchtung (7 Farben zur Auswahl)
3-stellige parametrierbare Dimensionszeichen
manuelle Parametrierung der Messstelle über Anzeigenmenü (Hilfstexte in Laufschrift)
oder optional über Schnittstelle RS485 mit Modbus Protokoll
Min/Max-Speicher, Tara-Funktion, 9-Punkte-Linearisierung
Farbwechsel bei Grenzwertüberschreitung/Grenzwertunterschreitung
Summeralarm zur akustischen Meldung mit zuschaltbarer Quittierfunktion
Programmiersperre über Code
steckbare Schraubklemme
optional: Geberversorgung 24 VDC
optional: Digitaleingang max. 30 VDC galvanisch getrennt
optional: Analogausgang 0/4-20 mA, 0-10 VDC umschaltbar
optional: 2 Wechslerrelais
optional: RS232/RS485 Schnittstelle (ModBus Protokoll), galv. getrennt
