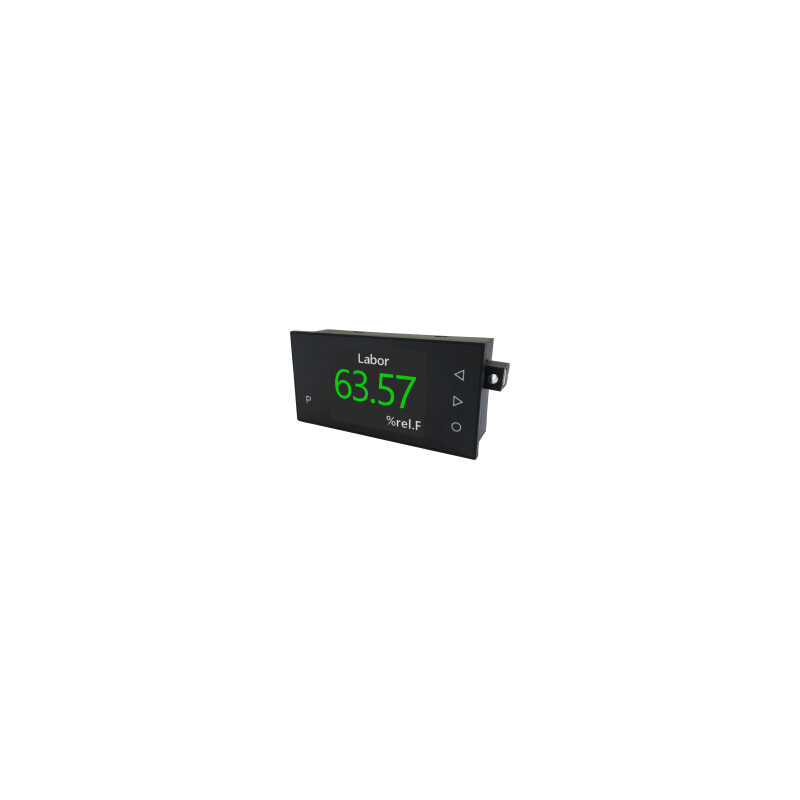

TFT1-11, TFT- Anzeige für Schalttafeleinbau, Universalmesseingang, 96x48mm
Mit der Digitalanzeige TFT1-11 können die verschiedensten Sensoren betrieben und die entsprechenden physikalischen Werte dargestellt werden. Sollen Temperaturen über Pt1000, Pt100 oder Thermoelement gemessen werden, wird die Temperatur in der wählbaren Darstellung °C oder °F angezeigt. Bei Messeingängen wie z.B. Strom/Spannung, Frequenz oder Zähler kann die Skalierung und Darstellung frei im Anzeigebereich von -1999…999 gewählt werden.
Das Gerät verfügt über 2 Schaltpunkte, die verschiedene Betriebsarten unterstützen.
Technische Daten
| Größe: |
96 x 48mm |
Anzeige:
|
TFT Anzeige
4-stellig
Ziffernhöhe 15mm
Multicolour- Hinterleuchtung
Messstellen- & Signalbezeichnung bis max. 15 Zeichen |
| Anzeigebereich: |
-1999 bis 9999 |
| Bedienung: |
frontseitige Tastatur Schutzart IP65 |
Eingänge:
|
Spannung 0-10VDC
Strom 0/4-20mA
Shunt
Pt100 2-/3-Leiter
Pt1000 2-Leiter
Thermoelement Typ L, J, K, B, S, N, E, R, T
Impulseingang
Frequenz
Zähler
Drehzahl |
| Spannungsversorgung: |
100-240VAC 50/60Hz / DC ±10%
230VAC oder
24VDC ±10% galvanisch getrennt (bei Bestellung auswählen!) |
Software-Eigenschaften:
|
- Anzeigefeld 2,4", 320×240 Pixel
- wählbare Messwert- und Hintergrundfarbe (Rot, Grün, Weiß, Schwarz, Orange)
- geringe Einbautiefe: 25mm ohne steckbare Klemme, mit Trafo 42mm
- Anzeige der Messstellen- und Signalbezeichnung
- parametrierbare Dimensionszeichen
- Min/Max-Werteerfassung
- 9 parametrierbare Stützpunkte
- Anzeigenblinken bei Grenzwertunterschreitung/-überschreitung
- Tara-Funktion
- Programmiersperre über Codeeingabe
- steckbare Schraubklemme
- 2 Schaltpunkte (Wechsler)
|
