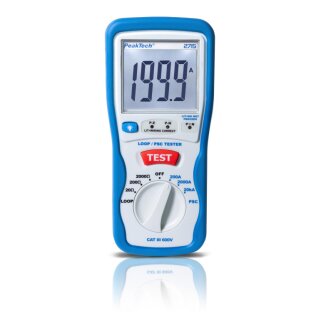

PeakTech 2715, Digitaler LOOP/PSC Schleifentester
Beschreibung
PeakTech 2715, Digitaler LOOP/PSC Schleifentester
Schleifentester oder Loop-Tester dienen zur Prüfung der Sicherheit von elektrischen Anlagen. Diese Geräte messen die Impedanz der Kurzschlussschleife zwischen den Außenleitern einer Schaltung, wobei der vorraussichtliche Kurzschlussstrom berechnet wird. Die Absicherung des Stromkreises (Leitungsschutzschalter) muss also bei einem geringeren Strom auslösen, als der voraussichtliche Kurzschlussstrom um eine zu starke Erhitzung der Leitungen und damit eine Brandgefahr zu vermeiden.
- 3 1/2-stellige LCD Messanzeige mit Hintergrundbeleuchtung
- Zur Messung der Schleifenimpedanz
- Zur Messung des voraussichtlichen Kurzschlussstroms
- Prüft Netz und richtige Verdrahtung vor der Messung
- Sicherheit: EN-61010-1; CAT III 600 V, Doppelt isoliertes Gehäuse
- Zubehör: Koffer, Prüfleitungen, Batterien und Bedienungsanleitung
Technische Daten:
| Schleifenwiderstand: | 20 Ohm/200 Ohm/2000 Ohm |
| Messauflösung (Loop): | 0,01 Ohm/0,1 Ohm/1 Ohm |
| Voraussichtlicher Kurzschlussstrom: | 200A/2kA/20kA |
| Messauflösung (PSC): | 0,1A/1A/10A |
| AC Spannungsmessung: | 50~250V |
| Genauigkeit (ACV): | +/-2% +/-5 dgt. |
| Betriebsspannung: | 6 x 1,5 V AA (UM-3) Batterien |
| Abmessungen (BxHxT): | 92 x 200 x 50mm³ |
| Gewicht: | 700g |
