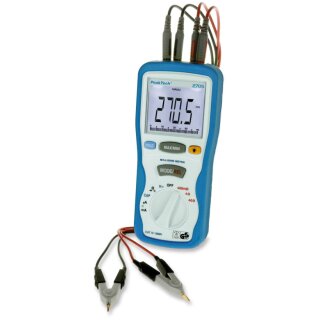

PeakTech 2705, Digital-Milliohmmeter, 3 3/4-stellig, 400 mOhm/4/40/Ohm
Beschreibung
Peak Tech 2705, Digital-Milliohmmeter, 3 3/4-stellig, 400 mOhm/4/40/Ohm
Dieses Milliohmmeter ermöglicht Widerstandsmessungen von 100 µOhm, bis 40 Ohm. Zur Ermittlung des Messwertes wird ein konstanter Strom an das Messobjekt angelegt und der Spannungsabfall ermittelt. Folgende Funktionen und Einsatzmöglichkeiten sind hervorzuheben:- Widerstandsmessungen an Motorspulen, Generatoren, Transformatoren, Schaltkreisen z. B. von Parallel- und Nebenschaltkreisen, gedruckten Schaltkreisen und von Schaltern und Relais
- Durchgangsprüfungen an Ringsystemen (Ringbus) in Haushalts- und Industrieanlagen
- Testen von Kompressionselementen von Oberleitungen, Test- und Wartungsarbeiten an Schaltschränken und Bauteilen wie Sicherungen, Verbindungsgliedern, Kontakten und Bindungselementen
- 3 ¾-stellige LCD-Anzeige (max. 4000) mit Hintergrundbeleuchtung und 42-Segment Balkengrafik
- Batteriezustandsanzeige
- MIN/MAX- und Messwerthaltefunktion
- Relativwertmessfunktion, Abschaltautomatik
- Dioden- und Durchgangsprüffunktion
- Milliohmmessung mit 4-poligen Kelvin-Prüfleitungen
- Sicherheit: EN-61010-1; CAT III 1000 V
- mitgeliefertes Zubehör: Koffer, Prüfleitungen mit 2mm-Spitzen, Batterien, 4-polige Kelvin-Prüfleitungen und Bedienungsanleitung
Technische Daten:
| Milliohm-Messbereich | 400 mOhm/4/40 Ohm - 0,1 mW; ± 1,0 % + 5 dgt. |
| max. Teststrom | 200 mA (400 mOhm) / 20 mA (4 Ohm) / 2 mA (40 Ohm) |
| Gleichspannung | 400 mV/4/40/400/1000 V - 0,1 mV; ± 1,0 % + 5 dgt. |
| Wechselspannung | 400 mV/4/40/400/1000 V - 0,1 mV; ± 1,2 % + 10 dgt. |
| Widerstand | 400 Ohm/4/40/400 kOhm//4/40 MOhm/ - 0,1Ohm/; ± 1,5 % + 2 dgt. |
| Kapazität | 4/40/400 nF/4/40/400 µF/4/40 mF - 1 pf; 3,0 % + 10 dgt. |
| Gleichstrom | 400/4000 µA/40/400 mA - 0,1 µA; ± 1,5 % + 5 dgt. |
| Wechselstrom | 400/4000 µA/40/400 mA - 0,1 µA; ± 1,5 % + 5 dgt. |
| Betriebsspannung | 6 x 1,5 V AA (UM-3) Batterien |
| Abmessungen (BxHxT) | 92 x 200 x 50 mm |
| Gewicht | 700 g |
Lieferbar: ab Ende Juli 2009
