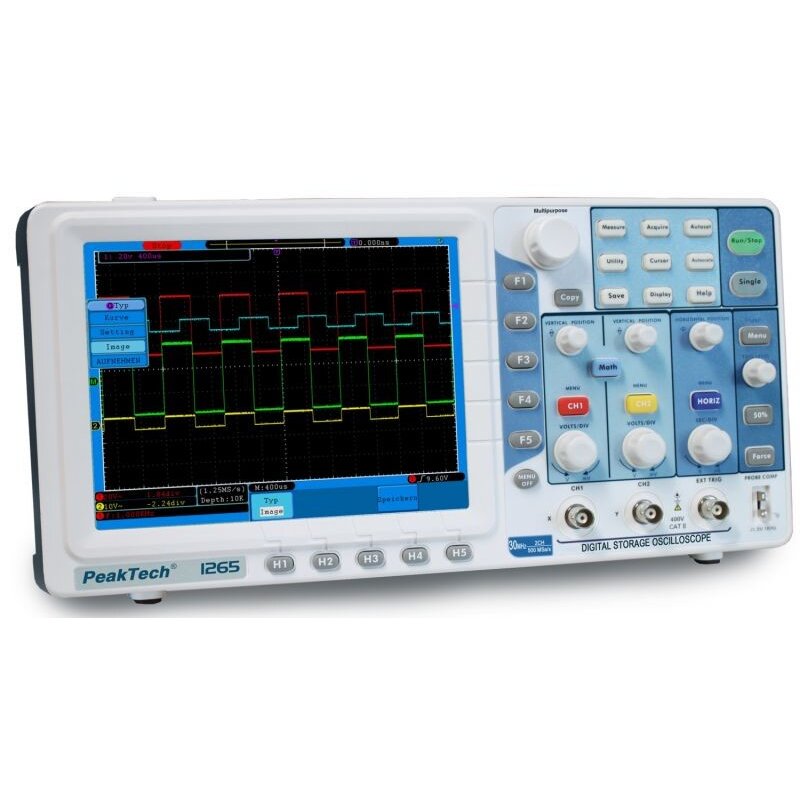

PeakTech 1265, 2-Kan.- 30 MHz Digital- Speicheroszilloskop
Beschreibung
Peak Tech 1265,2-Kan.- 30 MHz Digital- Speicheroszilloskop
Digital-Speicheroszilloskop der neuesten Generation mit hochauflösendem Farbdisplay, Hintergrundbeleuchtung, hoher Bandbreite und Messrate, großem internen Datenspeicher und USB-Anschluss. Das beeindruckende Preis-/Leistungsverhältnis und die moderne Technologie ermöglichen eine Vielzahl von Anwendungen im Ausbildungs-, Service- und Qualitätssicherungsbereich.
- hochauflösendes TFT-Farbdisplay mit 800 x 600 Bildpunkten und 65536 Farben
- 20 cm (8?) TFT-Farbdisplay
- USB-Anschluss zur Echtzeit-Datenübertragung oder zum Auslesen des internen Speichers
- VGA-Ausgang zum Anschluss eines externen Monitors
- LAN-Anschluss zur Fernabfrage über das Netzwerk
- Speichern der Messwerte und Grafiken auch direkt auf dem USB-Stick möglich
- Autoset- und Autoscale-Funktion zur benutzerfreundlichen Bedienung
- interner Speicher von 10 k Punkten pro Kanal oder 15 Wellenformen
- 20 automatische Messmodi und FFT-Funktion
- PASS/FAIL Funktion
- Sicherheit: EN 61010-1; CAT II
- mitgel. Zubehör: 2 St. BNC-Kabel, USB-Kabel, Software-CD für Windows 2000/XP/VISTA/7, Netzkabel, 2 Tastköpfe und Bedienungsanleitung
Technische Daten:
| Bandbreite | 30 MHz |
| Anzeige | 20 cm (8?) TFT mit 65536 Farben |
| Auflösung | 800 x 600 Pixel |
| Kanäle | 2 CH |
| Abtastrate per Kanal | 125 MSa/s |
|
Eingang
|
|
|---|---|
| Eingangskopplung | AC, DC, GND |
| Eingangswiderstand | 1 MOhm +/- 2 % in parallel mit 15 pF +/- 5 pF |
| max. Eingangsspannung | 400 V DC oder ACss |
|
Vertikalteil
|
|
| vertikale Empfindlichkeit | 2 mV - 10 V/Skt. |
| Anstiegszeit | 11,7 ns |
| DC-Genauigkiet | +/- 3 % |
| Vertikale Auflösung | 8 Bits (2 CH gleichzeitig) |
|
Horizontalteil
|
|
| horizontale Skala | 5ns - 100s/Skt. |
| Messbereich | 0,5 Sa/s ~ 250 MSa/s |
|
Triggerteil
|
|
| Triggerart | Edge/Video/Pulse/Slope |
| Triggermodus | Auto, Normal, Single |
| Triggerkopplung | DC, AC, LF, HF |
|
Messfunktionen
|
|
| 20 autom. Messungen | peak-peak, cycle RMS, Vmax, Vmin, Vtop, Vbase, Vamp, overshoot, preshoot, rise time, fall time, +width, -width, +duty, -duty, delay A to B (rising), delay A to B (falling), frequency, period, min, max, FFT |
| Speicher | 10.000 Punkte/CH |
| Schnittstellen | USB, USB flash disk, VGA, LAN |
| Betriebsspannung | 100 ~ 240 V AC eff; 50/60 Hz |
| Abmessungen (BxHxT) | 355 x 178 x 118 mm |
| Gewicht | 1,6 kg |
