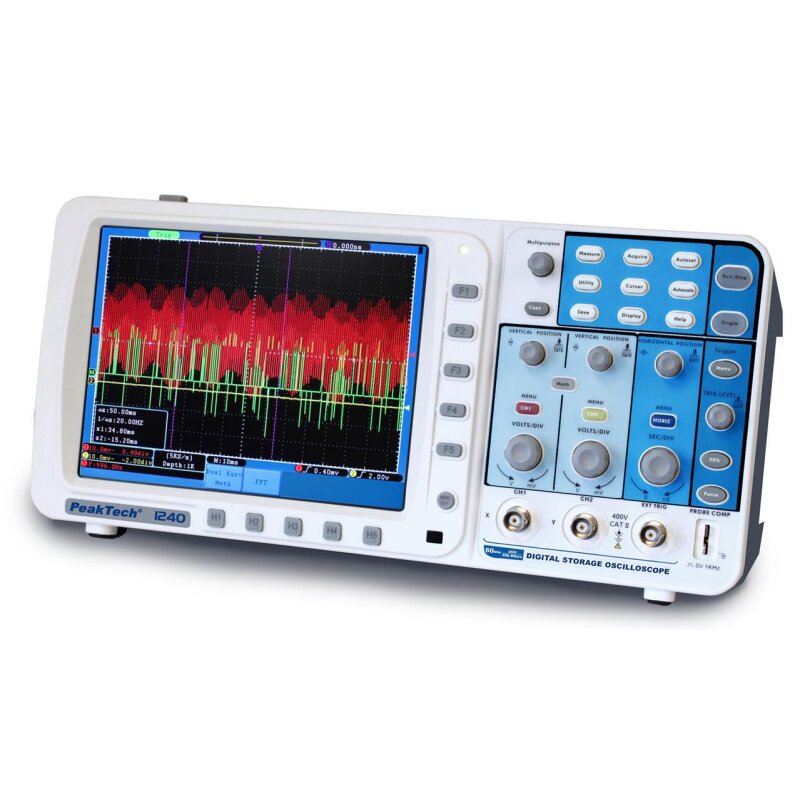

PeakTech 1240, 2-Kan.- 60 MHz- Digital- Speicheroszilloskop
Beschreibung
Peak Tech 1240, 2-Kan.- 60 MHz- Digital- Speicheroszilloskop
Digital-Speicheroszilloskop der neuesten Generation mit hochauflösendem Farbdisplay, Hintergrundbeleuchtung, hoher Bandbreite und Messrate, VGA-Ausgang, großem internen Datenspeicher, USB-Anschluss und LAN-Verbindung zur Integration in Netzwerke. Das beeindruckende Preis-/Leistungsverhältnis und die moderne Technologie ermöglicht eine Vielzahl von Anwendungen im Ausbildungs-, Service- und Qualitätssicherungsbereich.
- hochauflösendes TFT-Farbdisplay mit 800 x 600 Bildpunkten und 65536 Farben
- USB-Anschluss zur Echtzeit-Datenübertragung oder zum Auslesen des internen Speichers
- Speichern der Messwerte und Grafiken auch direkt auf den USB-Stick möglich
- VGA-Ausgang zum Anschluss eines externen Monitors
- Autoset- und Autoscale-Funktion zur benutzerfreundlichen Bedienung
- LAN-Anschluss zur Fernabfrage über das Netzwerk
- interner Speicher von 10 Mio. Punkten pro Kanal oder 15 Wellenformen
- 20 automatische Messmodi und FFT-Funktion
- PASS/FAIL Funktion
- Sicherheit: EN 61010-1; CAT II
- mitgel. Zubehör: 2 St. BNC-Kabel, USB-Kabel, Software-CD für Windows 2000/XP/VISTA/7, Netzkabel, 2 Tastköpfe, Tragetasche und Bedienungsanleitung
- optionales Zubehör: Akkupack 7,4 V, Modell: AKKU 3
Technische Daten:
| Bandbreite: | 60 MHz |
| Anzeige: | 20 cm (8") TFT mit 65536 Farben |
| Auflösung: | 800 x 600 Pixel |
| Kanäle: | 2 CH |
|
Messwert-Erfassung |
|
|---|---|
| Messmodus: | Normal/Spitzenwerterkennung/Durchschnittswert |
| Abtastrate per Kanal: | 250 MSa/s |
|
Eingang |
|
| Eingangskopplung: | AC/DC/GND |
| Eingangswiderstand: | 1 M? +/- 2 % in parallel mit 15 pF +/- 5 pF |
| max. Eingangsspannung: | 400 V DC oder ACss |
|
Vertikalteil |
|
| vertikale Empfindlichkeit: | 2 mV - 10 V/Skt/div. |
| Anstiegszeit: | < 5,8=""> |
| DC-Genauigkeit: | +/- 3 % |
| Vertikale Auflösungen: | 8 Bits (2 CH gleichzeitig) |
|
Horizontalteil |
|
| horizontale Skala: | 5ns-100s/Skt./div |
| Messbereich: | 0,5 - 250 S/s |
|
Triggerteil |
|
| Triggerart: | Edge/Video/Pulse/Slope |
| Triggermodus: | Auto, Normal, Single |
| Triggerkopplung: | DC, AC, LF, HF |
|
Messfunktionen |
|
| 20 automat. Messungen: | peak-peak, cycle RMS, Vmax, Vmin, Vtop, Vbase, Vamp, overshoot, preshoot, rise time, fall time, +width, -width, +duty, -duty, delay A?B (rising), delay A?B (falling), frequency, period, min, max |
| Phasendifferenz: | +/- 3° |
|
Speicher |
|
| Speicher: | 10.000.000 Punkte/Kanal |
|
allgemeine Daten |
|
| Schnittstellen: | USB, VGA, LAN |
| Betriebsspannung: | 100 ~ 240 V ACeff / 50/60 Hz |
| Abmessungen (BxHxT): | 340 x 155 x 70 mm |
| Gewicht: | 1,8 kg |
