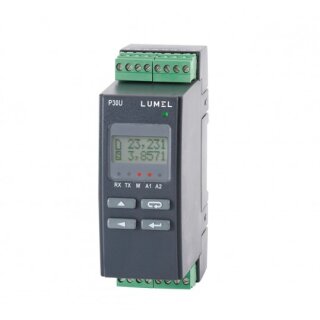

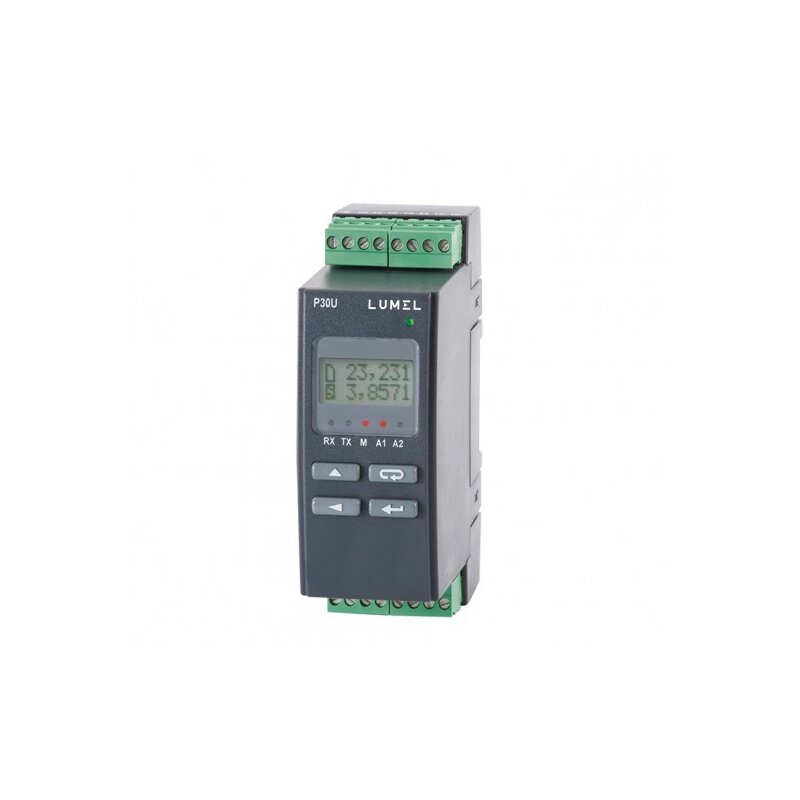

Das Ausgangsignal ist vom Eingangssignal und der Spannungsversorgung galvanisch getrennt. Der Messumformer hat programmierbare Mess- und Hilfsfunktionen. Parameter können über Tasten, RS-485- Schnittstelle oder über ein PD14 Programmiergerät programmiert werden.
Universaleingang, programmierbar:
+ Thermoelemente Typ J, K, N, E, R, S, T oder B
+ Thermo- Widerstandssensoren: Pt100/250/500/1000
Cu100, Ni100, Ni1000
+ Strom: 0/4...20mA, ±20mA
+ Spannung: -5...20mV, ±75mV, ±200mV
+ Widerstand: 400, 2000, 5500 Ohm
+ RS-485 Master oder Slave
Ausgang:
+ Analogausgang: 0/4-20mA
+ 2 x Relais, Schließer
+ RS-485- Schnittstelle
Weitere Eigenschaften:
-
Anzeige: LCD, 2 x 8 Ziffern, hinterleuchtet
-
Versorgungsspannung: 85-253VAC/85-300VDC
-
Umformung der Messgröße auf beliebiges Ausgangssignal aufgrund der individuellen Linearkennlinie
-
Umrechnung der Messgröße durch eine der fünf implementierten mathematischen Funktionen
-
Umrechnung der Messgröße anhand einer individuellen 21 Punkte- Kennlinie
-
Meldung der Über/Unterschreitung von programmierten Alarmwerten,
-
Programmierung von Alarm- und Analogausgängen mit Reaktion auf gewählte Eingangsgröße (Haupteingang oder Echtzeituhr /RTC/)
-
Echtzeituhr (Real Time Clock) mit Backup- Batterie
-
Eingangssignalerfassung in programmierbaren Zeitintervallen im internen Speicher max. 534.336 Datensätze
-
automatische Einstellung des Dezimalpunktes
-
Ansicht der eingestellten Parameter
-
Passwortschutz von eingeführten Parametern
-
Programmierung von Durchschnittsmesszeit
-
Gehäuse- Schutzart: IP40
-
DIN Schienen- Montage
-
Abmessungen: 45 x 120 x 100mm³
-
Gewicht: <250g
-
Garantie: 3 Jahre
