LLM3-1L0000, 3-Phasen Spannungs- Präsenzanzeige für Hutschienen- Montage ohne externe Anzeige
Beschreibung

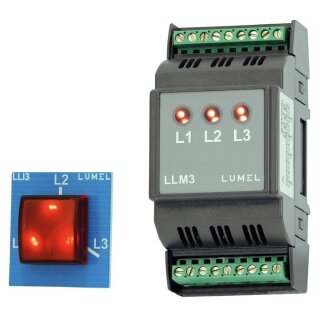

LLM3, 3-Phasen Spannungs- Präsenzanzeige für Hutschienen- Montage
Der Live Line Monitor LLM3 ist ein Gerät zur Signalisierung des Vorhandenseins von Spannung in einem dreiphasigen Stromnetz mit einem Neutralleiter.Jede der überwachten Phasen entspricht einem Set von zwei Signal- LEDs mit der Kennzeichnung L1, L2 und L3.
Die roten LEDs der entsprechenden Anzeige erlöschen, wenn eine Phase ausfällt.
Für Anwendungen im Niederspannungsnetzen, die für Automatisierungs- und Steuerungssysteme verwendet werden.
Eine optionale externe LLI3- 3-Phasenanzeige bietet eine bequeme Ansicht des Stromnetzstatus an der Schaltschranktür (bitte bei Bestellung auswählen!).
Vorteile des LLM3 + LLI3- Sets:
Sicherheit: Die LLI3- Anzeige arbeitet aufgrund der vollständigen galvanischen Trennung vom Stromnetz mit einem niedrigen Spannungspotential
Zuverlässigkeit: Jede Phase wird durch zwei unabhängige LEDs signalisiert und das analoge Design bietet Schutz gegen elektromagnetische Störungen
Vielseitigkeit: Signalisierung im Schaltschrank (LLM3- Monitor) und außen in der Schaltschranktür (LLI3- Anzeige)
Komfort: Rote LEDs für klare Sichtbarkeit unter allen Bedingungen
Technische Daten:
Parameter des Live Line Monitors LLM3:
- Bereich der angezeigten Phasenspannung (Phase gegen Neutralleiter): 3 x 230... 400 VAC
- Stromverbrauch < 1,2VA
- Umgebungstemperatur: 0?+50°C
- Luftfeuchte: < 95% r.F., nicht kondensierend
- Gehäuse- Schutzart: IP50 (Front), IP20 (Anschlussklemmen)
- Gewicht < 0,4kg
- Abmessungen: 57 x 110 x 60mm³
- Betriebsspannung relativ zur Erde: 400V
- Isolation zwischen den Eingangsstromkreisen und dem Ausgangsstromkreis der Anzeige: 60s /3,51kVAC
Optionale externe Anzeige LLI3:
- Stromverbrauch: < 0,1VA
- Umgebungstemperatur: 0 bis +50°C
- Luftfeuchte: < 95% r.F., nicht kondensierend
- Gehäuse- Schutzart: IP61
- Gewicht: < 0,2kg
- Abmessungen: 50 x 50mm²
- Betriebsspannung relativ zur Erde: 24V
- Länge des angeschlossenen Kabels: 2m
