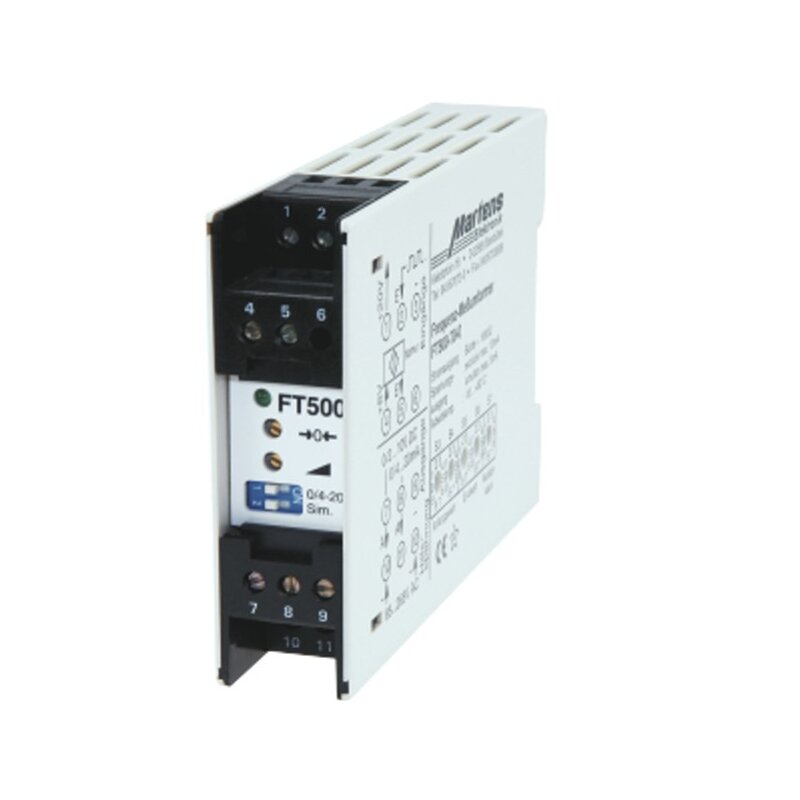

Frequenz- Analog Messumformer FT500 10...30VAC/DC

Artikelnummer: FT500-70-5-00

  • Frequenzmessbereiche von 0...0,01Hz bis 20kHz programmierbar
  • Messbereich- Anfang und -Ende beliebig einstellbar
  • universelle Eingänge für 24V Initiatoren, Schaltkontakte und Namur- Aktoren
  • integrierte Geberversorgung
  • Kategorie: Messumformer

    Hilfsspannung

    419,92 €

    inkl. 16% MwSt.

    Vor. Lieferzeit: ca. 1-2 Wochen

    : 7 - 8 Werktage

    St.


    Beschreibung

    Frequenz- Analog Messumformer FT500

    • Frequenzmessbereiche von 0...0,01Hz bis 20kHz programmierbar
    • Messbereich- Anfang und -Ende beliebig einstellbar
    • universelle Eingänge für 24V Initiatoren, Schaltkontakte und Namur- Aktoren
    • integrierte Geberversorgung

    Dieser Freqenz- Analog Messumformer wandelt einen Impulsfrequenzbereich in proportionale Einheitssignale um. Das Gerät kann direkt die Signale von Initiatoren, Lichtschranken, Namur- Sensoren und Schaltkontakten verarbeiten. Anfangs- und Endwert der Frequenz werden über Drehschalter feinstufig eingestellt. Die Einstellung von Zwischenwerten erfolgt an frontseitigen Trimmern. Das Gerät lässt sich auch auf fallende Kennlinie und Grenzwertbetrieb einstellen.

    Das Gerät ist in zwei Ausführungen bzgl. der Hilfsspannung lieferbar. Bitte wählen Sie bei Ihrer Bestellung  die benötigte Hilfsspannung aus.

    Technische Daten:

    Hilfsenergie
    Hilfsspannung: 85...265VAC oder 10...30VAC/DC
    Frequenz AC: 47...63Hz
    Leistungsaufnahme: <4VA
    Arbeitstemperatur: -10...+60°C
    CE- Konformität: EN 55011, EN 60555, IEC 61000-4-4/5/11/13

    Messeingang
    Frequenzbereich: 0...0,01Hz/20kHz

    Impulsdauer
    Impuls/Pause: min. 20µs (kontaktlos) bzw. min.5ms (Kontakte)
    Anfangswert: justierbar 0...+25%
    Messbereichsendwert: justierbar -15...+5%
    Impulseingang (Klemme 2, 3): Low- Signal -30V...+3V,
                                                  High- Signal +10V...+35V
    Eingangswiderstand: Ri >10kOhm
    Geberversorgung (Klemme 1): ca. 20VDC, Kurzschlussstrom ca. 25mA
    Namureingang (Klemme 4, 5): nach DIN 19234, Namur
    Eingangsviderstand: ca. 1kOhm

    Ausgänge
    Strom: 0/4...20mA umschaltber, Bürde < = 1kOhm
    Spannung: 0/2...10VDC
                     Last max. 10mA , kurzschlussfest
                    (simultan zum Stromausgang 5mA)
    Grundgenauigkeit: 0,1% vom Messbereichsendwert
    Ausgleichszeit (T90): <130ms

    Gehäuse
    Ausführung: Polycarbonat, UL 94 V-0, TS35 nach DIN EN 60715:2001-09
    Gewicht: ca. 140g
    Anschluss: Schraubklemmen, max. 2,5mm²
    Schutzart: Gehäuse IP30, Klemmen IP20 gemäß BGV A3
