VT500-30-, Wechselspannungs- Messumformer 24 VDC ± 15 %
Beschreibung

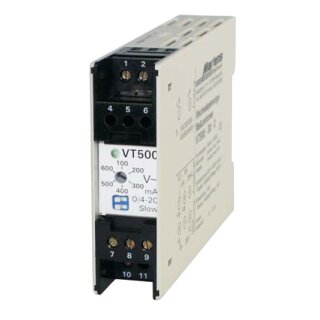

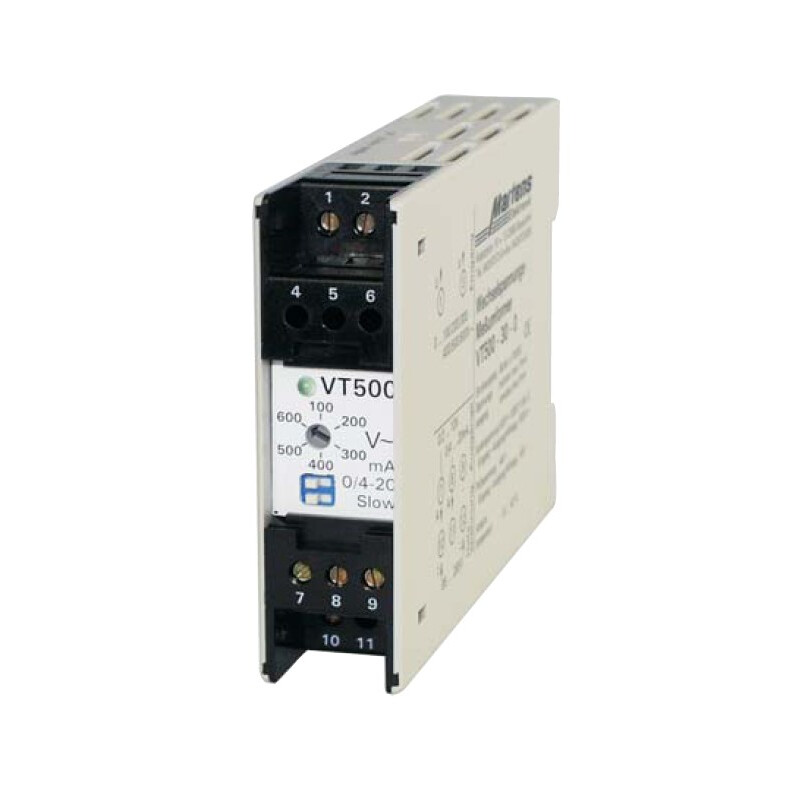

VT500-30-, Wechselspannungs- Messumformer
An diesen Messumformer können Wechselspannungen in 6 verschiedenen Messbereichen angeschlossen werden. Die Auswahl des Spannungsbereiches erfolgt mittels eines frontseitigen Schalters.
Das Gerät wandelt den Echteffektivwert einer Wechselspannung mit beliebiger Kurvenform in proportionale Einheitssignale um.
Merkmale:
- 6 Spannungsmessbereiche umschaltbar, +/-35 % justierbar:
- Frequenzbereich 40 ... 2000 Hz Grundwelle (16 2/3Hz auf Anfrage)
- Grundgenauigkeit über alle Bereiche 0,5 %; bei Abgleich auf Einzelbereich 0,2 %
- Zuschaltbare Mittelwertbildung
- Ausgänge 0/4 ... 20mA, simultan 0/2 ... 10VDC
- Ausgleichszeit (t90) < =150ms
- Strombürde max. 1000 Ohm
- Nullpunkt und Mess-Spanne justierbar
- Galvanische Trennung zwischen Eingang / Ausgang / Hilfsspannung
Normgehäuse für Tragschienenmontage TS35
Gehäuse- Grundfläche: 22,5 x 75mm (BxH)
Gehäuse- Aufbauhöhe: 110mm
Dieser Messumformer ist ohne Aufpreis in 2 Versionen für verschiedene Hilfsspannungen lieferbar.
Bei Bestellung bitte angeben:
VT 500-30-0: Hilfsspannung 230 V AC ± 10 %
VT 500-30-5: Hilfsspannung 24 V DC ± 15 %
