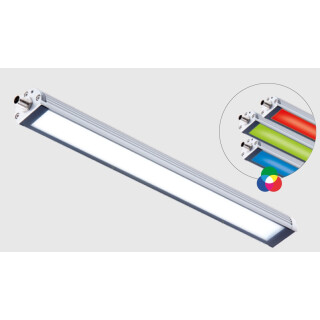

TUBELED_40 II_RGB-W, LED- Rohrleuchte, 24VDC, 100°
Die TUBELED_40 II_RGB-W eignet sich optimal für raue Produktionsumgebungen. Widerstandsfähig gegen extreme Temperaturen, Öl, Wasser, heiße Späne, Kühlschmierstoffe und Emulsionen. Mit einem minimalen Querschnitt von 40mm schmiegt sich die LED- Rohrleuchte buchstäblich an die Maschinenoberfläche an und erlaubt den Einbau auch bei engsten Platzverhältnissen. Ob für Werkzeugmaschinen, Produktionsanlagen oder weitere Anwendungen, bei denen ein kompakter Bau-Raum mit gleichzeitig widrigsten Einsatzbedingungen herrschen, die TUBELED_40 II_RGB-W ist die richtige Antwort!
- Lichttechnisch komplett überarbeitet, mit deutlich höherer Lichtausbringungsmenge.
- Optimale Ausleuchtung durch Einsatz modernster "Light Forming Technology".
- Lastfreies Schalten, dadurch Einsparung von bisher benötigten elektronischen Komponenten wie z. B. vorgeschaltete Schütze beim Anwender.
- Weniger Störkanten an der Leuchte: Die Abflachung der Seitenteile führt zu weniger Störkanten und macht sie noch weniger anfällig für das Eindringen von Öl oder KSS.
- Durch den Einsatz neuester LED- Boards wurde die Beleuchtungsfläche erheblich vergrößert. Dadurch kann ein größerer Arbeitsbereich beleuchtet werden.
- Anti-Glare- Effekt: Opalweiße Entblendung für weniger Blendwirkung der Leuchte, dadurch angenehmeres Arbeiten des Bedieners.
- Hochwertiges, beschusssicheres Einscheiben- Sicherheitsglas (4mm) für raueste Umgebungsbedingungen
Mit anwendungsgerechter Lichtleistung, hoher Lichtqualität und einem durchdachten Gehäusekonzept ist die Leuchtenserie TUBELED_40 II_RGB-W auf dem neuesten Stand der Technik. Wirksam und wirtschaftlich leuchtet die LED-Aufbauleuchte Produktionsanlagen, Maschinen und Industriearbeitsplätze gleichmäßig aus und sorgt für ein optimales Beleuchtungsumfeld am Arbeitsplatz.
Signalisierung:
Zusätzlich zum weißen Licht der LED- Leuchte können z. B. Maschinenzustände mit farbigem Licht angezeigt werden.
Die RGB- Signalfunktion dient vor allem dem schnellen Erkennen von Zuständen direkt an der Maschine.
Neben den Grundfarben Rot, Grün und Blau kann die Signalleuchte auch die Mischfarben aus diesen erzeugen.
Für die Ansteuerung der Farben hat die Leuchte eine gemeinsame Masse und je einen Anschluss für die drei Grundfarben.
Ihr größter Vorteil: die Leuchte wird direkt an die SPS- Steuerung der Maschine angeschlossen und zeigt damit automatisiert jeden Maschinenzustand, wie zum Beispiel Maschinenstopp, Werkzeugfehler oder Nachfüllbedarf an.
Die TUBELED_40 II_RGB-W ist in den folgenden Versionen erhältlich (bitte bei der Bestellung auswählen):
|
Art.- Nr.: |
Ausführung: |
Leistung R/G/B/W: |
Länge: |
Lichtstrom R/G/B/W: |
| LE118190-02 |
ECO
|
3x 2,64W/6W
|
280mm
|
80/110/40/700 lm
|
| LE118390-02 |
ECO
|
3x 5,28W/13W
|
540mm
|
160/230/70/1500 lm
|
| LE118590-02 |
ECO
|
3x 10,56W/24W
|
1040mm
|
320/460/140/2750 lm
|
| LE118690-02 |
ECO
|
3x 15,48W/38W
|
1540mm
|
480/700/220/4350 lm
|
| LE118190-01 |
POWER
|
9W/2,5W/9W/9,5W
|
280mm
|
207/366/165/1130 lm
|
| LE118390-01 |
POWER
|
18W/5W/18W/19W |
540mm
|
414/732/331/2260 lm
|
| LE118590-01 |
POWER
|
36W/10W/36W/38W |
1040mm
|
828/1464/662/4520 lm
|
| LE118690-01 |
POWER
|
72W/29W/72W/76W |
1540mm
|
1242/2196/993/6780 lm
|
ETL- Zulassung für Nordamerika
Die TUBELED- 24VDC- Rohrleuchten werden serienmäßig mit der ETL- Zulassung geliefert.
Diese Zulassung hat eine sehr hohe und flächendeckende Anerkennung in den USA und Kanada.
Sie dient als Nachweis der Einhaltung der relevanten Normen in Nordamerika, z. B. UL, CSA, NEC, NFPA, NSF, ANSI, NOM.
Vorteile der ETL- Zulassung:
Das in USA und Kanada anerkannte ETL-Listed-Zeichen bürgt die Konformität mit den nordamerikanischen Sicherheitsnormen
Problemlose Zulassung durch lokale AHJ-Inspektoren
Optimale Vorbereitung zur schnellstmöglichen Inbetriebnahme von Produkten
Kurze Vorlaufzeiten, schnelle Prüfdurchlaufzeiten und schneller Markteintritt (Time-to-Market)
Verringerung von Entwicklungsdauer und -kosten
Einsparung von teuren Engineering-Manntagen und Reduzierung von Re-Engineering
Vermeidung von Umbaukosten vor Ort
Kundenorientiertes Projektmanagement und flexible Lösungen
Eigenschaften / Vorteile der TUBELED- Leuchten:
Flimmerfreies Licht ohne UV- und IR- Anteil (weiß)
Ölresistent durch Dichtungen aus FKM (Viton)
Aluminium-Grundkörper, Wärmeabführung nach hinten, somit kein Einbrennen von Kühlstoffen
Leistungsaufnahme: siehe obige Tabelle
Lichtstrom: siehe obige Tabelle
Lichtverteilung: direkt
Entblendung: Diffusor, ESG
Lichtfarbe: Rot, Grün, Blau und 5.200K - 5.700K, Weiß
Farbwiedergabe- Index: Ra 85 (W)
Abstrahlwinkel: 100° für flächiges Licht
Betriebsspannung: 24VDC ±10%
Elektrischer Anschluss über M12 Sensorstecker
Betriebs- Umgebungstemperaturbereich: -30 bis +60°C
Leuchtengehäuse: Aluminium
Leuchtmittel- Lebensdauer: >60.000 h
Hochwertiges, beschusssicheres Einscheiben- Sicherheitsglas (4mm)
Schutzart: IP67/IP69K, Schutzklasse III (Schutzkleinspannung)
ETL- Zulassung für den nordamerikanischen Markt
Garantie: 3 Jahre
Made in Germany
Optionales Zubehör:
TUBELED_40 II Leuchtenhalter, Aluminium, 1 Paar
TUBELED_40 II Montagewinkel, V2A, 1 Paar
TUBELED_40 II Montagewinkel, V2A, 1 Paar, inkl. Magnet
M12- Sensorkabel und konfektionierbare M12- Kabelbuchsen
