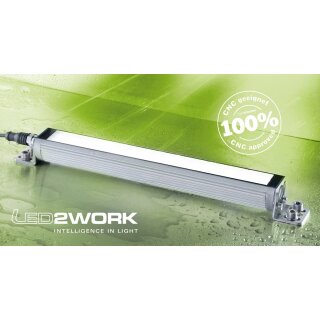

TUBELED_40 II, LED- Rohrleuchte, 24VDC, 5200-5700K, 100°, "Power", kaskadierbar/48W/1040mm

Artikelnummer: LE118510-11

  • Technisch weiterentwickelte LED- Maschinenleuchte, Ø40mm
  • Aluminium-Grundkörper, Wärmeabführung nach hinten, somit kein Einbrennen von Kühlstoffen
  • Ölresistent durch Dichtungen aus FKM (Viton)
  • zahlreiche Varianten lieferbar
  • Leistungsaufnahme: 4-72W
  • Lichtstrom: 688 - 7747 lm
  • Lichtfarbe: 5.200K - 5.700K, tageslichtweiß
  • Sehr hohe Schutzart: IP67/IP69K
  • Farbwiedergabe- Index: Ra 85
  • mit ETL- Zulassung für den nordamerikanischen Markt
  • Kategorie: LED- Maschinenleuchten

    Version/Leistung/Länge

    427,21 €

    inkl. 19% MwSt.

    : 3 Werktage

    St.


    Beschreibung

    TUBELED_40 II, LED- Rohrleuchte, 24VDC, 5200-5700K, 100°

    Technisch verbesserte LED- Rohrleuchte. Durch zusätzliche Leuchten- Längen können nun alle im Markt verfügbaren Längen durchgängig mit der TUBELED_40 II bedient werden.
    Die TUBELED_40 II eignet sich optimal für raue Produktionsumgebungen. Widerstandsfähig gegen extreme Temperaturen, Öl, Wasser, heiße Späne, Kühlschmierstoffe und Emulsionen.
    Mit einem minimalen Querschnitt von 40mm schmiegt sich die TUBELED_40 II buchstäblich an die Maschinenoberfläche an und erlaubt den Einbau auch bei engsten Platzverhältnissen.
    Ob für Werkzeugmaschinen, Produktionsanlagen oder weiteren Anwendungen, bei denen ein kompakter Bau-Raum mit gleichzeitig widrigsten Einsatzbedingungen herrschen, ist die TUBELED_40 II die richtige Antwort!

    Weitere Verbesserungen:
    • Lichttechnisch komplett überarbeitet, mit deutlich höherer Lichtausbringungsmenge.
    • Optimale Ausleuchtung durch Einsatz modernster "Light Forming Technology".
    • Lastfreies Schalten, dadurch Einsparung von bisher benötigten elektronischen Komponenten wie z. B. vorgeschaltete Schütze beim Anwender.
    • Weniger Störkanten an der Leuchte: Die Abflachung der Seitenteile führt zu weniger Störkanten und macht sie noch weniger anfällig für das Eindringen von Öl oder KSS.
    • Durch den Einsatz neuester LED- Boards wurde die Beleuchtungsfläche erheblich vergrößert. Dadurch kann ein größerer Arbeitsbereich beleuchtet werden.
    • Um den 1:1 Austausch zu gewährleisten, sind die Abmessungen gleich geblieben.
    • Anti-Glare- Effekt: Opalweiße Entblendung für weniger Blendwirkung der Leuchte, dadurch angenehmeres Arbeiten des Bedieners.
    • Hochwertiges, beschusssicheres Einscheiben- Sicherheitsglas (4mm) für raueste Umgebungsbedingungen

    Mit der TUBELED_40 II gibt es eine neue Version der bewährten Aufbauleuchten-Serie

    Mit anwendungsgerechter Lichtleistung, hoher Lichtqualität und einem durchdachten Gehäusekonzept ist die Leuchtenserie TUBELED_40 II auf dem neuesten Stand der Technik. Wirksam und wirtschaftlich leuchtet die LED-Aufbauleuchte Produktionsanlagen, Maschinen und Industriearbeitsplätze gleichmäßig aus und sorgt für ein optimales Beleuchtungsumfeld am Arbeitsplatz.

    Die  TUBELED_40 II ist kompatibel zur Vorgänger-Serie, aber bedingt durch neue LED-Technik noch effizienter und leistungsfähiger in der Lichtausbringung - je nach Variante von 50% bis zu 100% - ohne dabei mehr Strom zu benötigen. Durch eine Anpassung der Bauform wurde die Beleuchtungsfläche wesentlich vergrößert und eine opalweiße Entblendung unterhalb des Sicherheitsglases erzeugt einen Anti-Glare Effekt für weniger Blendwirkung und gleichmäßigere Ausleuchtung. Das Gehäuse selbst besteht aus Aluminium, welches ein optimales Thermomanagement bedingt. Mit sieben Gehäuselängen zwischen 190mm und 1540mm sowie einer Vielfalt von 30 Varianten wird die TUBELED_40 II jeder Anforderung auf dem Maschinenmarkt gerecht. Sie ist sowohl als eigenständige Leuchte wie auch als kaskadierbare Lösung lieferbar.

    Für die TUBELED_40 II sind die Schutzarten IP67 und IP69K für den Einsatz unter verschiedensten Umgebungsbedingungen ausgewiesen.

    Die TUBELED 40- Leuchten gibt es als Power- Version oder Eco- Version. Die Eco- Versionen haben bei derselben Baulänge jeweils die Hälfte an Leistungsaufnahme und Lichtstrom wie die entsprechenden Power- Versionen und haben auch einen niedrigeren Preis.
    Verfügbare Baulängen:
    Darüber hinaus sind Rohrleuchten auch als kaskadierbare Version lieferbar, mit einer zusätzlichen Buchse zum "Weiterreichen" der Versorgungsspannung an die nächste Leuchte. Dies ist bis zu einem max. Strom von 4A (max. 96W) möglich.


    Folgende Versionen sind z. Zt. verfügbar (bei Bestellung bitte auswählen):

    Best.-Nr.: Baulänge: Version: kaskadierbar: Leistung: Lichtstrom:
    LE118010-01
    190mm

    "Power"

    nein

    8W

    ~ 861 lm
    LE118010-11

    190mm

    "Power"

    ja

    8W

    ~861 lm

    LE118010-02

    190mm

    "Eco"

    nein

    4W

    ~459 lm

    LE118010-12

    190mm

    "Eco"

    ja

    4W

    ~459 lm

    LE118110-01
    280mm

    "Power"

    nein

    12W

    ~1291 lm

    LE118110-11
    280mm

    "Power"

    ja

    12W

    ~1291 lm

    LE118110-02
    280mm

    "Eco"

    nein

    6W

    ~688 lm

    LE118110-12
    280mm

    "Eco"

    ja

    6W

    ~688 lm

    LE118210-01
    365mm

    "Power"

    nein

    16W

    ~1722 lm

    LE118210-11
    365mm

    "Power"

    ja

    16W

    ~1722 lm

    LE118210-02
    365mm

    "Eco"

    nein

    8,5W

    ~975 lm

    LE118210-12
    365mm

    "Eco"

    ja

    8,5W

    ~975 lm

    LE118310-01
    540mm

    "Power"

    nein

    24W

    ~2582 lm

    LE118310-11
    540mm

    "Power"

    ja

    24W

    ~2582 lm

    LE118310-02
    540mm

    "Eco"

    nein

    13W

    ~1491 lm

    LE118310-12
    540mm

    "Eco"

    ja

    13W

    ~1491 lm

    LE118410-01
    715mm

    "Power"

    nein

    32W

    ~3443 lm

    LE118410-11
    715mm

    "Power"

    ja

    32W

    ~3443 lm

    LE118410-02
    715mm

    "Eco"

    nein

    17W

    ~1950 lm

    LE118410-12
    715mm

    "Eco"

    ja

    17W

    ~1950 lm

    LE118510-01
    1040mm

    "Power"

    nein

    48W

    ~5165 lm

    LE118510-11
    1040mm

    "Power"

    ja

    48W

    ~5165 lm

    LE118510-02
    1040mm

    "Eco"

    nein

    24W

    ~2753 lm

    LE118510-12
    1040mm

    "Eco"

    ja

    24W

    ~2753 lm

    LE118610-01
    1540mm

    "Power"

    nein

    72W

    ~7747 lm

    LE118610-11
    1540mm

    "Power"

    ja

    72W

    ~7747 lm

    LE118610-02
    1540mm

    "Eco"

    nein

    38W

    ~4359 lm

    LE118610-12
    1540mm

    "Eco"

    ja

    38W

    ~4359 lm


    Zwei V2A- Montagewinkel gehören zum Lieferumfang bei jeder Leuchte.


    ETL- Zulassung für Nordamerika

    Die TUBELED- 24VDC- Rohrleuchten werden serienmäßig mit der ETL- Zulassung geliefert.
    Diese Zulassung hat eine sehr hohe und flächendeckende Anerkennung in den USA und Kanada.
    Sie dient als Nachweis der Einhaltung der relevanten Normen in Nordamerika, z. B. UL, CSA, NEC, NFPA, NSF, ANSI, NOM.

    Vorteile der ETL- Zulassung:
  • Das in USA und Kanada anerkannte ETL-Listed-Zeichen bürgt die Konformität mit den nordamerikanischen Sicherheitsnormen
  • Problemlose Zulassung durch lokale AHJ-Inspektoren
  • Optimale Vorbereitung zur schnellstmöglichen Inbetriebnahme von Produkten
  • Kurze Vorlaufzeiten, schnelle Prüfdurchlaufzeiten und schneller Markteintritt (Time-to-Market)
  • Verringerung von Entwicklungsdauer und -kosten
  • Einsparung von teuren Engineering-Manntagen und Reduzierung von Re-Engineering
  • Vermeidung von Umbaukosten vor Ort
  • Kundenorientiertes Projektmanagement und flexible Lösungen


    Eigenschaften / Vorteile der TUBELED- Leuchten:
  • Flimmerfreies Licht ohne UV- und IR- Anteil
  • Ölresistent durch Dichtungen aus FKM (Viton)
  • Aluminium-Grundkörper, Wärmeabführung nach hinten, somit kein Einbrennen von Kühlstoffen
  • Leistungsaufnahme: 4-72W, siehe obige Tabelle
  • Lichtstrom: 450 - 5400 lm, siehe obige Tabelle
  • Leuchtenlichtausbeute: ca. 107,6 lm/W
  • Lichtverteilung: direkt
  • Entblendung: Diffusor, ESG
  • Lichtfarbe: 5.200K - 5.700K, tageslichtweiß
  • Farbwiedergabe- Index: Ra 85
  • Abstrahlwinkel: 100°  für flächiges Licht
  • Betriebsspannung: 24VDC ±10%, Netzteil nicht im Lieferumfang
  • Elektrischer Anschluss über M12 Sensorstecker
  • Betriebs- Umgebungstemperaturbereich: -30 bis +40°C
  • Leuchtmittel- Lebensdauer: >60.000 h
  • Hochwertiges, beschusssicheres Einscheiben- Sicherheitsglas (4mm)
  • Montage über V2A Winkel (im Lieferumfang)
  • Schutzart: IP67/IP69K, Schutzklasse III (Schutzkleinspannung)
  • ETL- Zulassung für den nordamerikanischen Markt
  • Garantie: 3 Jahre
  • Made in Germany
