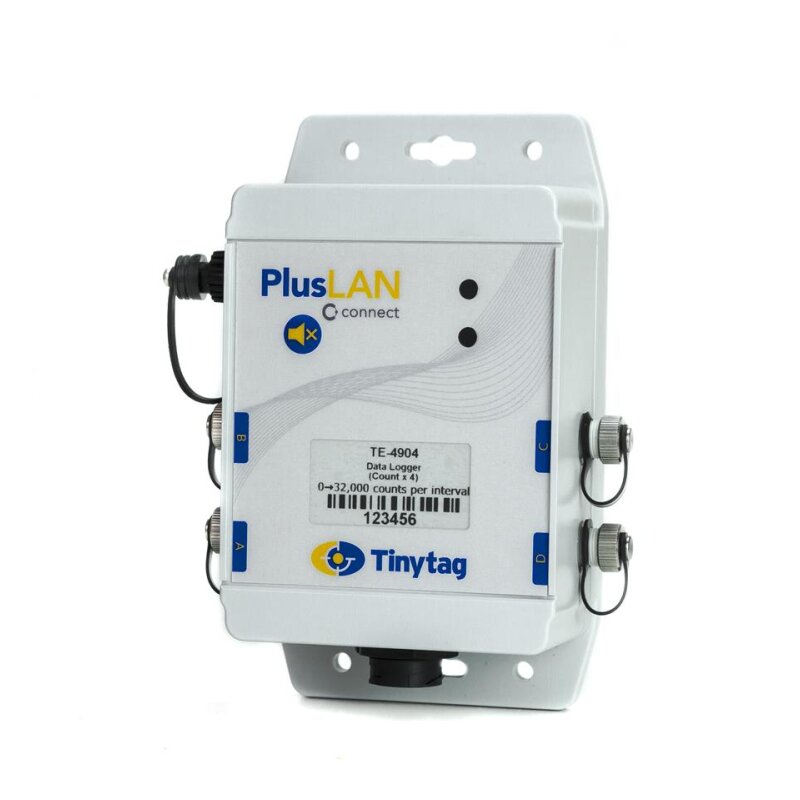

TE-4904, Tinytag Plus LAN, Ethernet-Datenlogger mit vier Zähleingängen
Beschreibung
TE-4904, Tinytag Plus LAN, Ethernet-Datenlogger mit vier Zähleingängen
Dieser Datenlogger ist in der Lage, 0 bis 32.000 Impulse pro Intervall auf vier Eingängen zu messen. Er kann an Messfühler anderer Hersteller angeschlossen werden, um beispielsweise Druck, Flussraten und Besucherzahlen zu erfassen.
Der Logger kann direkt an einen Netzpunkt angeschlossen werden und sendet Daten über das LAN zur sofortigen Betrachtung mit der Tinytag Explorer Connect- Software.
Der LAN- Logger zeichnet Daten in benutzerdefinierten Protokollintervallen auf und kann so programmiert werden, dass er im Falle eines Problems akustische und optische Alarmmeldungen abgibt. Er hat auch einen Alarmausgang, der den Zustand ändert, wenn Alarme aktiv sind.
Der Logger wird mit einem PoE- Injektor, einer RJ45- Abdeckkappe, vier CAB-3246- Signaleingangs- Kabel und einer ausführlichen englischen Bedienungsanleitung geliefert.
Sie können auch vier optionale 2-polige Stecker ACS-9700 erwerben, um ihren eigenen Messfühler/Sensor anzuschließen.
LAN- Logger können mit Tinytag Plus Radio- und Ultra Radio- Funkdatenloggern innerhalb einer Anwendung kombiniert werden, um bestimmte Standortfaktoren und Infrastruktur- Anforderungen zu erfüllen.
Der Logger wird ohne 2 LAN- Kabel zum Anschluss an den PoE- Injektor geliefert. Diese müssen separat bestellt werden.
Technische Daten:
Zähleingänge: 4
Messbereich: 0 bis 32,767 Impulse pro Aufzeichnungs- Intervall
Max. Frequenz: 250 Impulse/s
Eingangs- Typ: Digital oder spannungsfreie Kontaktschaltungen
Digitaler Eingang:
Low- Pegel: -0,3V bis +0,3V
High- Pegel: 2V bis 10V
Mindest- Pulsbreite: 150µs
Mindest- Pulsabstand: 2mS
Flankenerkennung: High/Low- Übergang
Kontakt- Eingang:
Typ: Schließer (mit minimaler Prellung)
Mindest- Schließzeit: 150µs
Mindest- Öffnungszeit: 1mS
Flankenerkennung: geöffnet nach geschlossen
Protokollierungsintervalle: 2min bis 10 Tage
Standard- Protokollierungsintervall: 10min
Aufzeichnungs/Offline- Kapazität: 361 Tage typisch bei einem 10min- Protokollierungsintervall
Alarme: 2 voll programmierbare, verriegelnde Alarme
Alarmverzögerung: 1s bis 10 Tage
Alarmanzeigen: optisch (LED) und akustisch (Alarmtongeber)
Alarmausgang: 3-poliger, gespeister Ausgang, der den Zustand ändert, wenn Alarme aktiv sind
Schutzart: IP67 (wasserdicht mit wasserdichter Abdeckkappe auf dem Ethernet- Anschluss)
Betriebs- Temperaturbereich: -20°C bis +55°C
Gehäuseabmessungen (H x B x T): 161 x 113 x 62mm³
Gewicht: 404g
Optionales Zubehör:
Bei Verwendung als autarkes Gerät ist die folgende Software erforderlich:
SWCD-0040 Tinytag Explorer
Bei Verwendung als Teil eines Tinytag Connect- Systems ist folgende Software erforderlich:
SWCD-0080 Tinytag Explorer Connect
CAB-0041 Alarmausgangskabel zum Anschluss an ein externes Alarmgerät
