TC500-60-, Thermoelement- Messumformer 24 VDC ± 15 %
Beschreibung

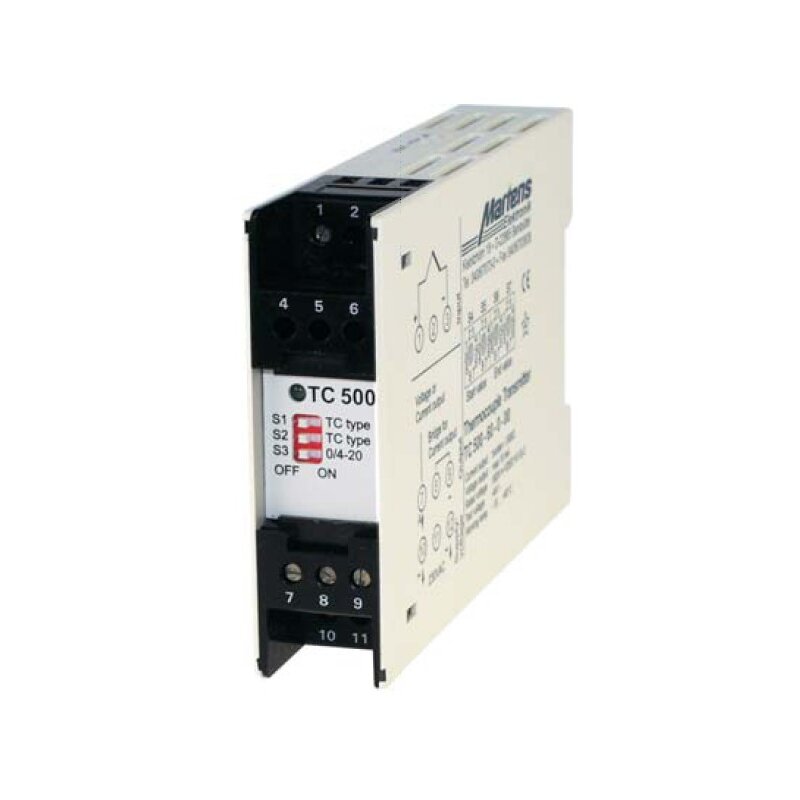

TC500-60-, Thermoelement- Messumformer
An diesen Messumformer können Thermoelemente der Typen J, K und S angeschlossen werden. Die Auswahl des Thermoelement- Typs und des Ausgangsignales (0/4-20mA oder 0/2-20VDC) erfolgt mittels frontseitiger DIP-Schalter.
Merkmale:
- Eingang frontseitig programmierbar für Thermoelement
Typ K (NiCr-Ni) im Bereich -150 ... 1200°C
Typ S (Pt10Rh-Pt) im Bereich 0 ... 1600°C
- Integrierte Vergleichsstellenkompensation
- Ausgangssignal über frontseitigen DIP-Schalter wählbar
- Programmierung Messbereichsanfang und Messbereichsende mittels 4 Drehcodierschalter in 25°C Schritten
- Feinabgleich über 2 Trimmpotentiometer im Bereich ±5%
- Grundgenauigkeit 0,15%, ±1°C
- Temperaturlineare Ausgänge 0/4 ... 20mA oder 0/2 ... 10VDC
- Strombürde max. 500 Ohm
- Galvanische Trennung zwischen Eingang/Ausgang/Hilfsspannung
Normgehäuse für Tragschienenmontage TS35
Gehäuse- Grundfläche: 22,5 x 75mm (BxH)
Gehäuse- Aufbauhöhe: 110mm
Dieser Messumformer ist ohne Aufpreis in 2 Versionen für verschiedene Hilfsspannungen lieferbar.
Bei Bestellung bitte angeben:
TC 500-60-0: Hilfsspannung 230VAC ± 10%
TC 500-60-5: Hilfsspannung 24VDC ± 15%
Thermoelemente nicht im Lieferumfang! Sie müssen separat bestellt werden.
