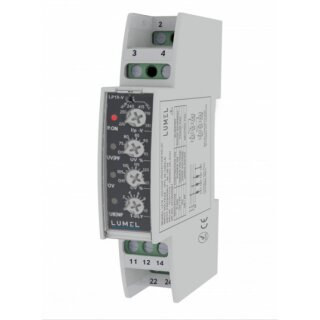

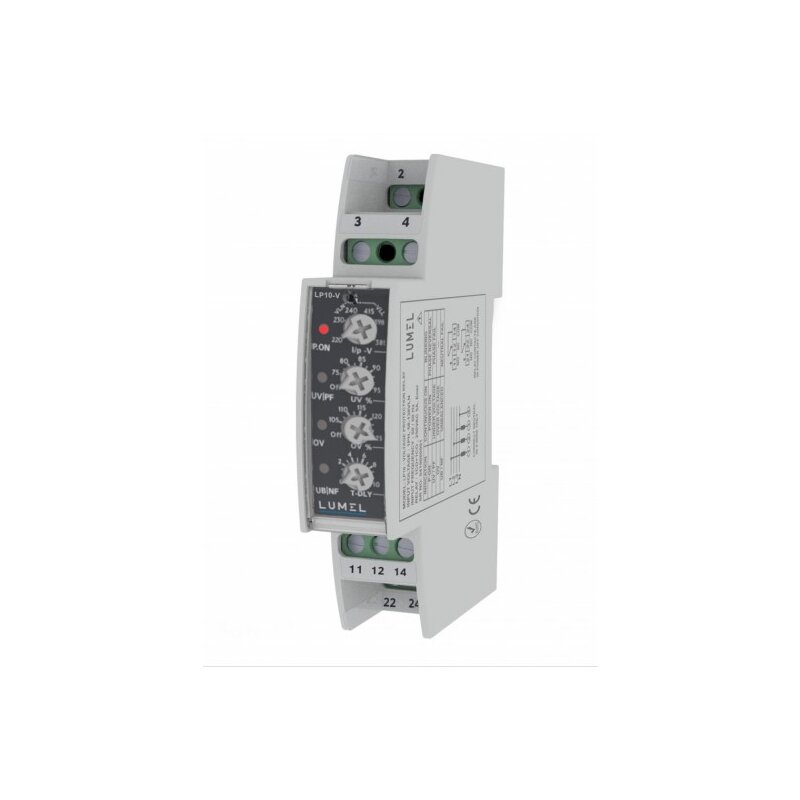

Spannungsschutzrelais 1-phasig, 1 Relaisausgang
Beschreibung
Spannungsschutzrelais
Das Spannungsschutzrelais schützt ein system for Fehlern, die auf einer Spannungsleitung auftreten können.
Es schützt vor Unterspannung, Überspannung, Phasenunsymmetrie, Phasenausfall, falscher Phasenfolge und Neutralleiter- Unterbrechungsfehlern.
An der Vorderseite sind Einstellknöpfe für die einfache Auswahl von Nennspannung, Systemtyp, Auslöseverzögerung und Fehlerauslösepunkt vorhanden. Die Vor-Ort- Auswahl von 3P3W/3P4§ bietet dem Benutzer Flexibilität. Die Fehler Unterspannung und Überspanung können deaktiviert werden, während andere Fehler nicht deaktiviert werden können. Alle Fehler werden von selbst zurückgesetzt.
Mehrere LEDs zeigen die Art der Fehler an, was zu Diagnosezwecken hilfreich ist.
Potentialfreie Relaiskontakte können zum Anschließen/Abtrennen der Last oder zum Auslösen von Alarmen zu Meldezwecken verwendet werden.
Das Relais verfügt über einen ausfallsicheren Betrieb.
Anwendungen finden sich im Motorschutz, Förderanlagen, Serverräumen, Steuerungssystemen oder in der Prozessindustrie usw.
Derzeit stehen 4 Produktvarianten zur Verfügung, die sich durch 1-Phasen- oder 3-Phasenbetrieb und 1 oder 2 Relaisausgänge unterscheiden. Bitte bei der Bestellung auswählen!
Parameter- Einstellungen:
Nennspannung (variabel): 3-phasig: 415-440-480 VLL/240-254-277 VLN
1-phasig: 220-230-240-254 VLN
Überspannungs- Auslösepunkt: 105-125% (variabel)
Unterspannungs- Auslösepunkt: 75-95% (variabel)
Spannungsunsymmetrie (1-phasig): Auslösepunkt: 20% (fest)
Phasenausfall: Auslösepunkt: 70% (fest)
Hysteresewert: 3% (fest) des Auslösepunkts
3% (fest) der Nennspannung für Unsymmetrie
Auslöseverzögerung: 0-10s variabel für Unterspannung, Überspannung und Unsymmetrie. Sofortige Auslösung bei Phasenumkehr, Neutralleiterausfall und Phasenausfall.
Reset- Verzögerung: 1s (fest)
Einschaltverzögerung: ca. 3s (fest)
Technische Daten:
Eingangs- Nennspannung: wie oben unter Parameter- Einstellungen
Max. Dauereingangsspannung: 127% des Nennwerts
Nennfrequenz: 50/60Hz
Eingangsspannungslast (1-phasig): <2VA
Eingangsspannungslast (3-phase): <4VA
Betriebsspannungsbereich: 70 - 125% des Nennwerts
Ansprechzeit: <200ms
Standards: IEC 61010-1-2010, IEC 60529, CAT III
Betriebstemperatur: -10 bis +55°C
Lagertemperatur: -25 bis +70°C
Relative Luftfeuchte: 0 bis 90% r.F., nicht kondensierend
Schutzart: IP20 (Frontseite)
Relaisausgang: 1 oderr 2 Relais mit Öffner- Kontakten
Relaiskontaktdaten: 5A/250VAC/30VDC (ohmsche Last)
Gewicht: ca. 80g
Abmessungen: 18 x 90 x 66mm³
