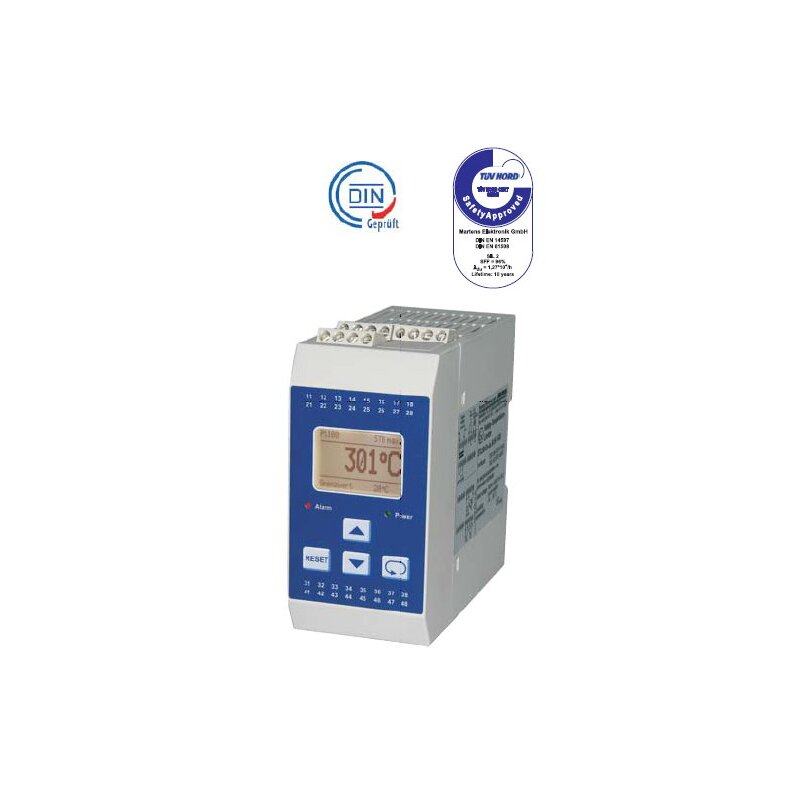

STL50-1-1R-5, Sicherheits- Temperaturbegrenzer für Pt100- Sensor, 24VDC
Für Pt100- Fühler, mit Zulassung nach DIN EN 14597 (ersetzt DIN 3440).
Merkmale:
STB: Schutz - Temperaturbegrenzer
ASTB: Abgas - Schutz - Temperaturbegrenzer
STW: Schutz - Temperaturwächter
- Zertifiziert nach EN 61508:2001 SIL2
- Eingang Pt100, 3-Leiterschaltung
- Temperaturgrenzwert und Schalthysterese programmierbar
- Grundgenauigkeit: <0,5%, ±2 Digit
- Reaktionszeit: =0,5 s
- Alarmausgang: 1 Relaiswechsler
- Klartext unterstützte Programmierung durch Grafikdisplay 128x64 Pixel mit weißer Hintergrundbeleuchtung
- Speicherfunktion für Fehlermeldung
- Bedienersperre (Passwortschutz)
- Gehäuse für Schaltschrankeinbau
Allgemeines:Der Sicherheits-Temperaturbegrenzer STL50 wird überall dort eingesetzt, wo thermische Prozesse überwacht und die Anlage im Störungsfall in einen sicheren Betriebszustand überführt werden muss. Wird der zulässige Temperaturgrenzwert erreicht oder tritt innerhalb des zulässigen Temperaturbereiches ein Fehler an der Überwachungsvorrichtung auf (Fühlerbruch, Fühlerkurzschluss, Ausfall eines Bauteiles im Gerät, Fehler in der Software, Ausfall oder unzulässiger Wert der Hilfsspannung usw.) schaltet der STL50 ohne Verzögerung ab. Der Alarmkontakt wird betätigt, die frontseitige LED Alarm und die Hintergrundbeleuchtung des Displays leuchten. Auf dem Display wird die Fehlerursache als Klartext angezeigt. Zusätzlich steht an den Klemmen 17-18 ein 24 V DC-Signal für eine externe Alarmmeldung an.
Kurzinformation:Programmierung: Das Gerät wird über die frontseitigen Tasten in Verbindung mit dem Grafikdisplay programmiert.
Betriebsarten: Das Gerät ist einsetzbar als:
-
STB: Maximum- oder Minimum-Überwachung mit Selbsthaltung. Reset nach Wegfall der Störung durch Betätigung der frontseitigen Taste oder eines extern angeschlossenen Tasters
-
ASTB: wie vor, jedoch zur Überwachung der Abgastemperatur
-
STW: Maximum- oder Minimum-Überwachung ohne Selbsthaltung
Reset automatisch bei Rückkehr in den zulässigen Bereich
Schalthysterese. wirkt immer in Richtung sicherer Bereich
Fehlerspeicher: Der letzte Fehler wird als Klartext gespeichert und kann in der Arbeitsebene aufgerufen und gelöscht werden.
Temperaturfühler: Achtung: Das Gerät darf nur mit zugelassenen Temperaturfühlern betrieben werden!
Technische Daten:
Gehäuse: für Tragschienenmontage TS35
Grundfläche: 50x100 mm² (BxH)
Aufbauhöhe: 110 mm
Eingang: Pt100 3-Leiter: -100,0 bis +600,0 °C
Ausgang: 1 x Wechsler
Hilfsspannung: 24 VDC ± 15 %
Bitte beachten: Sensoren müssen separat bestellt werden!
